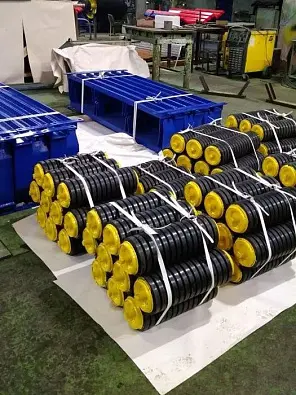

Ролики амортизирующие

Пример условного обозначения ролика диаметром Ø127 мм длиной обечайки L1=380 мм, длиной лыски 9 и с шириной 13 исполнения 1 или 2:

Ролик 127×380-9×13-1 или Ролик 127×380-9×13-2

То же для ролика исполнения 3:

Ролик А127×380-9-3

То же для амортизирующего ролика исполнения 1:

Ролик А127×380-9×13-1

Диаметр ролика, мм

Тип подшипник

Максимальный диаметр выходного конца оси, мм

89, 102, 108, 114, 127, 133

205

25

108, 114, 127, 133, 152, 159

306

30

127, 133, 152, 159

307

35

159, 194, 219

310

50

* Для заказа нестандартных размеров роликов необходимо заполнить опросный лист (см. приложение), а также руководствоваться таблицей.

Условное обозначение  Исполнение    Подшипник                   Размеры *, мм
 D  L1   L2  L3  L4  d  S B  d1
     Ролик 89×200-9×13      1      205  89 200     208   226    17 13     9
     Ролик 89×250-9×13      1      205  89 250   258     276    17  13  9
     Ролик 89×310-9×13      1      205  89  310   318      336       17  13  9
     Ролик 89×380-9×13      1      205  89  380   388  406    17  13  9
        Ролик 89×460-10×13      1      205  89  460  468  488    17  13 10
     Ролик 89×600-9×13      2      205  89  600  608  636    17  13  9
     Ролик 89×750-9×13      2      205  89  750  758  786    17  13  9
     Ролик 89×950-9×13      2      205  89   950  958  986    17  13  9
     Ролик 102×200-9×13      1      205 102   200   208   226    17  13   9
     Ролик 102×250-9×13      1      205 102   250  258   276    17  13   9
     Ролик 102×310-9×13      1      205 102    310  318  336     17  13   9
     Ролик 102×380-9×13      1      205 102   380  388  406    17  13   9
       Ролик 102×460-10×13      1      205 102   460   468   488    17  13  10
     Ролик 102×600-9×13      2      205 102  600  608  636    17  13  9
     Ролик 102×750-9×13      2      205 102   750 758    786    17  13  9
     Ролик 102×950-9×13      2      205 102 950 958  986
17 13  9
  Ролик 127×310-9×13      1      306 127  310  318  336
 17  13  9
          Ролик А127×310-9×13      1       306 127  310  318  336    17  13  9
Ролик 127×360-9      3       306 127  360    422    29              9
     Ролик 127×380-9×13      1       306 127  380  388  406    17    13   9
     Ролик А127×380-9×13      1       306 127  380
 388
 406    17  13  9
     Ролик 127×460-10×13      1       306 127  460  468  488    17  13  10
     Ролик А127×460-10×13      1       306 127  460  468  488    17  13  10
     Ролик 127×1150-9×13      2       306 127  1150  1158  1186    17  13  9
     Ролик 127×1400-9×13      2       306 127 1400 1408  1436     17  13  9
     Ролик 159×310-9×15      1      307 159  310  318  336     20  15  9
     Ролик А159×310-9×15      1       307 159  310  318  336     20  15  9
     Ролик 159×380-9×15      1       307 159  380  388  406     20   15   9
     Ролик А159×380-9×15      1       307 159   380  388   406     20   15   9
Ролик 159×420-9      3       307 159   420     490  460  29       9
     Ролик 159×460-10×15      1       307 159   460   468   488    20   15  10
     Ролик А159×460-10×15      1       307 159   460   468   488    20   15 10
     Ролик 159×530-10×15      1       307 159   530   538   558     20   15 10
     Ролик А159×530-10×15      1       307 159   530   538   558     20   15  10
     Ролик А159×530-10×15      3       307 159   530     600  570   29      9
     Ролик А159×530-10×15      1       307 159   600   608   628     20  15 10
     Ролик А159×600-10×15      1       307 159   600   608   628     20  15 10
     Ролик 159×1150-9×13       2       307 159  1150  1158 1186     20  15  9
     Ролик 159×1400-9×13      2       307 159  1400  1408  1436     20  15  9
     Ролик 159×1600-9×13      2       307 159  1600  1608  1636     20  15  9
     Ролик 159×1800-9×13      2       307 159  1800  1808  1836     20  15  9
