Система УВС- 4507ПА

Универсальная весоизмерительная система (Система УВС) предназначена для измерения веса в статическом режиме при контроле управления и регулирования параметров технологических процессов для встраивания в весоизмерительные устройства.

УВС позволяет измерять вес от 5 кг до 200 тонн.

УВС выпускается по ТУ 4274-024-16695547-2015 и состоит из двух функционально законченных блоков: тензорезисторного датчика и весового прибора, соединенных между собой кабелем. По дополнительной опции возможна поставка узлов встройки датчика.

Калибровка УВС производится на заводе-изготовителе.

Погрешность УВС составляет 0,1% от наибольшего предела измерений.

Гарантийный срок эксплуатации УВС – 12 месяцев.

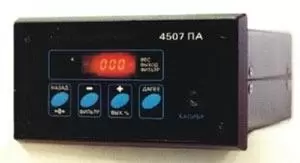

Весовой прибор 4507 ПА:


 Количество отображаемых знаков   4
 Количество подключаемых датчиков   от 1 до 8
  Параметры выходов:   - «токовая петля»;
- от 0 до 10 В;
- RS232;
- RS485
  Питание   AC 220 V
  Входное сопротивление датчиков   от 50 до 800 Ом
  РКП датчиков   от 0,5 до 20 мВ/В
  Питание датчиков   5 V / 150 mA

Тензорезисторный датчик:

 Изображение датчика   Наименование Наибольший
предел измерения
УВС, кг
Номинальный
относительный выходной сигнал датчика, мВ/В
Входное/выходное сопротивление
датчика, Ом

  11.jpg 9035 50; 100; 200; 500; 1000; 2000; 5000;
10000
  1,5   380/400
  22.jpg 4518 20000; 50000
  1,5   380/400; 700/700
  33.jpg 4126 10000; 20000; 50000; 100000; 150000; 200000
  1,5   380/400
  44.jpg 1925 5; 50; 500; 5000
  2,0   450/400
  55.jpg 1909 10; 15; 20; 25; 32; 40; 50; 63; 100; 125; 150; 200; 250; 400; 500; 600; 1000
  2,0   760/800
  66.jpg 4519 300; 500; 800; 1000
  1,5   350/350; 380/400
  77.jpg 4514 5000; 10000; 20000
  2,0   760/800
  88.jpg 4513 10000; 20000; 50000
  2,0   760/800
  99.jpg 4510 10000; 20000
  2,0   760/800
  10.jpg 4162 10; 20; 50; 100; 200; 500; 1000
  2,0   380/400
  12.jpg 4184 1000; 2000; 5000; 10000; 20000
  1,5   380/400
  13.jpg 4508 100; 200; 500; 1000; 2000; 5000; 10000   1,5   380/400

УВС позволяет измерять вес от 5 кг до 200 тонн.

УВС выпускается по ТУ 4274-024-16695547-2015 и состоит из двух функционально законченных блоков: тензорезисторного датчика и весового прибора, соединенных между собой кабелем. По дополнительной опции возможна поставка узлов встройки датчика.

Калибровка УВС производится на заводе-изготовителе.

Погрешность УВС составляет 0,1% от наибольшего предела измерений.

Гарантийный срок эксплуатации УВС – 12 месяцев.

Обозначение при заказе:

Система УВС – Наименование весового прибора – Наименование тензорезисторного датчика – Наибольший предел измерения УВС, кг
