Датчик весоизмерительный тензорезисторный «балочного» типа 4044
Продукция

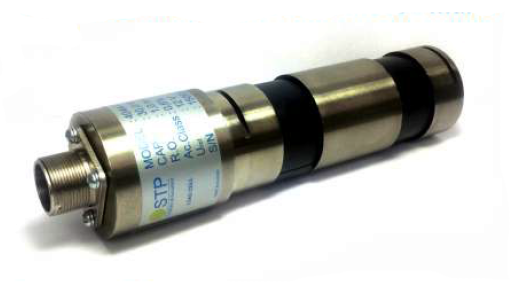

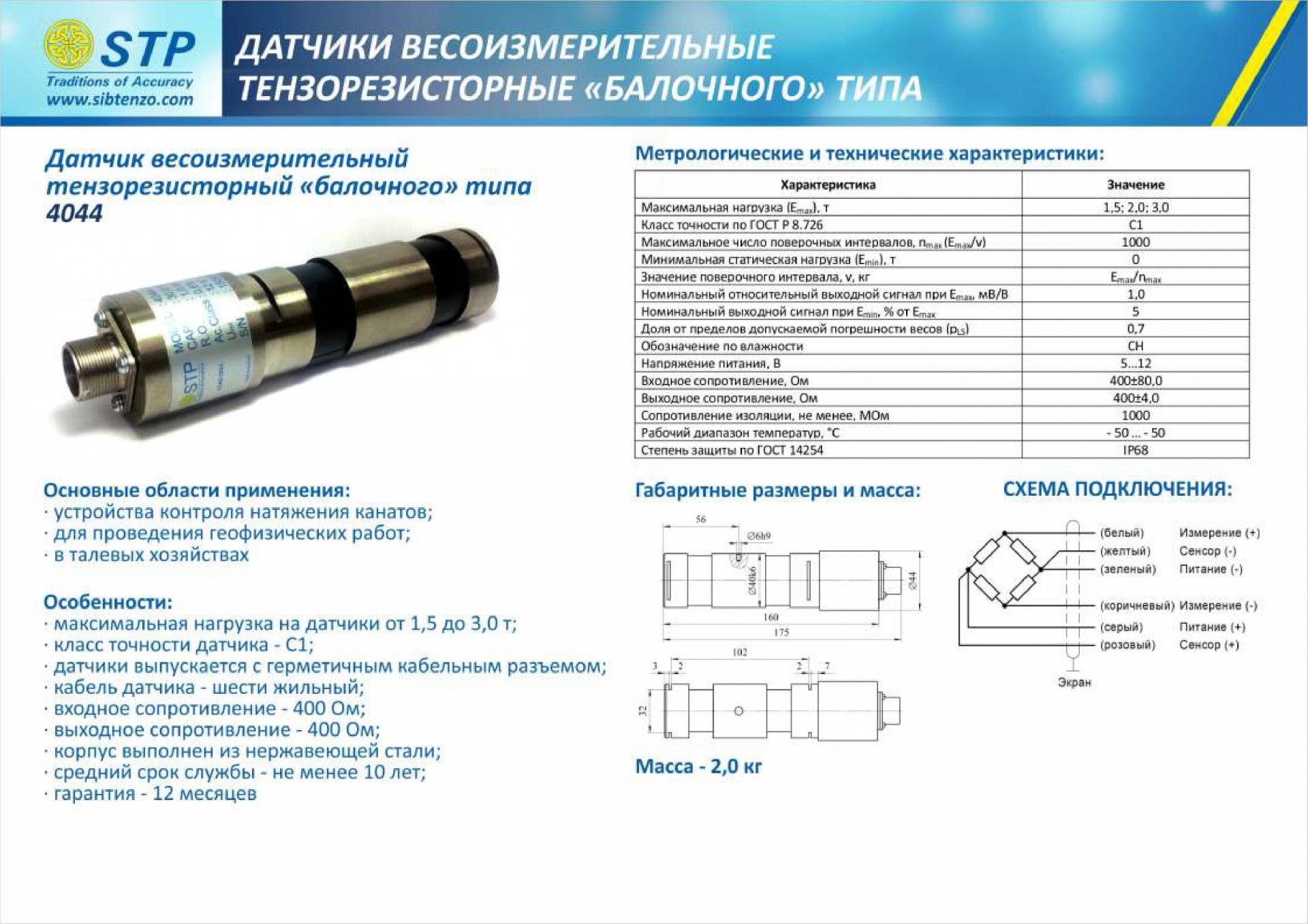

Датчик весоизмерительный тензорезисторный «балочного» типа 4044

Применяется для устройства контроля натяжения канатов, геофизических работ, талевого хозяйства.

Датчики «балочного типа» выпускаются по ГОСТ 8.631-2013 и Техническим условиям ТУ 4273-020-16695547-2015, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.314.А № 63735) и внесены в Государственный реестр средств измерений за № 65293-16.

    Характеристика     Значение
   Максимальная нагрузка (Emax), т     1,5; 2,0; 3,0
     Класс точности по ГОСТ Р 8.726
     С1

    Максимальное число поверочных интервалов, nmax (Emax/v)

    1000

     Минимальная статическая нагрузка (Emin), т      0
     Значение поверочного интервала, v, кг      Emax/nmax
     Номинальный относительный выходной сигнал при Emax, мВ/В      1,0
     Номинальный выходной сигнал при Emin, % от Emax     5
     Доля от пределов допускаемой погрешности весов (pLS)      0,7
     Обозначение по влажности      СН
     Напряжение питания, В      5…12
     Входное сопротивление, Ом      400±80,0
     Выходное сопротивление, Ом      400±4,0
     Сопротивление изоляции, не менее, МОм       1000
     Рабочий диапазон температур, °С      от минус 50 до плюс 50
     Степень защиты по ГОСТ 14254      IP68


  • максимальная нагрузка на датчики от 1,5 до 3,0т;
  • класс точности датчика - С1;
  • датчики выпускается с герметичным кабельным разъемом;
  • длина кабеля датчика варьируется от 2 до 10м;
  • кабель датчика - шести жильный;
  • входное сопротивление - 400 Ом;
  • выходное сопротивление - 400 Ом;
  • средний срок службы - не менее 10 лет;
  • гарантия - 12 месяцев

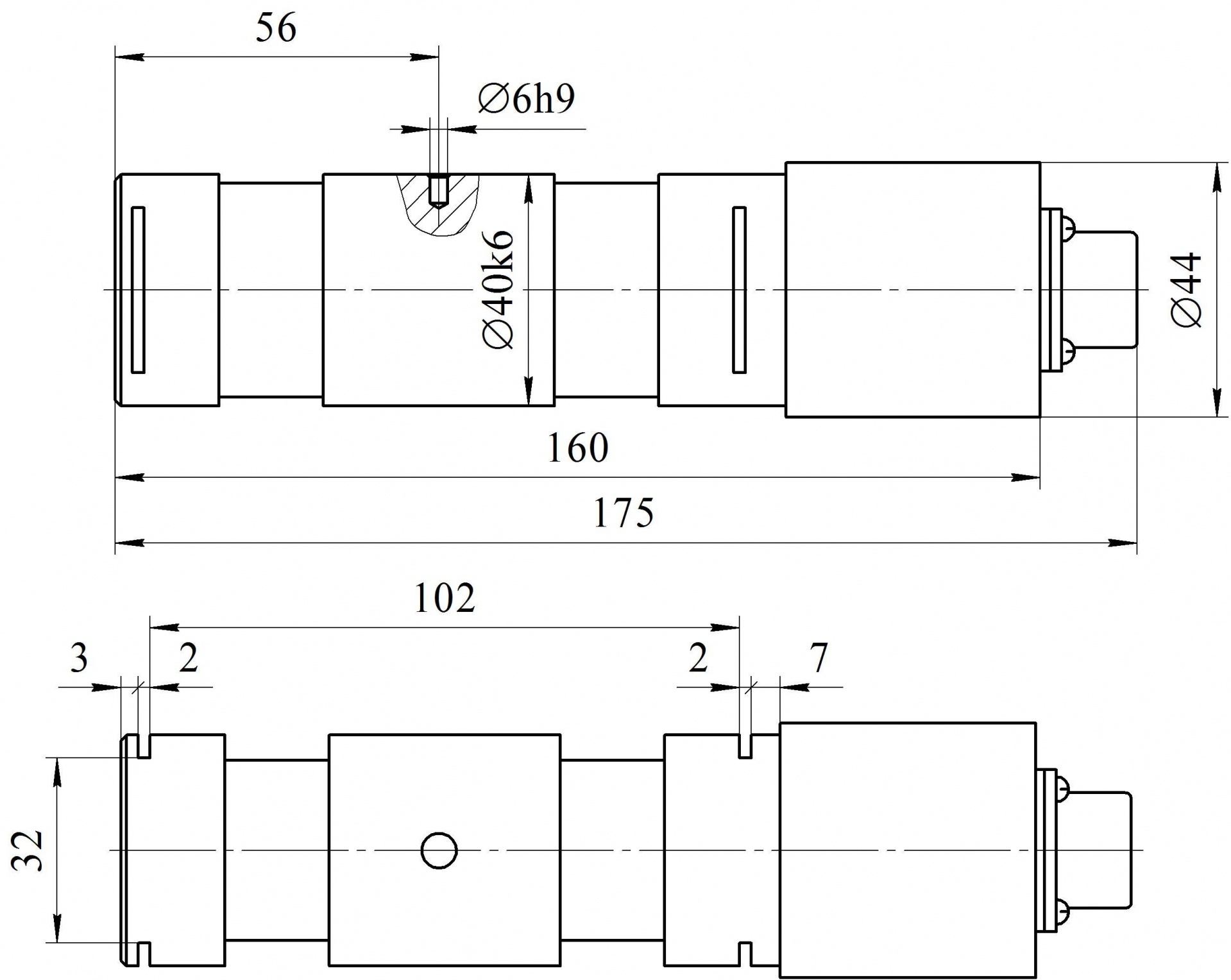

Масса - 2,0 кг
  • устройства контроля натяжения канатов;
  • для проведения геофизических работ;
  • в талевых хозяйствах
Датчик весоизмерительный тензорезисторный «балочного» типа 4044 выполняет функцию важного компонента в оборудовании для измерения силы. Этот чувствительный элемент по классификации узла встройки относится к типу двухопорной балки-оси.

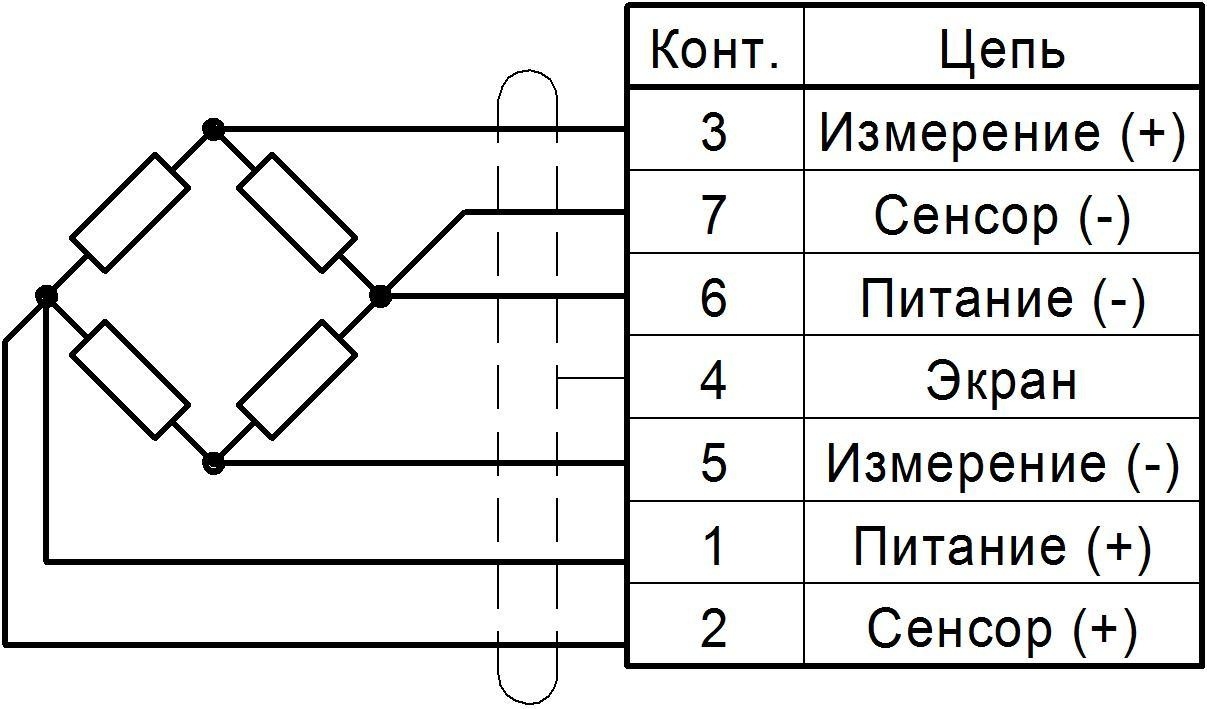

Действующая на датчик сила приводит к деформации упругого элемента, в это время наклеенные на него тензорезисторы изменяют своё электрическое сопротивление. Тензорезисторы для повышения точности измерения веса располагаются в мостовой схеме. Образуемый на выходе датчика электросигнал прямо пропорционален прилагаемому к датчику усилию, поэтому подключаемые преобразующие компоненты при обработке сигнала показывают результат измерений.
