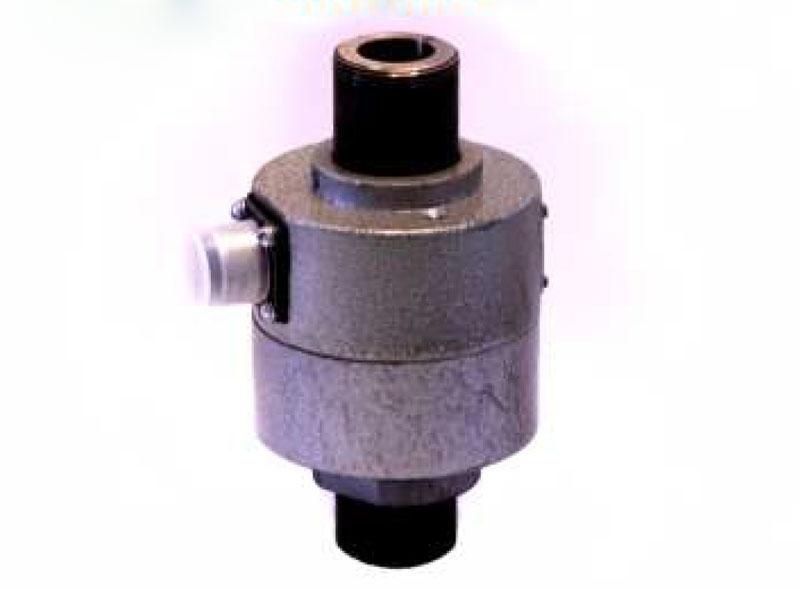

Тензорезисторный датчик 1925

Датчики «колонного типа» выпускаются по ГОСТ 8.631-2013 и Техническим условиям ТУ 4273-020-16695547-2015, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.314.А № 63736) и внесены в Государственный реестр средств измерений за № 65294-16.

Характеристика

Значение

Номинальное усилие, т

0,005:0.05; 0,5; 5,0

Категория точности го ГОСТ 28836

1,0

Рабочий коэффициент передачи (РКП) при номинальной нагрузке. мН/в

2,0

Начальный коэффициент передачи (НКП) от номинального значения РКП, %

2,5

Напряжение питания, 8

5...12

Входное сопротивление. Ом

450±20,0

Выходное сопротивление. Ом

400±6,0

Сопротивление изоляции, не менее, МОм

1000

Рабочий диапазон температур (группа исполнения), "С

+10... + 35 (В1)

Степень защиты по ГОСТ 14254

1РХХ


  • номинальное усилие датчиков от 0,005 до 5,0 т;
  • категория точности датчика -1,0;
  • датчики выпускается с герметичным кабельным разъемом;
  • кабель датчика - шести жильный;
  • входное сопротивление - 450 Ом;
  • выходное сопротивление - 400 Ом;
  • корпус выполнен из алюминия;
  • средний срок службы - не менее 10 лет;
  • гарантия -12 месяцев
Принцип действия - деформация растяжения.

Датчик используется для проведения работ на испытательных стендах и разрывных машинах.
Тензорезисторный датчик 1925 является компонентом весодозирующего и весоизмерительного оборудования и находит применение в разрывных машинах, а также при проведении испытательных работ на стендах.

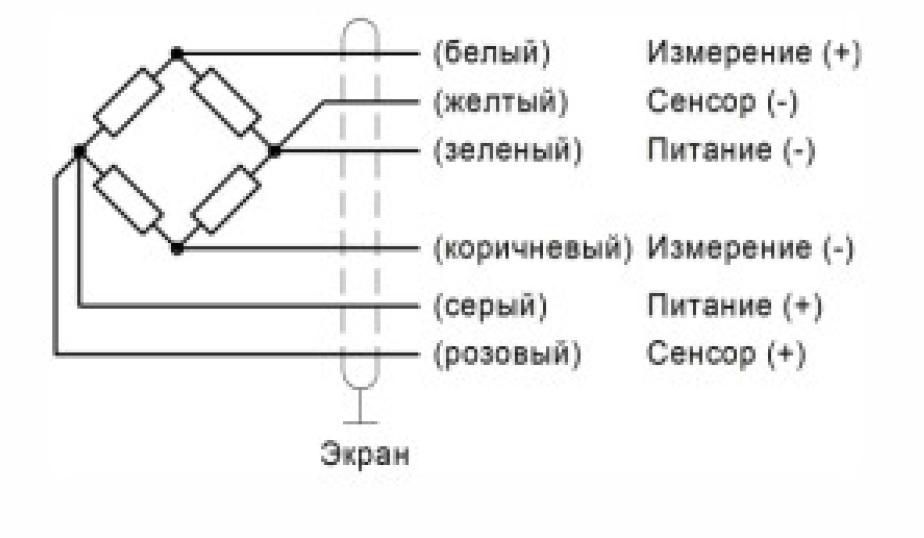

По классификации датчик относится к цилиндрическому типу, с показателем номинального усилия в 50 кН. Для повышения точности измерительных работ тензорезисторы расположены по мостовой схеме.

В основе работы датчика лежит эффект изменения электросопротивления материалов при деформирующем воздействии. Упругий элемент датчика с наклеенным на него тензорезистором деформируются при оказании нагрузки, при этом выходная зона тензодатчика даёт аналоговый сигнал. По своей мощности он прямо пропорционален силе оказываемого давления. Далее сигнал переходит в преобразовательное устройство, где оцифровывается и проходит обработку.
