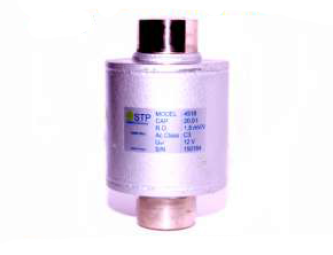

Датчик весоизмерительный тензорезисторный «колонного» типа 4518
Продукция

Датчик весоизмерительный тензорезисторный «колонного» типа 4518

Датчики «колонного типа» выпускаются по ГОСТ 8.631-2013 и Техническим условиям ТУ 4273-020-16695547-2015, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.314.А № 63736) и внесены в Государственный реестр средств измерений за № 65294-16.

Характеристика

Значение

Максимальная нагрузка (Emax), т

20; 50

Класс точности по ГОСТ Р 8.726

С1

С3

Максимальное число поверочных интервалов, nmax (Emax/v)

1000

3000

Минимальная статическая нагрузка (Emin), т

0

Значение поверочного интервала, v, кг

E

Номинальный относительный выходной сигнал при Emax, мВ/В

1,5

Номинальный выходной сигнал при Emin, % от Emax

2,5

Доля от пределов допускаемой погрешности весов (pLS)

0,7

Обозначение по влажности

СН

Напряжение питания, В

5…12

Входное сопротивление, Ом

380±2,0; 700±20,0; 1150±50,0

Выходное сопротивление, Ом

400±4,0; 700±4,0; 1150±4,0

Сопротивление изоляции, не менее, МОм

1000

Рабочий диапазон температур, °С

от минус 50 до плюс

Степень защиты по ГОСТ 14254

IP68

  • максимальная нагрузка на датчики от 20 до 50т;
  • класс точности датчика - С1 или С3;
  • датчики выпускается с кабельным выводом;
  • длина кабеля датчика варьируется от 2 до 15м;
  • кабель датчика - шести жильный;
  • входное сопротивление - 380; 700 или 1150 Ом;
  • выходное сопротивление - 400; 700 или 1000 Ом соответственно;
  • средний срок службы - не менее 10 лет;
  • гарантия - 12 месяцев

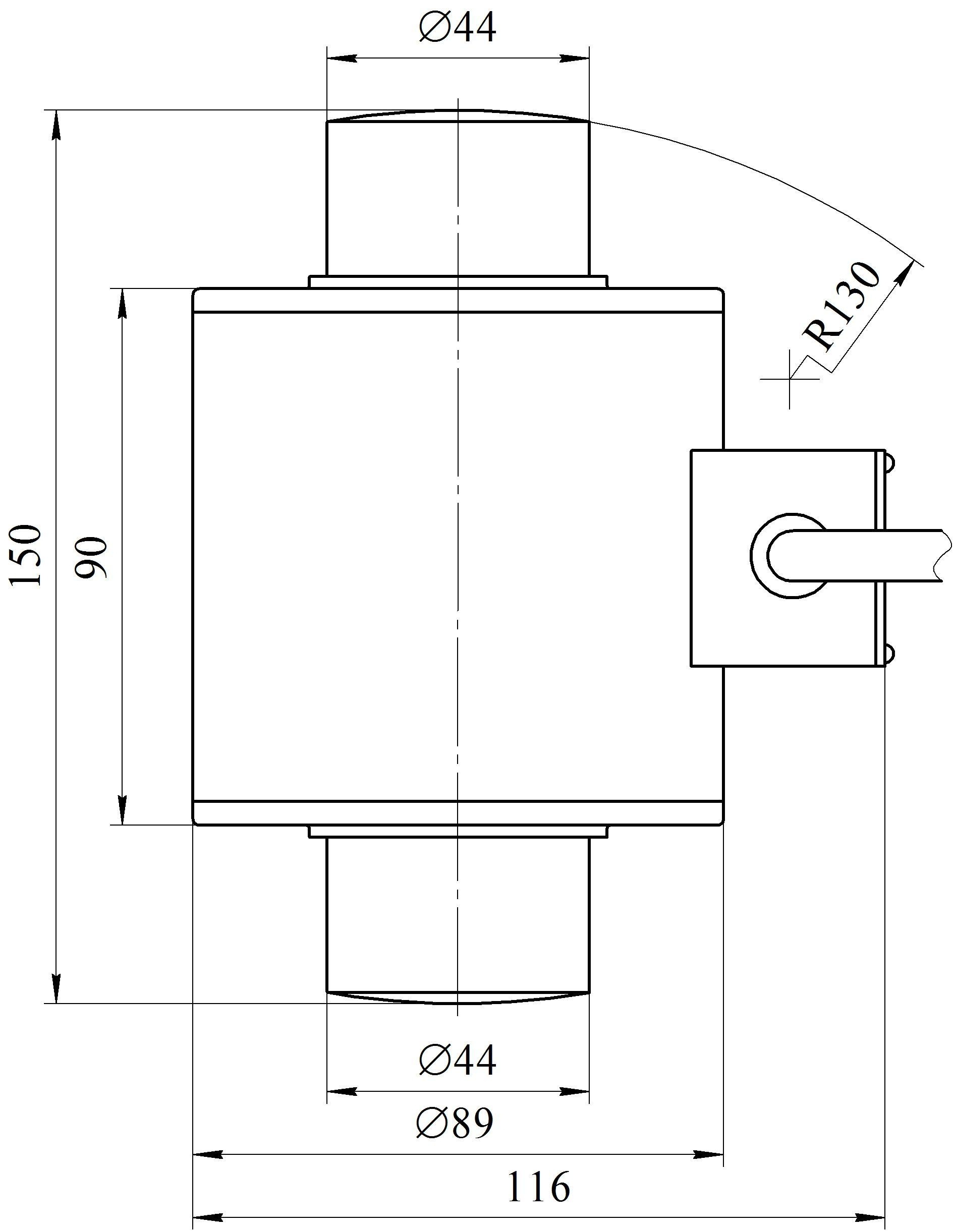

Масса - 3,3 кг
  • автомобильные весы;
  • вагонные весы;
  • платформенные весы;
  • бункерные весы;
  • бункерные дозаторы
Датчик весоизмерительный тензорезисторный «колонного» типа 4518 является неотъемлемым компонентом весового оборудования, а также устройств дозации. Изделие выполняет весоизмерительную функцию, при этом устойчиво к значительным изменениям в климате. Датчик 4518 ДТВ официально зарегистрирован в государственном реестре.

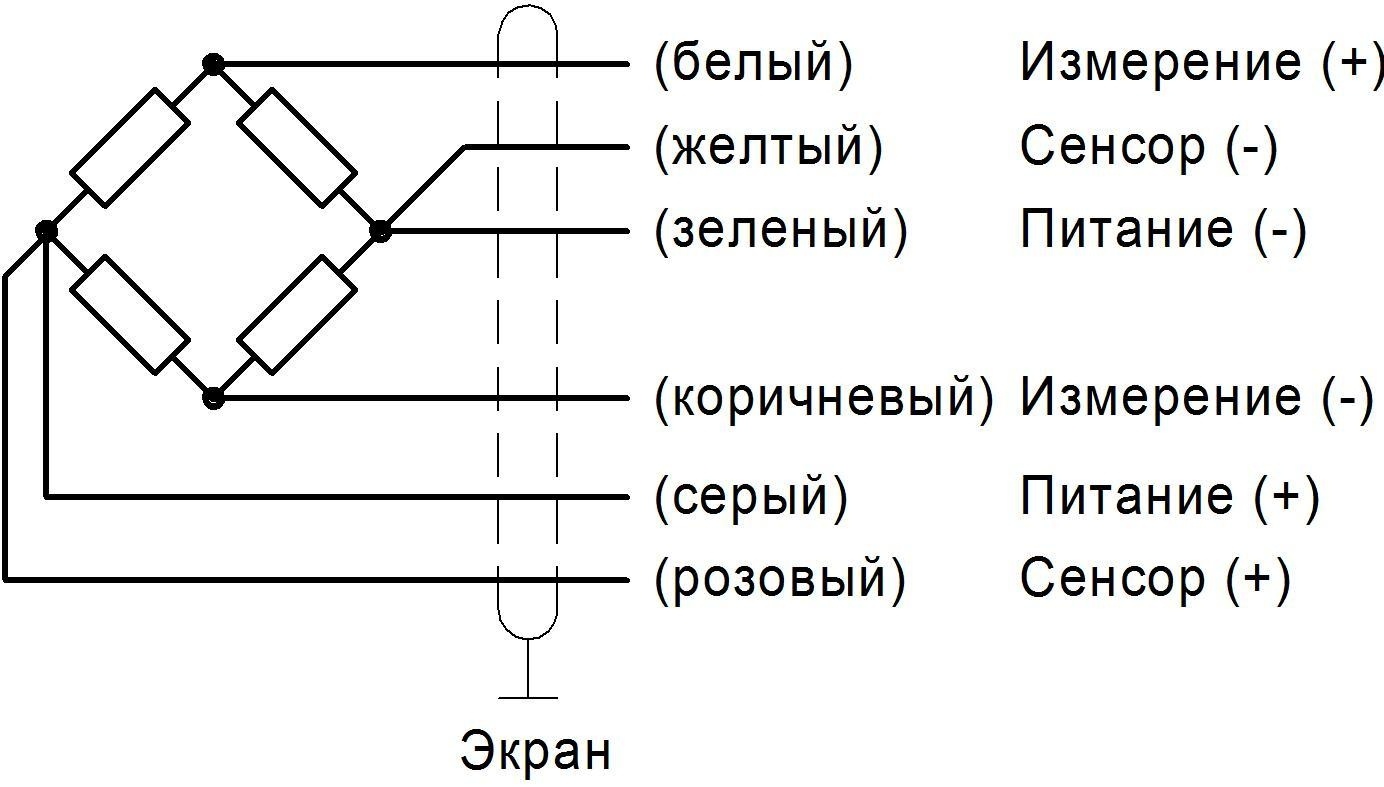

Основа датчика – фольговые тензорезисторы, для соединения которых применяется мостовая схема. Тензорезисторы фиксируются на упругом элементе при помощи клеевой подложки и при давлении объекта формируют на выходе аналоговый сигнал. Полученный сигнал пропорционален приложенному усилию – измерив его, датчик выдаёт результат, а именно массу объекта.

Датчик весоизмерительный тензорезисторный «колонного» типа 4518 сочетает простоту и высокую надёжность – упругий элемент конструкции защищён от негативного воздействия жёстким кожухом, в схеме тензорезисторов применена гермокомпенсирующая система. Датчик подключается к весоизмерительному оборудованию посредством кабельного вывода.
