Датчик весоизмерительный тензорезисторный «S-образного» типа 4508
Продукция

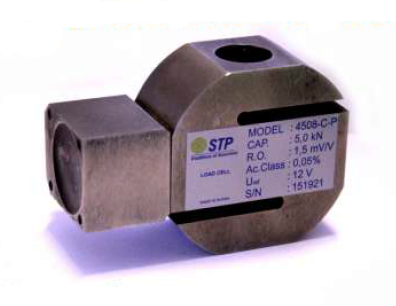

Датчик весоизмерительный тензорезисторный «S-образного» типа 4508

Применяется для платформенных, бункерных, монорельсовых весов и бункерных дозаторов.

Датчики «s-образного типа» выпускаются по ГОСТ 8.631-2013 и Техническим условиям ТУ 4273-020-16695547-2015, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.314.А № 63737) и внесены в Государственный реестр средств измерений за № 65295-16.

Характеристика Значение
Максимальная нагрузка (Emax), т 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0
Класс точности по ГОСТ Р 8.726 С1 С3
Максимальное число поверочных интервалов, nmax (Emax/v) 1000 3000
Минимальная статическая нагрузка (Emin), т 0
Значение поверочного интервала, v, кг Emax/nmax
Номинальный относительный выходной сигнал при Emax, мВ/В 1,5
Номинальный выходной сигнал при Emin, % от Emax 2,5
Доля от пределов допускаемой погрешности весов (pLS) 0,7
Обозначение по влажности СН
Напряжение питания, В 5…12
Входное сопротивление, Ом 380±2,0
Выходное сопротивление, Ом 400±4,0
     Сопротивление изоляции, не менее, МОм 1000
Рабочий диапазон температур, °С от минус 50 до плюс 50
Степень защиты по ГОСТ 14254 IP68
  • максимальная нагрузка на датчики от 0,1 до 10т;
  • класс точности датчика - С1 или С3;

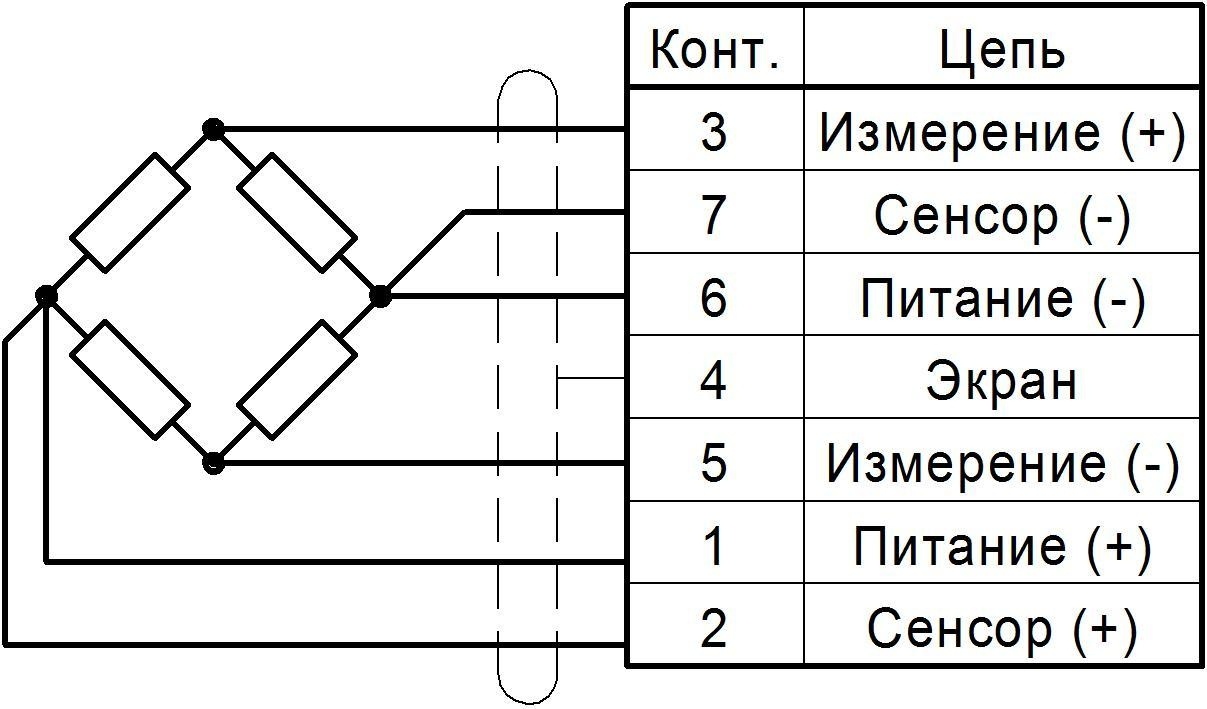

  • датчики от 0,1 до 2,0т выпускается как с герметичным кабельным разъемом, так и с кабельным выводом;
  • датчики от 5,0 до 10,0т выпускается с кабельным выводом;
  • длина кабеля датчика варьируется от 2 до 10м;

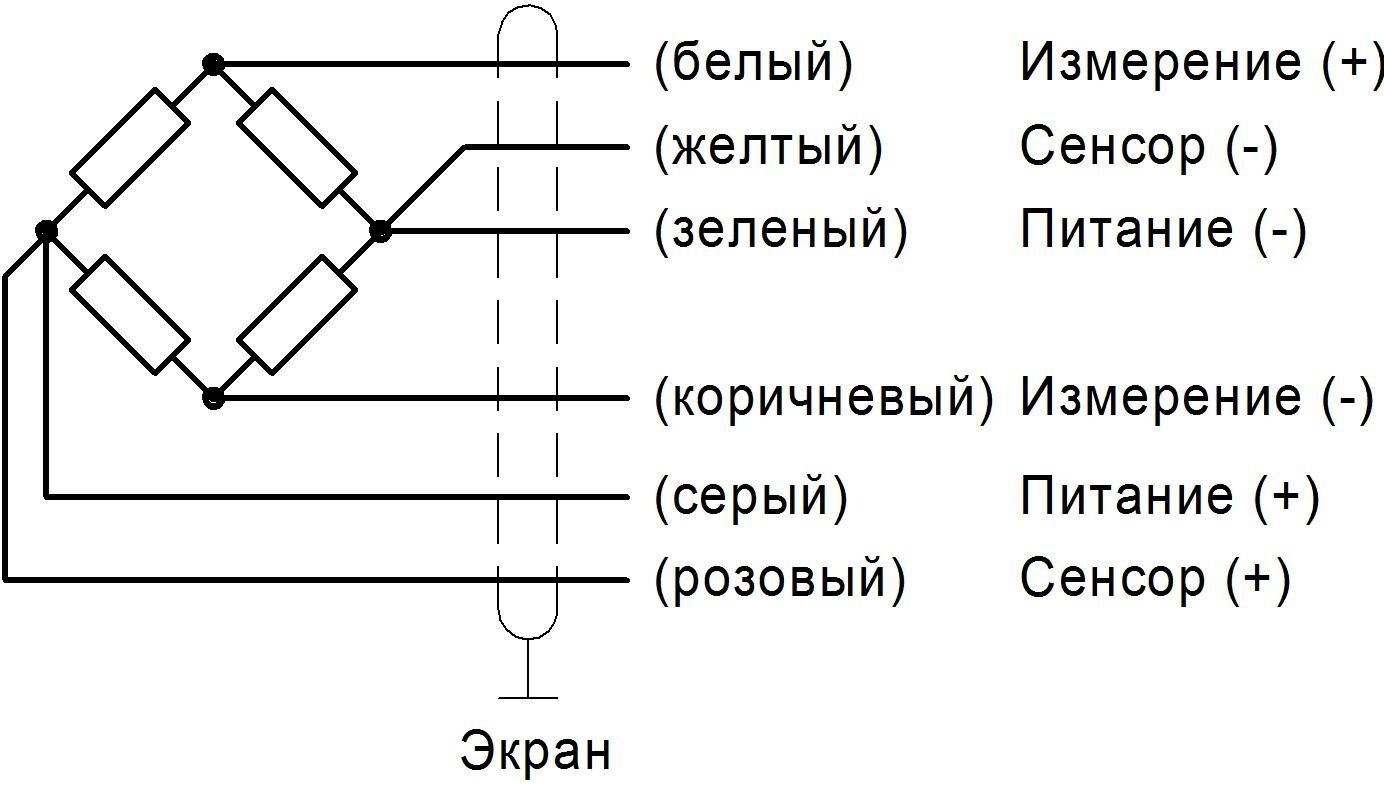

  • кабель датчика - шести жильный;
  • входное сопротивление - 380 Ом;
  • выходное сопротивление - 400 Ом;
  • средний срок службы - не менее 10 лет;
  • гарантия - 12 месяцев

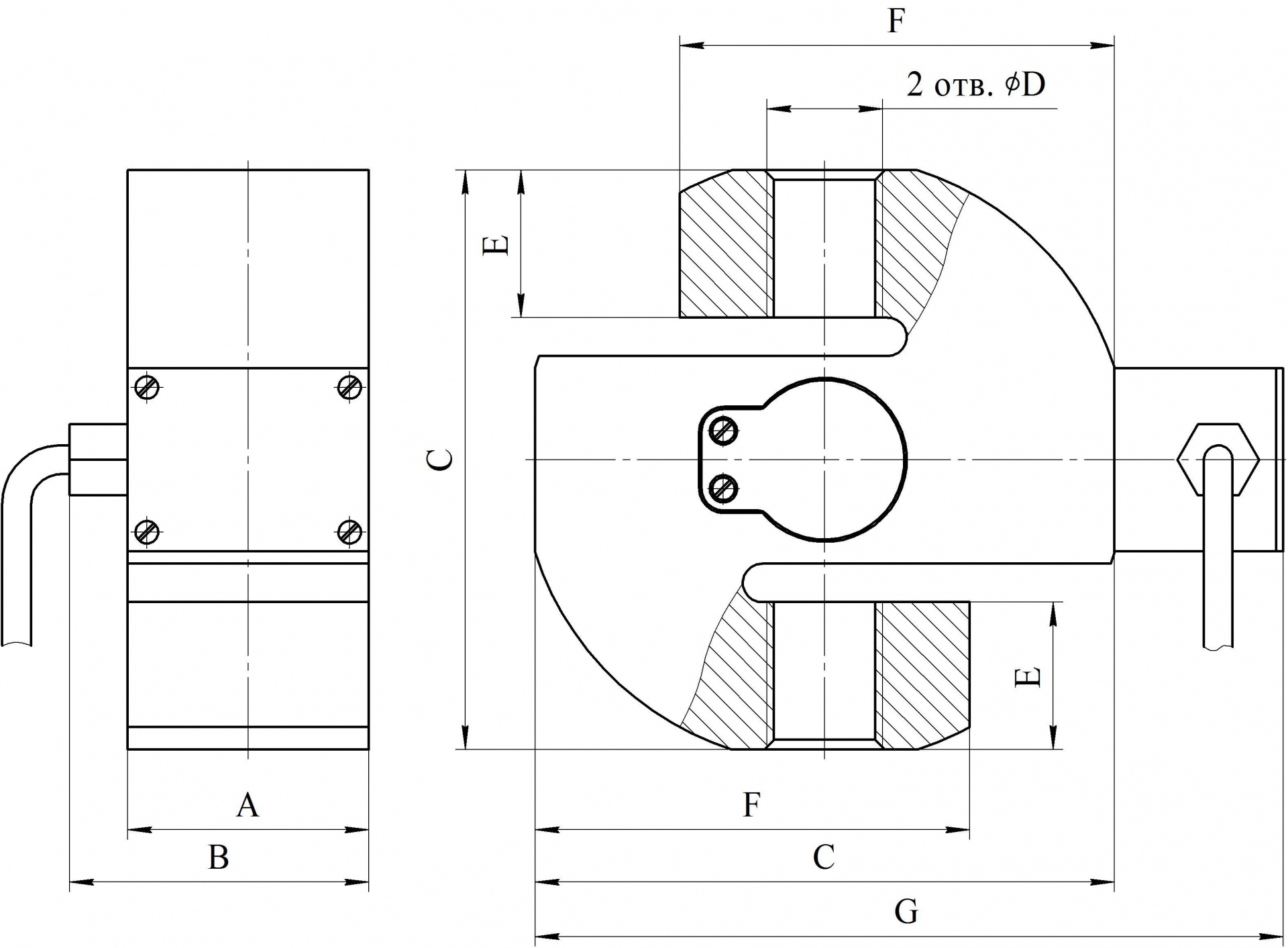

Emax, т А, мм В, мм С, мм ∅D, мм E, мм
F, мм
G, мм Масса, кг
0,1; 0,2 28 60 70 М12×1,5
15 70 110 1,2
0,5; 1,0; 2,0 36 60 70 М20×1,5
15 70 110 1,2
5,0 50 62 120 М24 30,5 90 155 5,0
10,0 74 80 140 М30×2 32 108 175 8,0
  • платформенные весы;
  • бункерные весы;
  • монорельсовые весы;
  • бункерные дозаторы
