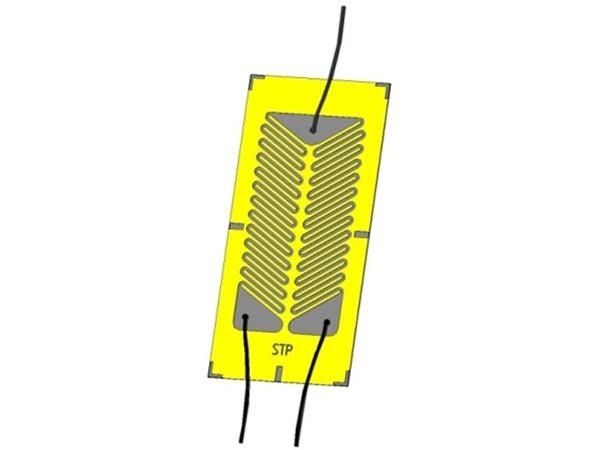

Тензорезисторы фольговые константановые розетки

от 150 ₽
Патент
Гарантия от 12 месяцев
Получить расчет
Наименование характеристики Значение
Диапазон измерения деформации, млн-1

±3000

Номинальная база, мм

0,5; 1,0; 2,0; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 15,0; 20,0; 30,0; 40,0; 50,0; 60,0

Допустимое отклонение от номинальной базы, %

±25

Номинальное сопротивление, Ом

50; 100; 120; 200; 350; 400; 700; 1000

Предельное относительное отклонение сопротивления в партии от номинального для групп качества А, Б, В соответственно, %, не более

±0,35; ±0,8; ±1,0

Среднее значение чувствительности при нормальных условиях

от 1,90 до 2,30

Среднее квадратическое отклонение (СКО) чувствительности при нормальных условиях для групп качества А, Б, В, соответственно, не более

0,02; 0,03; 0,05

Нелинейность функции преобразования при нормальных условиях для групп качества А, Б, В соответственно, %, не более

1; 2; 3

Среднее значение часовой ползучести при нормальных условиях для групп качества А, Б, В соответственно, %, не более

±0,5; ±1,0; ±1,5

СКО часовой ползучести при нормальных условиях для групп качества А, Б, В соответственно, %, не более

0,5; 1,0; 1,5

СКО погрешности аппроксимации функции влияния температуры на чувствительность для групп качества А, Б, В, соответственно, не более

0,02; 0,04; 0,07

Температурная характеристика сопротивления (ТХС),
где t – температура в °С
С0, С1, С2 и С3 – коэффициенты.


СКО погрешности аппроксимации, мкОм/Ом, не более

10; 40; 100

Максимальное значение ТХС в рабочей области значений температуры, для групп качества А, Б, В, соответственно, мкОм/Ом, не более

800; 1300; 1800

СКО максимального значения ТХС в рабочей области значений температуры для групп качества А, Б и В соответственно, мкОм/Ом, не более

20; 50 и 100

Среднее значение воспроизводимости начального сопротивления для групп качества А, Б, В соответственно, мкОм/Ом, не более

20; 40; 80

СКО воспроизводимости начального сопротивления для групп качества А, Б, В соответственно, мкОм/Ом, не более

30; 50; 75

Среднее значение часового дрейфа при максимальной температуре для групп качества А, Б, В соответственно, мкОм/Ом, не более

±20; ±100; ±500

СКО часового дрейфа при максимальной температуре для групп качества А, Б, В соответственно, мкОм/Ом, не более

5; 20; 60

Минимальное значение сопротивления изоляции в рабочей области значений температуры для групп качества А, Б, В соответственно, МОм

200; 50; 10


Максимальный рабочий ток питания, мА — 25
Масса, г, не более — 0,5
Нормальные условия эксплуатации:
  • температура воздуха, °С — от 18 до 25;
  • относительная влажность, % — от 30 до 60.
Рабочая область значений температуры, °С: от минус 50 до плюс 70.
Обознчачение ( группа знаков ФК[II]- [III]- [IV]) Номинальное
сопротивление, Ом
Номинальная база
(длина тензорешетки), мм
Длина
подложки*, мм

Ширина подложки*, мм Внешний вид

ФКР1-2-100

100

2

5,8

7,0


ФКР1-2-120

120

2

5,8

7,0

ФКР1-2-350

350

2

8,8

5,6

ФКР1-3-200

200

3

11,2

10,0

ФКР1-3-350

350

3

8,8

6,8

ФКР1-3-400

400

3

15,5

8,0

ФКР1-4-350

350

4

8,2

8,2

ФКР1-5-200

200

5

17,5

12,7

ФКР1-5-400

400

5

17,5

12,7

ФКР1-6-350

350

6

11,0

10,5

ФКР1-10-200

200

10

20,5

19,0

ФКР1-10-400

400

10

20,5

19,0

ФКР2-2-100

100

2

5,8

7,0


ФКР2-2-120

120

2

5,8

7,0

ФКР2-2-350

350

2

8,8

5,6

ФКР2-3-200

200

3

11,2

10,0

ФКР2-3-350

350

3

8,8

6,8

ФКР2-3-400

400

3

15,5

8,0

ФКР2-4-350

350

4

8,2

8,2

ФКР2-5-200

200

5

17,5

12,7

ФКР2-5-400

400

5

17,5

12,7

ФКР2-6-350

350

6

11,0

10,5

ФКР2-10-200

200

10

20,5

19,0

ФКР2-10-400

400

10

20,5

19,0

ФКР3-2-100

100

2

5,8

7,0


ФКР3-2-120

120

2

5,8

7,0

ФКР3-2-350

350

2

8,8

5,6

ФКР3-3-200

200

3

11,2

10,0

ФКР3-3-350

350

3

8,8

6,8

ФКР3-3-400

400

3

15,5

8,0

ФКР3-4-350

350

4

8,2

8,2

ФКР3-5-200

200

5

17,5

12,7

ФКР3-5-400

400

5

17,5

12,7

ФКР3-6-350

350

6

11,0

10,5

ФКР3-10-200

200

10

20,5

19,0

ФКР3-10-400

400

10

20,5

19,0

ФКР4-2-100

100

2

5,6

7,2


ФКР4-2-120

120

2

5,6

7,2

ФКР4-2-350

350

2

6,0

7,5

ФКР4-3-100

100

3

6,5

8,5

ФКР4-3-120

120

3

6,5

8,5

ФКР4-3-350

350

3

6,6

8,9

ФКР4-4-100

100

4

8,0

11,0

ФКР4-4-120

120

4

8,0

11,0

ФКР4-4-350

350

4

7,8

10,0

ФКР4-5-400

400

5

12,5

10,7

ФКР4-6-350

350

6

10,0

14,4

ФКР5-2-100

100

2

5,6

6,6


ФКР5-2-120

120

2

5,6

6,6

ФКР5-2-350

350

2

7,8

6,2

ФКР5-3-100

100

3

8,8

6,6

ФКР5-3-120

120

3

8,8

6,6

ФКР5-3-350

350

3

9,8

6,8

ФКР5-4-100

100

4

10,0

7,6

ФКР5-4-120

120

4

10,0

7,6

ФКР5-4-350

350

4

10,0

7,8

ФКР5-6-350

350

6

14,0

10,0

ФКР6-3-200

200

3

14,3

7,3


ФКР6-3-400

400

3

14,4

7,3

ФКР6-5-200

200

5

22,1

9,5

ФКР6-5-400

400

5

22,1

9,5

ФКР6-10-200

200

10

34,0

14,6

ФКР6-10-400

400

10

34,0

14,6

ФКР7-3-100

100

3

20,0

20,0


ФКР7-3-200

200

3

20,0

20,0

ФКР8-5-100

100

5

12,0

12,0


ФКР8-10-200

200

10

17,0

17,0

ФКР8-15-200

200

15

23,0

23,0

ФКР9-5-100

100

5

12,0

12,0


ФКР9-10-200

200

10

17,0

17,0

ФКР9-15-200

200

15

23,0

23,0

Наименование Внешний вид Характеристики
Набор для наклейки и монтажа тензорезисторов КН-100 2.png Набор для наклейки и монтажа тензорезисторов
КН-100 рассчитан для наклейки 100 штук тензорезисторов.

Состав набора КН-100:
Бумага шлифовальная - №240 (23х28см) – 1 шт.;
Бумага шлифовальная - №400 (23х28см) – 1 шт.;
Ацетон ЧДА – 250мл;
Салфетка, х/б (40х40 см) – 10 шт.;
Кисть колонок №4 – 3 шт.;
Перчатки, х/б – 1 пара;
Этиловый спирт – 100 мл;
Клей двухкомпонентный Н-600 – 15 мл;
Пленка триацетатная (15х15 см) – 5 шт.;
Ножницы (18 см) – 1 шт.;
Ножницы (7 см) – 1 шт.;
Пинцет прямой (14 см) – 1 шт.;
Войлок (толщина 3 мм; 15х15 см) – 1 шт.;
Паяльник – 1 шт.;
Провод МГТФ 0,7 – 50 м;
Флюс ЛТИ-120 – 20 мл;
Припой ПОС-61 Тр 0,8 мм – 100 гр;
Компаунд СИЭЛ – 300 гр;
Скотч 20 мм -1 шт.;
Стяжка нейлоновая (10х0,25 см) – 100 шт.;
Перчатки медицинские – 1 пара;
Нож канцелярский – 1 шт.;
Инструкция по наклейке и монтажу – 1 шт.
Терминальная площадка Без-имени-2.png Материал: никелевая фольга
Температурный коэффициент сопротивления:
6,5×10-³  1/К
Удельное электрическое сопротивление:
0,087 Ом×мм²/м
Температурный диапазон использования:
от -50 C° до + 70 C°
Клей БФ-2 1.png Один флакон на 100 штук
Флакон 15 мл.

Условное обозначение тензорезисторов

[I]ФК[II]-[III]-[IV]-[V]-[VI]-[VII]

Группа знаков [I] – тип подложки:
  • 1 – клеевая основа;
  • 2 – бумага;
Знак «ФК» – обозначение типа чувствительного элемента (фольга константановая).
Группа знаков [II] – конфигурация чувствительного элемента:
  • П – одиночные;
  • Р1...Р10 – розетки;
  • М1…М2 – мембраны.
Группа знаков [III] – длина чувствительного элемента (номинальная база), мм.
Группа знаков [IV] – номинальное электрическое сопротивление, Ом.
Группа знаков [V] – группа показателей точности.
Группа знаков [VI] – температурный коэффициент линейного расширения материала без множителя 106, при установке на который тензорезистор является термокомпенсированным, °С-1.
Группа знаков [VII] – исполнение:
  • С – стандартные выводы;
  • С1 – без выводов;
  • С2 – нестандартные выводы;
  • С3 – без защитного покрытия;
  • С4 – без выводов и защитного покрытия;
  • С5 – без выводов с облуженными точками.
Примеры записи условного обозначения
  • тензорезисторы ФК на бумажной подложке, одиночные одноосевые прямоугольные, с базой 1мм, сопротивлением 50 Ом, высокостабильные, с коэффициент теплового расширения материала 12, без выводов: 2ФКП-1-50-А-12-С1;
  • тензорезисторы ФК на клеевой пленке, розетки, с базой 3мм, сопротивлением 400 Ом, для проведения различных испытаний, с коэффициент теплового расширения материала 16, со стандартными выводами: 1ФКР-3-400-Б-16-С.
Тензорезисторы предназначены для исследования электрическим методом напряженных состояний материалов, вызванных приложенной силой. Они применяются не только для механизмов и подвижных объектов, но также и в различных областях, включая электрическое оборудование, гражданское строительство, химию и медицину.

Так же, тензорезисторы используются как чувствительные элементы для датчиков силы, давления, ускорения, перемещения и крутящего момента. Таким образом, они широко используются не только в экспериментах и исследованиях, но также и для индустриального измерения и контроля. Более чем 50 лет назад СИБТЕНЗОПРИБОР выпустил первые тензорезисторы в Россия, и теперь, благодаря большому опыту и технологиям, накопленных в течение этих лет, компания производит различные виды тензорезисторов, чтобы решать разнообразные прикладные задачи.
Описание

Тензорезисторы позволяют обнаружить незаметные удлинения или деформации, встречающихся в конструкциях. Измерение таких удлинений позволяет измерить механическое напряжение от приложенной к объекту нагрузки. Напряжение - важный фактор, обуславливающий прочность и безопасность конструкций. Тензорезисторы, выпускаемые СИБТЕНЗОПРИБОР, применимы для измерения различных типов напряжений, от статического до динамического, и напряжений вызванных ударом. Тензорезисторы СИБТЕНЗОПРИБОР также обеспечивают измерения в различных областях и могут быть применены к конструкциям различных форм и материалов.

Тензорезисторы фольговые ФК выпускаются по ГОСТ 21616-91 и Техническим условиям ТУ 4273-006-16695547-2016, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.164.А № 66785) и внесены в Государственный реестр средств измерений за № 68200-17.
