Весы бункерные «ВБ-Р» объем бункера 3,0 м³
Продукция

Весы бункерные «ВБ-Р» объем бункера 3,0 м³

Весы предназначены для статического взвешивания массы сыпучих материалов в условиях умеренного климата.

Весы изготавливаются в общепромышленном исполнении и могут применяться на предприятиях различных отраслей промышленности для коммерческого и технологического взвешивания.

Весы бункерные ВБ выпускаются по ГОСТ Р 53228-2008 и Техническим условиям ТУ 4274-004-16695547-2016, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.373.А № 66458) и внесены в Государственный реестр средств измерений за № 67902-17.

Базовая комплектация:
  • грузоприемный бункер;
  • рама опорная;
  • затвор челюстной;
  • электромеханический привод затвора;
  • клеммная коробка;
  • узлы встройки с датчиками;
  • система управления весами;
  • комплект соединительных кабелей;
  • рама установочная (для исполнения «ВБ (Р)»).
Дополнительные опции:
  • приспособление для установки гирь при калибровке весов;
  • гири класса М1 и М1-2 по ГОСТ OIML R 111-1;
  • ведение системой управления архивов взвешивания;
  • передача данных в систему высшего уровня;
  • пневматический привод затвора.
Состав:
  • грузоприемный бункер;
  • рама опорная;
  • затвор челюстной;
  • электромеханический привод затвора (МЭП-С2-7/44-500-ТШ-НВ-А-ОП-Д-Г);
  • клеммная коробка;
  • узлы встройки датчиков (УВД 4184/472-01 – 4шт.);
  • датчики (4184-2,0t – 4шт.);
  • система управления весами;
  • комплект соединительных кабелей (тензокабель – 2шт.×10м; силовой кабель (380 В) – 1шт.×10м);
  • рама установочная.
Индивидуальные дополнительные опции:
  • приспособление для установки гирь при калибровке весов (2,4×1,0м; h=0,17м; m=130кг);
  • гири класса М1 и М1-2 по ГОСТ OIML R 111-1 (для Мах=2,0т – 20шт.×20кг; для Мах=2,5т – 25шт.×20кг; для Мах=3,0т – 30шт.×20кг;).

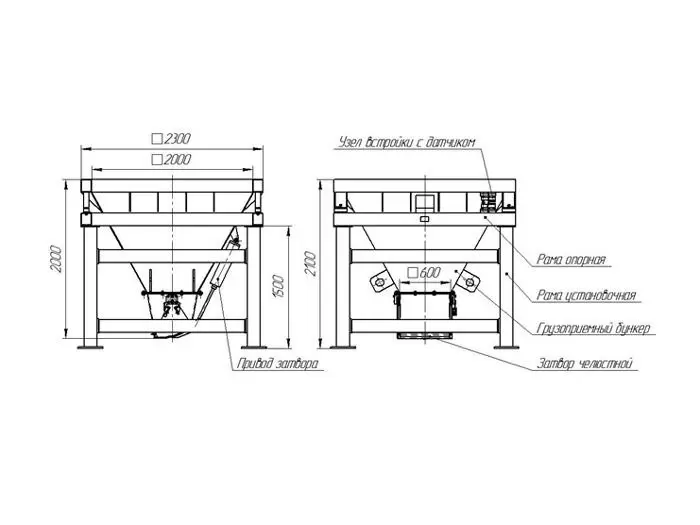

Конструктивно весы состоят из грузоприемного бункера, который опирается на четыре узла встройки с датчиками. Узлы встройки устанавливаются на раму опорную. На выходе из бункера установлен затвор, который после достижения заданной нагрузки автоматически или принудительно (ручной режим) опустошает грузоприемный бункер с помощью привода.

Принцип действия весов основан на преобразовании деформаций упругих элементов датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговые сигналы от датчиков суммируются в клеммной коробке и передаются по кабелю соединительному в шкаф системы управления весами, где преобразуются в цифровые.

После обработки сигналов масса взвешиваемого материала индицируется на цифровом табло шкафа системы управления.

Весы «ВБ (Р)» выпускаются с установочной рамой. Весы устанавливаются на собственные опоры в технологической линии предприятия.
Условное обозначение    Максимальная нагрузка (Мах), т Минимальная нагрузка (Мin), кг
Цена деления (d), кг
Объем бункера, м3
Габариты весов, м Масса весов, т
  Длина   Ширина   Высота
ВБ (Р)-2,0-1-3

2,0

20,0

1,0

3,0

2,3

2,3

2,1

1,9

ВБ (Р)-2,5-1-3

2,5

ВБ (Р)-3,0-1-3

3,0
