Тензорезистор. Определение и принципы работы

Тензорезистор. Определение и принципы работы

Что такое тензорезистор?

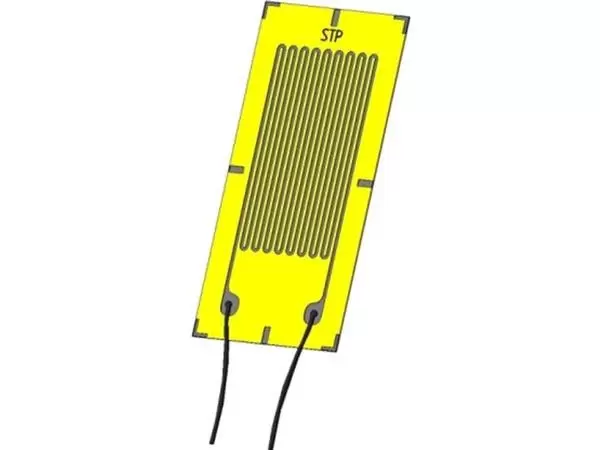

тензорезисторЭто прибор, сопротивление которого меняется из-за его деформации. Его используют в тензометрии для измерения деформирования тех элементов, которые с ним связаны. Такой прибор — основная часть тензометрических датчиков, которые применяют для косвенного измерения многих величин (силы, давления, веса, механического напряжения, крутящего момента).

Виды тензорезисторов

Тип устройств зависит от основной характеристики, от геометрической конфигурации решетки:
  1. АА. Самая простая решётка — линейная, либо четвертьмостовая.
  2. АВ. В разделе четвертьмостовых есть устройства с наклонённой на 45° решёткой.
  3. ВВ. Полумостовые решётки состоят из 2 тензометрических резисторов, наклеенных рядом на одной подложке, причём, иногда перпендикулярно.
  4. FB. Параллельные решётки.
  5. НА. Есть решётки, которые наклонены на 45°. По отношению друг к другу они образуют рисунок «ёлочка».
  6. ЕВ. Полномостовые решётки состоят из 4 резисторов на одной подложке. Решётки могут располагаться по-разному по отношению друг к другу.
  7. КА. Радиально-кольцевые.

Принцип действия тензорезистора

Чтобы в нём разобраться, сначала определим, какое явление называется деформацией. Это внешнее усилие, которое прикладывается к упругому материалу (металлическому) и создаёт механическое напряжение, ведущее к деформированию.

При деформации измеряемого предмета деформирование передаётся резистивной фольге/проволоке через основание. И сопротивление металла изменяется пропорционально тому, как объект деформируется.

Обычно сопротивление не сильно большое, поэтому для того, чтобы его можно было уловить, используют мост Уилсона. Итак, как работает тензорезистор? Его подключают к тензометру (в нём есть мост Уилсона), который подаёт напряжение возбуждения. Значение деформации измеряется и выводится либо на мониторе, либо аналоговыми сигналами.

На схеме видно, что он состоит из решётки, уложенной на специальную подложку. Есть и присоединённые выводы резистора. Обозначение на схеме тензорезистора:

схема

Применение тензорезистора

Во-первых, его используют, чтобы определить, на сколько изменилась форма при деформации. Во-вторых, чтобы определить механическое напряжение при деформации, а также каков запас прочности материала, либо элемента, используемого в этом материале. В-третьих, чтобы определить другие параметры при пересчёте в деформацию.

Есть и другие способы измерения деформации, но обычно механическое напряжение определяют с использованием тензометрических резисторов, так как они дают точные результаты.
