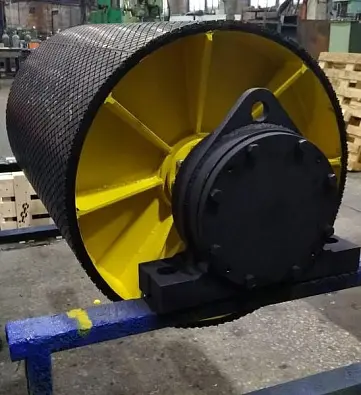

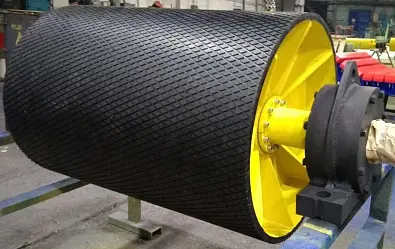

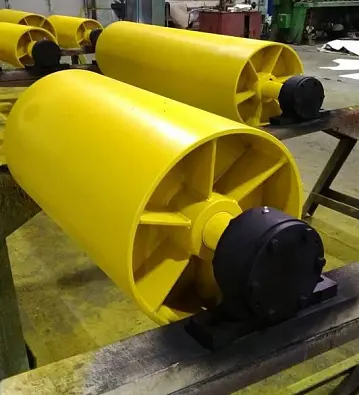

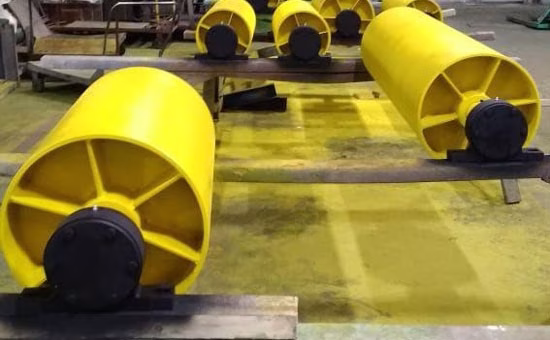

Барабан натяжной
Продукция

Барабан натяжной

  Ширина ленты В, мм     Типоразмер барабана     Допустимая нагрузка на барабан Sб.доп., даН     Условное обозначение подшипника      Размеры, мм
D C L L1 L2
     500 БН.250.600.850.3608
   800   3608   250 850
600
   1050
950
БН.325.600.850.3610   1900   3610   325   1050   950
БН.400.600.850.3612   3750   3612   400   1050
950
     650 БН.250.750.1000.3608   800   3608   250 1000
 750
  1200   1100
БН.325.750.1000.3610   1900   3610   325   1200   1100
БН.400.750.1000.3612   3750   3612   400   1250   1150
     800 БН.325.950.1350.3610   1900   3610   325 1350
950
   1550   1450
БН.400.950.1350.3612   3750   3612   400   1600   1500
БН.500.950.1350.3616   5200   3616   500   1600   1500
    1000 БН.325.1150.1580.3610   1900   3610   325 1580
1150
   1780   1680
БН.400.1150.1580.3612   3750   3612   400   1830   1730
БН.500.1150.1580.3616   5200   3616   500   1830   1730
БН.630.1150.1580.3620   8000   3620   630   1880   1780
     1200 БН.400.1400.1900.3612   3750   3612   400 1900
1400
   2150   2050
БН.500.1400.1900.3616   5200   3616   500   2150   2050
БН.630.1400.1900.3620   8000   3620   630   2200   2100
     1400 БН.400.1600.2000.3612   3750
   3612   400 2000 1600
   2250   2150
БН.500.1600.2000.3616   5200
   3616   500   2250   2150
БН.630.1600.2000.3620   8000   3620   630   2300   2200
     1600 БН.400.1800.2200.3612   5200   3616   400 2200 1800   2450   2350
БН.500.1800.2200.3616   8000   3620   500   2500   2400
БН.630.1800.2200.3620   8000   3620   630   2500   2400

 Условное обозначение подшипника   Размеры, мм
dn E E1 h h1 k d
3608 40 180 54 60 120 25 32
3610 50 210 58 70 140 32 32
3612 60 240 66 80 160 23 40
3616 80 250 96 100 200 38 40
3620 100 320 120 125 250 38 40
