Питатель шлюзовый 159.5

от 50 000 ₽
Патент
Гарантия от 12 месяцев
от 50 000 ₽

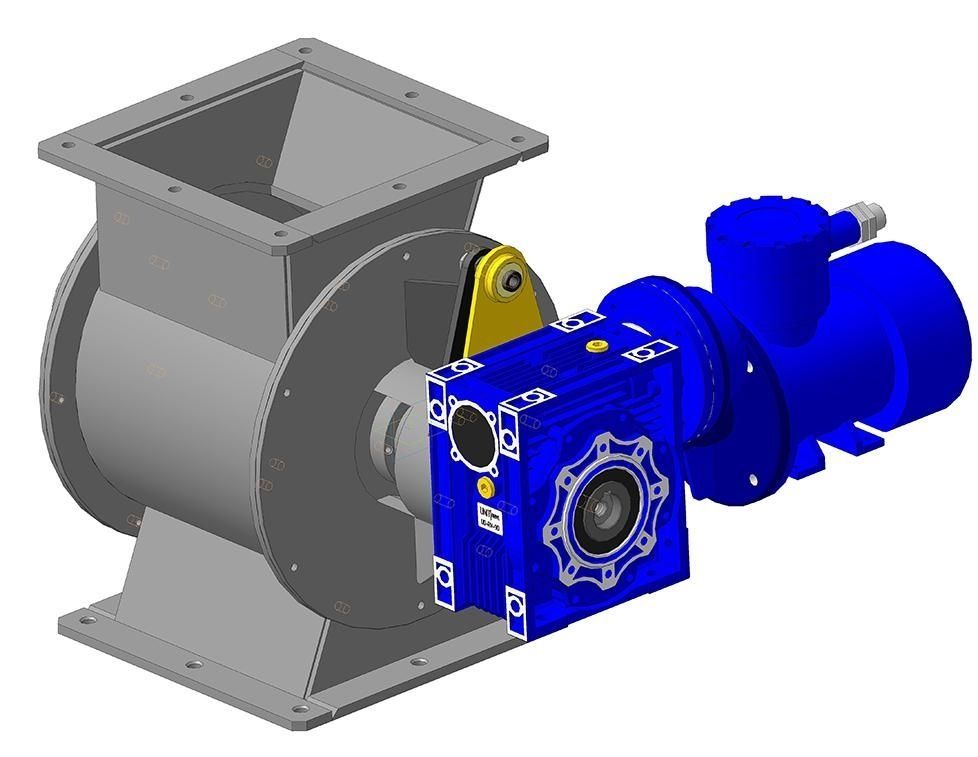

Все сборочные единицы и детали смонтированы в корпусе Питателя шлюзового 159.5 . Рабочим элементом является ротор, с помощью которого происходит непрерывное (порционное) перемещение материала. Ротор установлен на подшипниковых узлах, которые расположены в крышках.
Все сборочные единицы и детали смонтированы в корпусе Питателя Шлюзового. Рабочим элементом является ротор, с помощью которого происходит непрерывное (порционное) перемещение материала. Ротор установлен на подшипниковых узлах, которые расположены в крышках.

Материал загружается в загрузочную воронку Питателя Шлюзового, заполняя ячейки ротора. При вращении ротора порция материала перемещается к разгрузочной воронке и ссыпается через нее.

За счет изменения скорости вращения ротора можно менять производительность Питателя Шлюзового. Поддержание постоянной производительности или ее изменение обеспечивается системой управления, если Питателя Шлюзового входит в состав дозировочного комплекса.

Питатели шлюзовые  (ПШ)  предназначены для работы с сыпучими материалами со следующими физико-механическими свойствами:
  • объемная масса от 0,5 до 5,0 т/м3;
  • гранулометрический размер от 0,01 до 20 мм;
  • влажность не более 15%.
  • температура материала плюс 120°С

Типоразмер/

Параметры

Расположение подшипникового узла

Мax t

транспортируемого материала, °С

Частота вращения ротора, об/мин

Производительность

(при 100% заполнении)

Мощность, кВт

Масса, кг

Чертеж

л/об

м3

Без

привода

С

приводом

ПШ.159.5

вынесенный

250

От 4 до 31

2,073

0,45-0,8*

0,25-

0,55

26,8

48,5



* для расчета оборотов и мощности мотор-редуктора необходимо при заказе указывать выбранную производительность из диапазона или диапазон производительности.

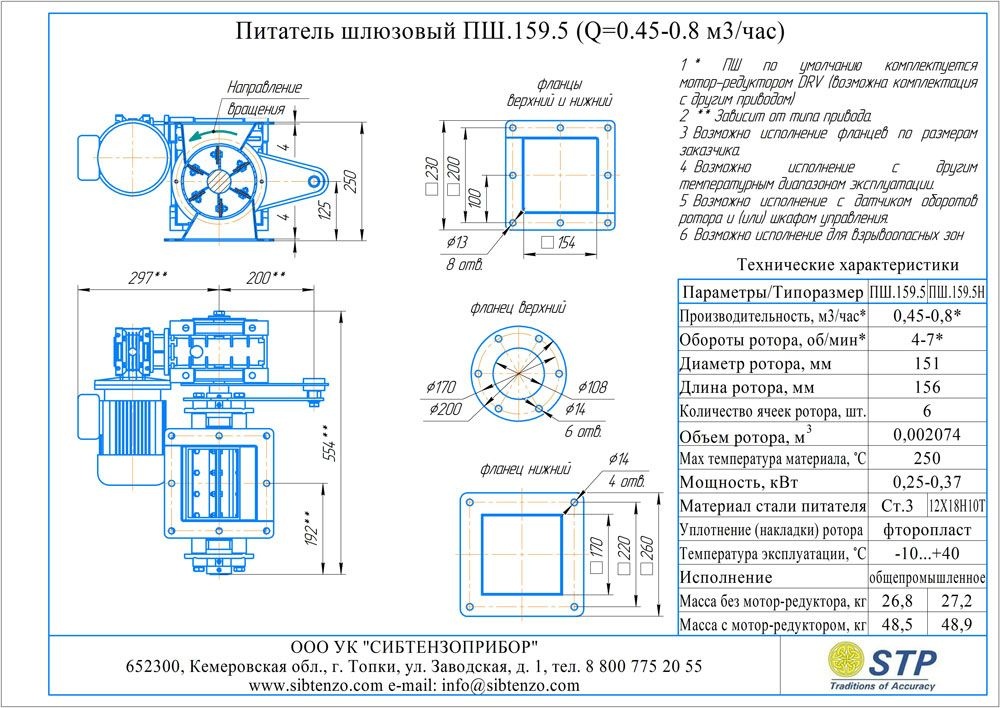

схема

Пример условного обозначения:

Питатель шлюзовый в общепромышленном исполнении производительностью 3 м3/час. Материал транспортирования цемент. Входной фланец Ø150 мм, выходной фланец 200х200 мм.

ПШ.219.5.1.Ф150.200х200

Питатель шлюзовый во взрывозащищенном исполнении из нержавеющей стали производительностью 3 м3/час. Материал транспортиро-вания угольная пыль. Входной фланец Ø150 мм, выходной фланец 200х200 мм.

ПШ.219.5.1НРВ.Ф150.200х200

Область применения:

Питатели предназначены для транспортирования и для порционной отгрузки сыпучих материалов в технологических линиях, в со-ставе систем дозирования предприятий металлургической, цементной, горнорудной, строительной, пищевой и других отраслей промыш-ленности, в условиях умеренного климата.

Особенности:

Питатели шлюзовые типа ПШ предназначены для подачи сыпучих порошкообразных или гранулированных материалов с одновре-менным дозированием. Дозирование материалов в питателе осуществляется за счет непрерывного поступления материала из бункера в загрузочный патрубок и непрерывного выхода материала из разгрузочного патрубка, при условии отсутствия налипания сырья на стенки ячеек ротора питателя.

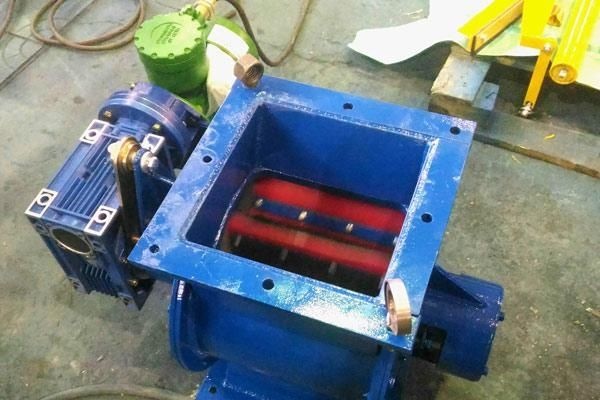

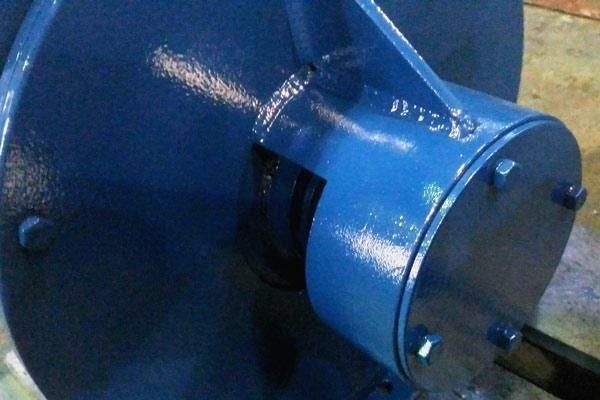

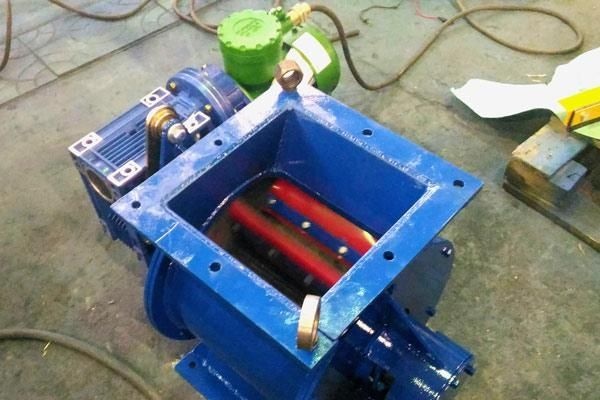

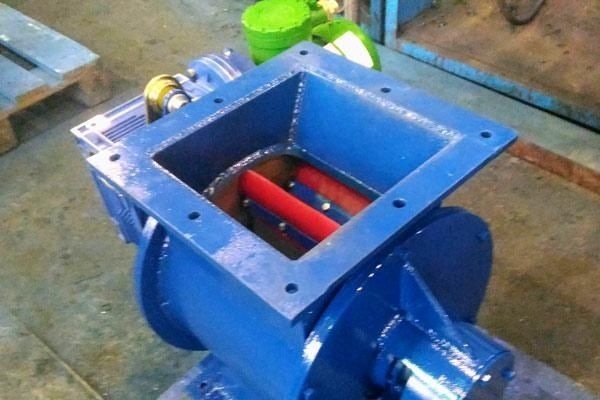

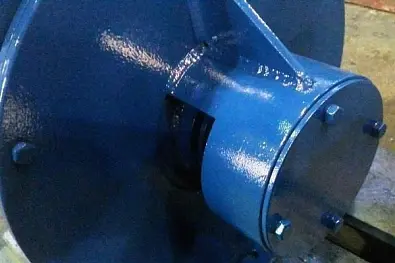

Питатель шлюзовый представляет собой корпус с загрузочным и разгрузочным патрубками и двумя боковыми крышками. Внутри корпуса питателя, находится ротор с горизонтальным валом. Ротор имеет цилиндрическую форму и состоит из двух дисков, между кото-рыми имеются перегородки, образующие отдельные ячейки. В обеих крышках вмонтированы подшипниковые узлы, на которые опирается вал. Узлы подшипниковые могут быть выносными или встроенными – зависит от свойств материала (если например материал порошко-образный или температура материала свыше 100 град, то рекомендуется применять выносные подшипниковые узлы).  Для уплотнения вала в местах его выхода из крышек корпуса предусмотрены сальниковые уплотнения.

Питатели типа ПШ используются для сыпучих материалов со следующими физико-механическими свойствами:
  • объемная масса от 0,5 до 5,0т/м3;
  • гранулометрический размер от 0,01 до 20мм;
  • влажность не более 15%;
  • температура отгружаемого материала до плюс 250°С.

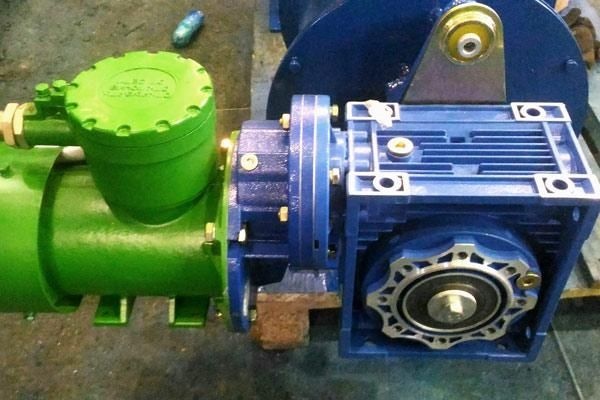

В стандартной комплектации используются мотор-редукторы червячные NMRV и DRV, по желанию заказчика питатели могут быть укомплектованы мотор-редукторами червячными или плоскоцилиндрическими других фирм.

Питатели изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных зон класса В-Iа и В-IIа.

Дополнительное оборудование и аксессуары:
  • варианты исполнения корпуса и ротора: сталь 3, сталь 09Г2С, нержавеющая сталь 12Х18Н10Т;
  • варианты исполнения привода: прямой (мотор-редуктор с полым валом), без привода (открытый вал)

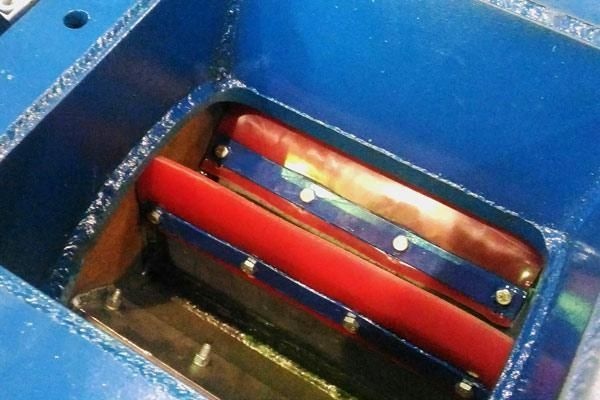

  • варианты исполнения уплотнений: ротор-корпус накладки капролоновые или фторопластовые, крышка-ротор кольцо войлочное, капроло-новое или фторопластовое, футеровка корпуса труба фторопластовая или капролоновая.
  • датчик оборотов ротора
  • шкаф управления
  • дополнительный комплект верхнего и нижнего фланцев
 Наименование Внешний вид
 Характеристики
 Специзготовление   1.jpg
 Изготовление шлюзового питателя по требованиям и чертежам заказчика.
 Футеровка   4.jpg   Футеровка лопастей ротора термостойким материалом.

Питатели шлюзовые ПШ предназначены для транспортирования и порционной отгрузки сыпучих материалов в технологических линиях, в составе систем дозирования предприятий металлургической, цементной, горнорудной, строительной, пищевой и других отраслей промышленности, в условиях умеренного климата.
