Питатель ленточный

от 185 000 ₽

Патент

Гарантия от 12 месяцев

Скачать опросный лист

от 185 000 ₽

Получить расчет

Заказать

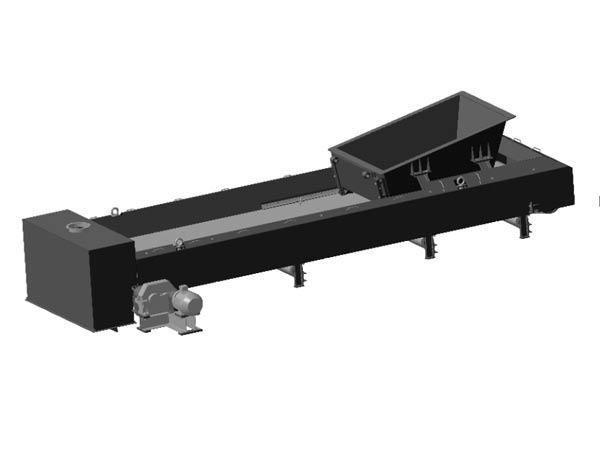

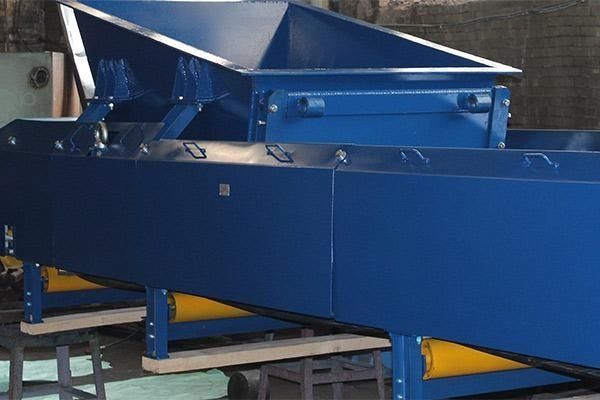

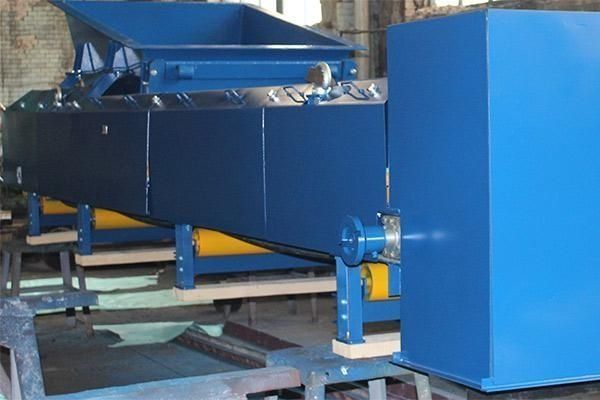

Питатель ленточный ПЛ - это машина непрерывного действия, с тяговым органом в виде бесконечной резинотканевой ленты, которая натянута между натяжным и приводным барабанами. Ими оборудуются под бункерные зоны разгрузки, для последующей передачи продукта к другому технологическому оборудованию.

Модельный ряд
Дополнительная комплектация
Особенности
Область применения
Характеристики

Характеристика	Значение
Наибольший предел производительности, м³/ч (Q)*	18...1380
Ширина конвейерной ленты, мм	400…1600
Размер между осями валов приводного и натяжного барабанов, мм (L)	Размер подбирается исходя из технических требований Заказчика
Угол наклона питателя по трассе, град.	до 10
Гарантия	12 месяцев

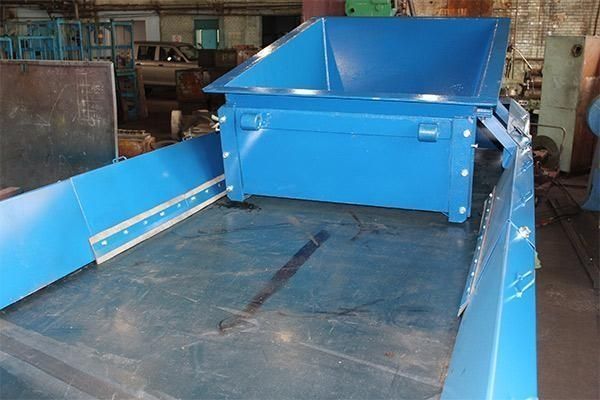

Ленту питателя поддерживают роликоопоры: верхнюю ветвь – прямые или желобчатые, нижнюю – прямые. В движение ленту приводит приводной барабан, вал которого соединяется с приводом. Натяжной барабан с винтовым натяжным устройством отвечает за натяжение ленты. Питатель оборудован загрузочной воронкой, через которую идет подача груза, регулируемая шиберным затвором. Разгрузка осуществляется через приводную станцию.

Очистка ленты осуществляется скребком для очистки ленты. Если транспортируемый продукт пылевидный, питатель может быть оборудован укрытиями.

Модельный ряд и базовая комплектация

Модельный ряд	Скорость движения ленты, м/с.	Наибольший предел производительности, м³/ч (Q)*	Ширина ленты, мм.	Диаметр барабанов, мм.	Размер между осями валов приводного и натяжного барабанов, мм (L)
ПЛ−Q−400−L	0,25	18	400	Ø159	Размер подбирается исходя из технических требований Заказчика
	0,5	35
	0,8	55
ПЛ−Q−500−L	0,25	32	500	Ø194
	0,5	65
	0,8	105
ПЛ−Q−650−L	0,25	55	650	Ø273
	0,5	110
	0,8	175
ПЛ−Q−800−L	0,25	80	800	Ø324
	0,5	160
	0,8	260
ПЛ−Q−1000−L	0,25	140	1000	Ø324
	0,5	280
	0,8	450
ПЛ−Q−1200−L	0,25	223	1200	Ø324
	0,5	445
	0,8	710
ПЛ−Q−1400−L	0,25	315	1400	Ø402
	0,5	630
	0,8	1010
ПЛ−Q−1600−L	0,25	430	1600	Ø402
	0,5	860
	0,8	1380

* Производительность указана с учетом выхода материала из формирующей воронки под углом 45 град.

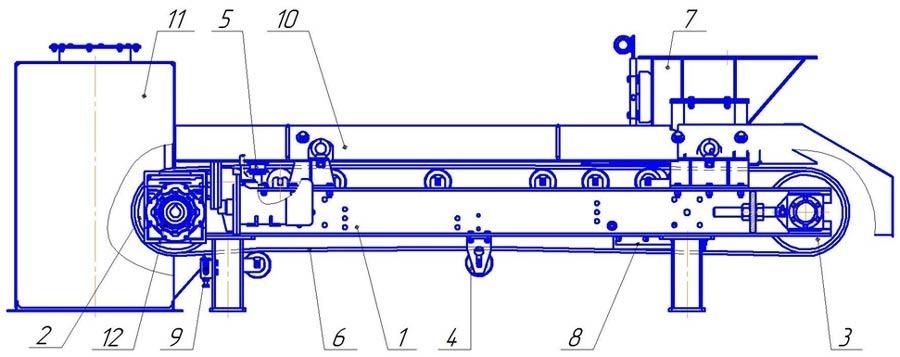

рама поз.1;
приводной поз.2 и натяжной поз.3 барабаны;
ролики конвейерные поз.4;
ролики дефлекторные поз.5;
конвейерная лента бесконечная (температурный диапазон −35+60 °С) поз.6;
воронка формирующая поз.7;
очистители ленты поз.8 и 9;
ограждение поз.10;

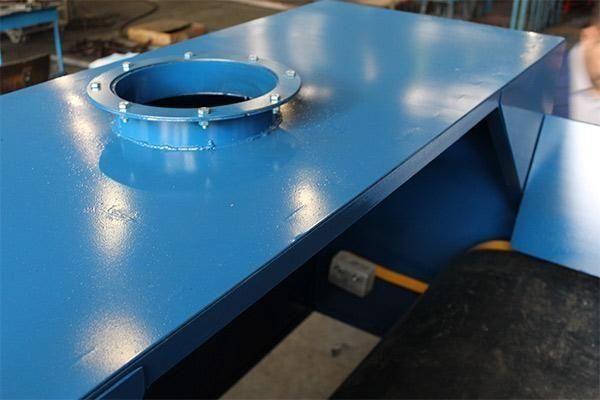

кожух аспирационный поз.11;
мотор−редуктор NMRV поз.12;

Наименование	Внешний вид	Характеристики
Лента специального назначения		Лента морозостойкая Лента термостойкая Лента ПВХ Лента с гофробортами

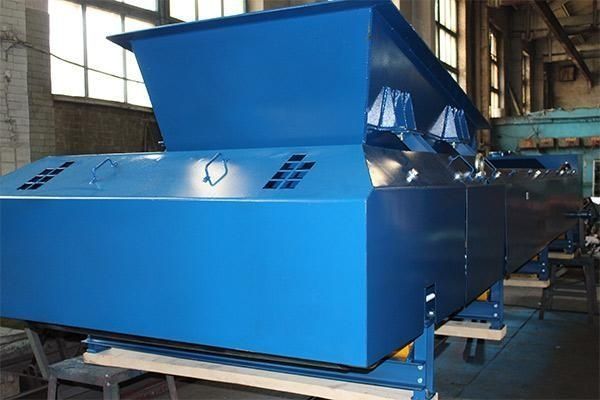

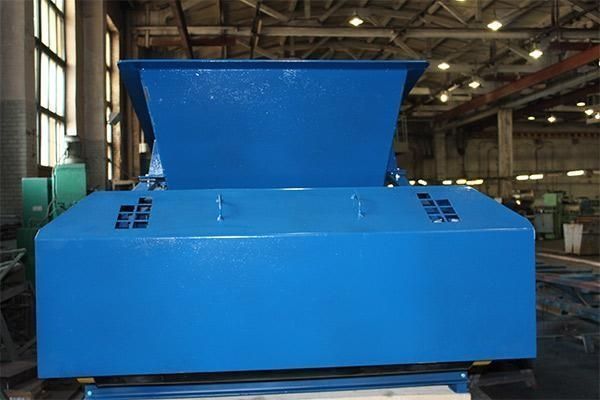

Съемный кожух верхней части ленточного дозатора		Верхний кожух может изготавливаться как полностью металлический, так и со смотровыми вставками. Верхний кожух защищает производственные помещения от технологической пыли, а так же является дополнительным элементом промышленной безопасности.
Футерованный барабан		Футеровка барабана повышает коэффициент трения между барабаном и транспортерной лентой, снижает скорость изнашивания ленты, а так же защищает от коррозии, абразивного износа и исключает налипание транспортируемых материалов.
Футерованная формирующая воронка		Футеровка формирующей воронки производится сверхвысокомолекулярным полиэтиленом PE-500, специально созданным для того, чтобы успешно выдерживать самые высокие нагрузки в течение максимально длительного срока эксплуатации. Чрезвычайно низкая адгезия к любым материалам и высокая износостойкость делает РЕ-500 идеальным материалом для футеровки бункеров и желобов, решения проблем налипания, комкования, образования засоров в горнорудной, сталелитейной промышленности, добыче угля и электроэнергетике.
Вибробункер		Вибробункер представляет собой бункер с установленным на нем вибратором марки ИВ, вибратор управляется системой управления ленточного дозатора. Преимущества вибробункера: Улучшает скольжение склонного к налипанию материала по стенкам бункера; Происходит равномерная подача материала в воронку ленточного дозатора.

Питатель ленточный ПЛ предназначен для регулирования подачи сыпучих продуктов. Равномерная выгрузка необходима при подаче продукта из бункеров или других накопительных емкостей на транспорт непрерывного действия: на ленточные конвейеры, к дробилкам, грохотам, мельницам, на сортировочные установки и др. Питатель ленточный ПЛ используется на угледобывающих предприятиях, горно-обогатительных комбинатах, в металлургической промышленности, в производстве строительных смесей и т.д.
