Все сборочные единицы и детали смонтированы в корпусе Питателя Шлюзового ПШ. Рабочим элементом является ротор, с помощью которого происходит непрерывное (порционное) перемещение материала. Ротор установлен на подшипниковых узлах, которые расположены в крышках.

Модельный ряд
Дополнительная комплектация
Особенности
Область применения

Все сборочные единицы и детали смонтированы в корпусе Питателя Шлюзового. Рабочим элементом является ротор, с помощью которого происходит непрерывное (порционное) перемещение материала. Ротор установлен на подшипниковых узлах, которые расположены в крышках.

Материал загружается в загрузочную воронку Питателя Шлюзового, заполняя ячейки ротора. При вращении ротора порция материала перемещается к разгрузочной воронке и ссыпается через нее.

За счет изменения скорости вращения ротора можно менять производительность Питателя Шлюзового. Поддержание постоянной производительности или ее изменение обеспечивается системой управления, если Питателя Шлюзового входит в состав дозировочного комплекса.

Питатели шлюзовые (ПШ) предназначены для работы с сыпучими материалами со следующими физико-механическими свойствами:

объемная масса от 0,5 до 5,0 т/м3;
гранулометрический размер от 0,01 до 20 мм;
влажность не более 15%.
температура материала плюс 120°С

Типоразмер/ Параметры	Расположение подшипникового узла	Мax t транспортируемого материала, °С	Частота вращения ротора, об/мин	Производительность (при 100% заполнении)		Мощность, кВт	Масса, кг		Чертеж
				л/об	м³/ч		Без привода	С приводом
ПШ.159.5	вынесенный	250	От 4 до 31	2,073	0,45-0,8*	0,25- 0,55	26,8	48,5
					1-3,5*
ПШ.159.6	встроенный	100			0,45-0,8*		26,5	48,2
					1-3,5*
ПШ.159.7	вынесенный	250		2,738	0,7-1,2*	0,25-0,75	27,3	49
					1,5-5*
ПШ.159.8	встроенный	100			0,7-1,2*		27,5	49,2
					1,5-5*
ПШ.219.5	вынесенный	250	От 4 до 31	4,38	1,1-2*	0,25- 0,75	36,6	58
					2,4-8*
ПШ.219.6	встроенный	100			1,1-2*		37	58,4
					2,4-8*
ПШ.219.7	вынесенный	250		5,784	1,3-2,5*	0,25-1,1	38,6	60,5
					2,8-10*
ПШ.219.8	встроенный	100			1,3-2,5*		39	60,9
					2,8-10 *
ПШ.273.5	вынесенный	250	От 4 до 31	8,09	2,7-4,7*	0,25- 1,1	54,8	76,7
					5,5-21*
ПШ.273.6	встроенный	100			2,7-4,7*		55,3	77,2
					5,5-21*
ПШ.325.5	вынесенный	250	От 5 до 31	17,05	5-9,5*	0,55-1,5	76	111
					9,3-32*
ПШ.325.6	встроенный	100			5-9,5*		76,5	111,5
					9,3-32*
ПШ.420.5	вынесенный	250	От 6 до 28	39,76	12-15*	0,75-2,2	151,9	200,7
					17-52*
ПШ.420.6	встроенный	100			12-15*		153,1	201,9
					17-52*
ПШ.500.1	вынесенный	250	От 5 до 23	62,189	18-26*	0,75-3	224	326,4
					34-85*
ПШ.500.3	встроенный	100			18-26*		216	318,4
					34-85*
ПШ.580.1	вынесенный	250	От 5 до 18	104	30-44*	1,5-4	308,8	440,8
					57-113*
ПШ.580.3	встроенный	100			30-44*		302,8	434,8
					57-113*

* для расчета оборотов и мощности мотор-редуктора необходимо при заказе указывать выбранную производительность из диапазона или диапазон производительности.

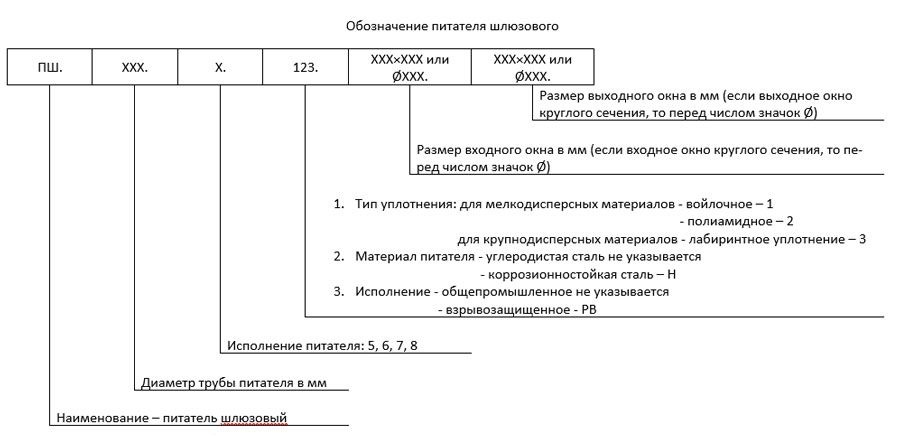

Пример условного обозначения:

Питатель шлюзовый в общепромышленном исполнении производительностью 3 м3/час. Материал транспортирования цемент. Входной фланец Ø150 мм, выходной фланец 200х200 мм.

ПШ.219.5.1.Ф150.200х200

Питатель шлюзовый во взрывозащищенном исполнении из нержавеющей стали производительностью 3 м3/час. Материал транспортиро-вания угольная пыль. Входной фланец Ø150 мм, выходной фланец 200х200 мм.

ПШ.219.5.1НРВ.Ф150.200х200

Область применения:

Питатели предназначены для транспортирования и для порционной отгрузки сыпучих материалов в технологических линиях, в со-ставе систем дозирования предприятий металлургической, цементной, горнорудной, строительной, пищевой и других отраслей промыш-ленности, в условиях умеренного климата.

Особенности:

Питатели шлюзовые типа ПШ предназначены для подачи сыпучих порошкообразных или гранулированных материалов с одновре-менным дозированием. Дозирование материалов в питателе осуществляется за счет непрерывного поступления материала из бункера в загрузочный патрубок и непрерывного выхода материала из разгрузочного патрубка, при условии отсутствия налипания сырья на стенки ячеек ротора питателя.

Питатель шлюзовый представляет собой корпус с загрузочным и разгрузочным патрубками и двумя боковыми крышками. Внутри корпуса питателя, находится ротор с горизонтальным валом. Ротор имеет цилиндрическую форму и состоит из двух дисков, между кото-рыми имеются перегородки, образующие отдельные ячейки. В обеих крышках вмонтированы подшипниковые узлы, на которые опирается вал. Узлы подшипниковые могут быть выносными или встроенными – зависит от свойств материала (если например материал порошко-образный или температура материала свыше 100 град, то рекомендуется применять выносные подшипниковые узлы). Для уплотнения вала в местах его выхода из крышек корпуса предусмотрены сальниковые уплотнения.

Питатели типа ПШ используются для сыпучих материалов со следующими физико-механическими свойствами:

объемная масса от 0,5 до 5,0т/м3;
гранулометрический размер от 0,01 до 20мм;
влажность не более 15%;
температура отгружаемого материала до плюс 250°С.

В стандартной комплектации используются мотор-редукторы червячные NMRV и DRV, по желанию заказчика питатели могут быть укомплектованы мотор-редукторами червячными или плоскоцилиндрическими других фирм.

Питатели изготавливаются в общепромышленном исполнении и в исполнении для взрывоопасных зон класса В-Iа и В-IIа.

Дополнительное оборудование и аксессуары:

варианты исполнения корпуса и ротора: сталь 3, сталь 09Г2С, нержавеющая сталь 12Х18Н10Т;
варианты исполнения привода: прямой (мотор-редуктор с полым валом), без привода (открытый вал)
варианты исполнения уплотнений: ротор-корпус накладки капролоновые или фторопластовые, крышка-ротор кольцо войлочное, капроло-новое или фторопластовое, футеровка корпуса труба фторопластовая или капролоновая.
датчик оборотов ротора
шкаф управления
дополнительный комплект верхнего и нижнего фланцев

Наименование	Внешний вид	Характеристики
Специзготовление		Изготовление шлюзового питателя по требованиям и чертежам заказчика.
Футеровка		Футеровка лопастей ротора термостойким материалом.

Питатели шлюзовые ПШ предназначены для транспортирования и порционной отгрузки сыпучих материалов в технологических линиях, в составе систем дозирования предприятий металлургической, цементной, горнорудной, строительной, пищевой и других отраслей промышленности, в условиях умеренного климата.
