Резистор настроечный фольговый Rt1

от 120 ₽
Патент
Гарантия от 12 месяцев
от 120 ₽
Предназначен для нормирования начального коэффициента передачи датчиков тензорезисторных в рабочем диапазоне температур.

Тензорезисторы фольговые ФК выпускаются по ГОСТ 21616-91 и Техническим условиям ТУ 4273-006-16695547-2016, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.164.А № 66785) и внесены в Государственный реестр средств измерений за № 68200-17.

Характеристики секций

Резисторы рассчитаны на использование в датчиках с мостами тензорезисторов сопротивлением от 100 до 800 Ом, работающих в интервале температур от минус 50 до плюс 50°С.

Максимальный рабочий ток не более 20 мА.

  Сопротивление Rсекц, Ом
  Т, мин   γ, %

1

0,0025± 20%

30

0,012

2

0,0550± 20%

3

0,0148± 20%

4

0,0317± 20%

5

0,1180± 20%

6

0,4015± 20%

ΣRсекц

0,5620± 20%

R0 - электрическое сопротивление при не включенных секциях;
Rсекц. - cреднее изменение сопротивления резистора при включении секции;
ΣRсекц. - среднее изменение сопротивления резистора при включении всех секций;
γ=ΔR/R•100% - изменение сопротивления резистора от прогрева Iраб.

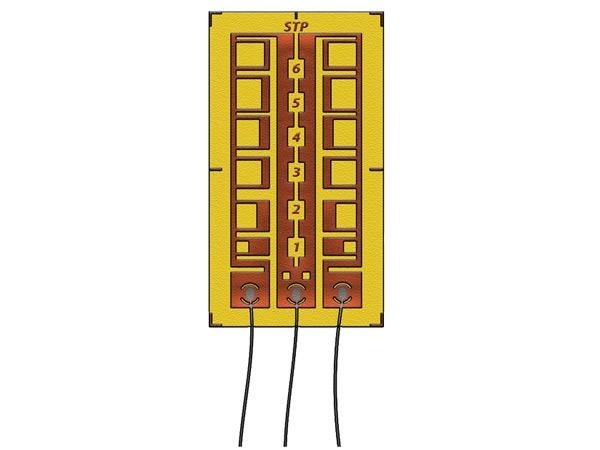

По конструкции резисторы представляют собой чувствительный элемент из фольги, закрепленный клеем на подложке и покрытый защитным слоем клея.

В качестве материала чувствительного элемента резисторов Rб и Rч(в) используется константановая фольга, для резисторов Rt1 и Rt2 – никелевая.

Чувствительные элементы состоят из отдельных последовательно соединенных секций, зашунтированных шинами.

При нормировании параметра датчика шины разрываются и сопротивление резистора увеличивается на величину сопротивления секции, что приводит к изменению соответствующего параметра датчика.

Резисторы Rб и Rt1 выполнены из двух половин, которые включают в смежные плечи моста, что позволяет нормировать НКП и его температурное изменение независимо от знака разбаланса.

Резисторы являются изделиями разовой установки, ремонту не подлежат, и размещать их рекомендуется на специальных металлических пластинах, входящих в блок резисторов. После проведения нормирования блок резисторов должен быть изолирован от воздействия внешней среды путем герметизации.

Допускается размещение резисторов непосредственно на элементе упругом или деталях датчика.
Тип Вид   Размеры, мм   Применяемые материалы Диапазон рабочих температур эксплуатации, 0С Ток питания,
мА
Сопротивление R0, Ом


Резистор
Rt1


8,0х14,5

Решётка: медь;
Вывод: медь,
50 мм

от -50
до +70

12

1,384

Наименование Внешний вид Характеристики

Набор для наклейки и монтажа тензорезисторов КН-100


Набор для наклейки и монтажа тензорезисторов
КН-100 рассчитан для наклейки 100 штук тензорезисторов.

Состав набора КН-100:
Бумага шлифовальная - №240 (23х28см) – 1 шт.;
Бумага шлифовальная - №400 (23х28см) – 1 шт.;
Ацетон ЧДА – 250мл;
Салфетка, х/б (40х40 см) – 10 шт.;
Кисть колонок №4 – 3 шт.;
Перчатки, х/б – 1 пара;
Этиловый спирт – 100 мл;
Клей двухкомпонентный Н-600 – 15 мл;
Пленка триацетатная (15х15 см) – 5 шт.;
Ножницы (18 см) – 1 шт.;
Ножницы (7 см) – 1 шт.;
Пинцет прямой (14 см) – 1 шт.;
Войлок (толщина 3 мм; 15х15 см) – 1 шт.;
Паяльник – 1 шт.;
Провод МГТФ 0,7 – 50 м;
Флюс ЛТИ-120 – 20 мл;
Припой ПОС-61 Тр 0,8 мм – 100 гр;
Компаунд СИЭЛ – 300 гр;
Скотч 20 мм -1 шт.;
Стяжка нейлоновая (10х0,25 см) – 100 шт.;
Перчатки медицинские – 1 пара;
Нож канцелярский – 1 шт.;
Инструкция по наклейке и монтажу – 1 шт.

Терминальная площадка
Без-имени-2.png Материал: никелевая фольга
Температурный коэффициент сопротивления:
6,5×10-³  1/К
Удельное электрическое сопротивление:
0,087 Ом×мм²/м
Температурный диапазон использования:
от -50 C° до + 70 C°

Клей БФ-2


Один флакон на 100 штук
Флакон 15 мл.



Резисторы настроечные используются в схеме датчиков весоизмерительных и силоизмерительных для нормирования их выходных сигналов.

Резисторы нормируют:
Rб – начальный коэффициент передачи датчика (НКП);
Rt1 – температурное изменение НКП;
Rч(в) – рабочий коэффициент передачи датчика (РКП);
Rt2 – температурное изменение РКП.

В полную измерительную схему датчика входит следующее количество резисторов: Rб – 1шт, Rt1 – 1шт, Rч(в) – 2 шт, Rt2 – 2 шт.
