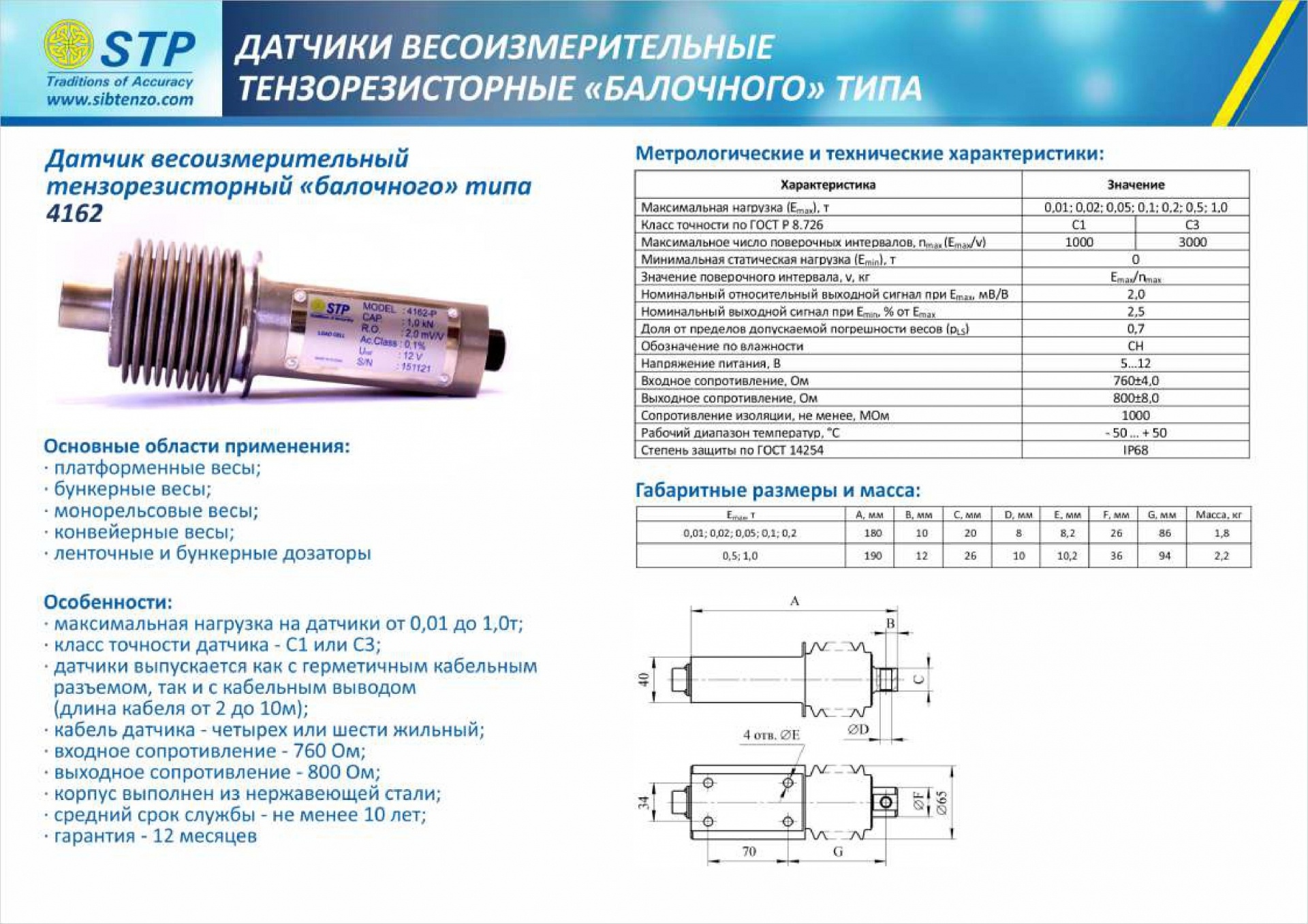

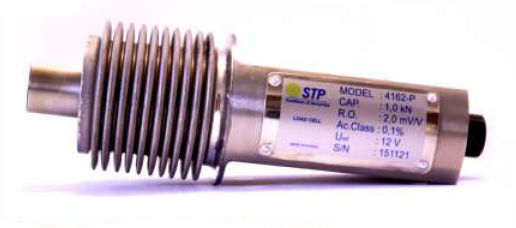

Датчик весоизмерительный тензорезисторный «балочного» типа 4162

Патент
Гарантия от 12 месяцев
Нет в наличии
Характеристика Значение
Максимальная нагрузка (Emax), т 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0
Класс точности по ГОСТ Р 8.726 С1 С3
Максимальное число поверочных интервалов, nmax (Emax/v) 1000 3000
Минимальная статическая нагрузка (Emin), т 0
Значение поверочного интервала, v, кг Emax/nmax
Номинальный относительный выходной сигнал при Emax, мВ/В 2,0
Номинальный выходной сигнал при Emin, % от Emax 2,5
Доля от пределов допускаемой погрешности весов (pLS) 0,7
Обозначение по влажности СН
Напряжение питания, В 5…12
Входное сопротивление, Ом 760±4,0
Выходное сопротивление, Ом 800±8,0
Сопротивление изоляции, не менее, МОм 1000
Рабочий диапазон температур, °С от минус 50 до плюс 50
Степень защиты по ГОСТ 14254 IP68
  • максимальная нагрузка на датчики от 0,01 до 1,0т;
  • класс точности датчика - С1 или С3;
  • датчики выпускается как с герметичным кабельным разъемом, так и с кабельным выводом;
  • длина кабеля датчика варьируется от 2 до 10м;
  • кабель датчика - четырех или шести жильный;
  • входное сопротивление - 760 Ом;
  • выходное сопротивление - 800 Ом;
  • средний срок службы - не менее 10 лет;
  • гарантия - 12 месяцев
  • платформенные весы;
  • бункерные весы;
  • монорельсовые весы;
  • конвейерные весы;
  • ленточные и бункерные дозаторы

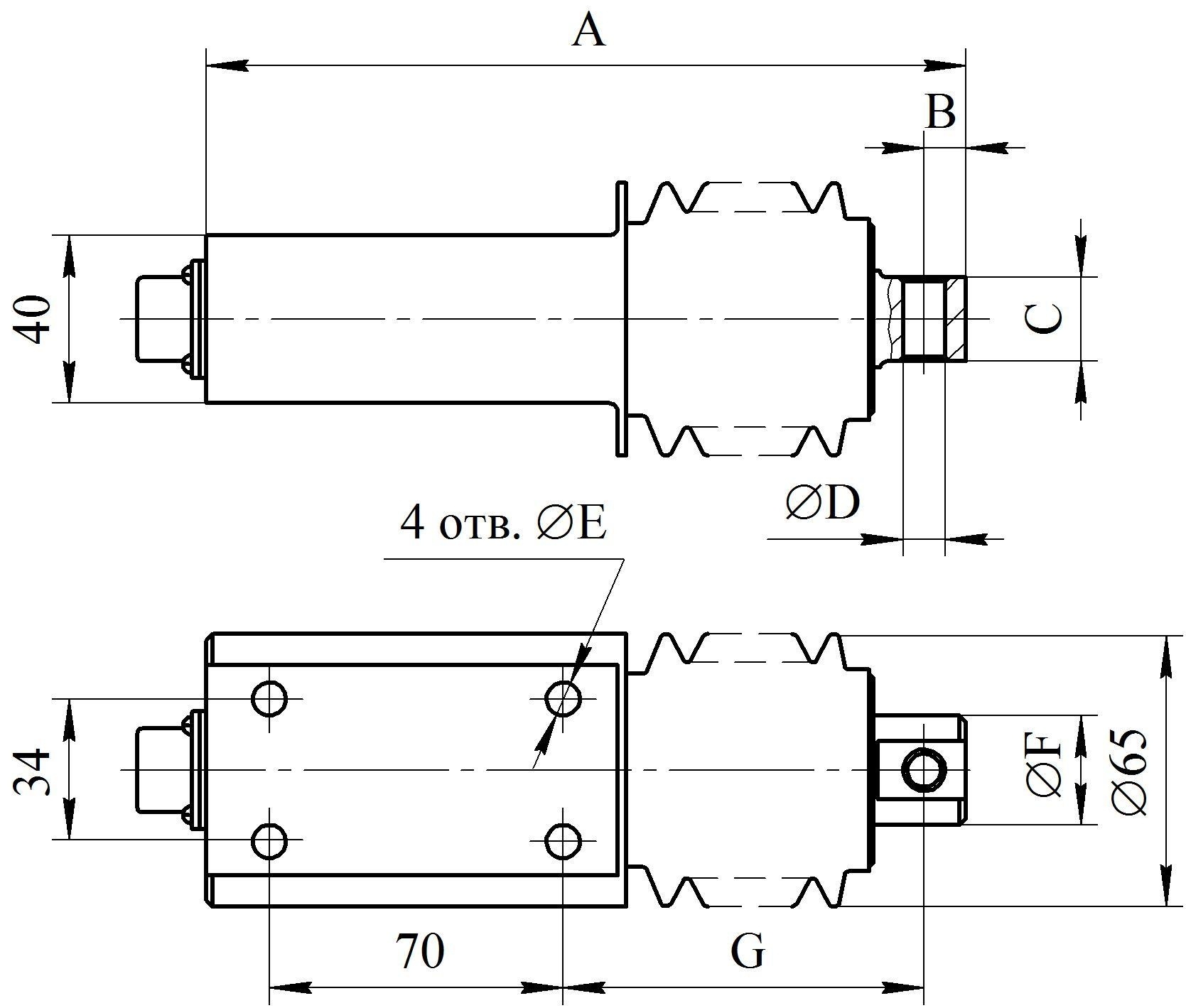

Emax, т А, мм В, мм С, мм ∅D, мм ∅E, мм
∅ F, мм G, мм Масса, кг
0,01; 0,02; 0,05; 0,1; 0,2 180 10 20 8 8,2 26 86 1,8
0,5; 1,0 190 12 26 10 10,2 36 94 2,2
Датчик весоизмерительный тензорезисторный «балочного» типа 4162 применяется в качестве компонента высокоточных динамометрических устройств. К ним относятся дозирующее оборудование, весы различных систем, разрывные машины, устройства измерения натяжения.

Показатель номинального усилия укладывается в диапазон от 0,1 до 10 кН. Узел встройки по типу относится к консольной балке. Благодаря эффекту деформации при изгибе упругого элемента происходит изменение электрического сопротивления тензорезисторы, прикреплённых к упругому элементу на клеевую основу. При этом изменение сопротивления происходит прямо пропорционально оказанному на датчик силовому воздействию, благодаря чему становится возможно измерение массы объекта.

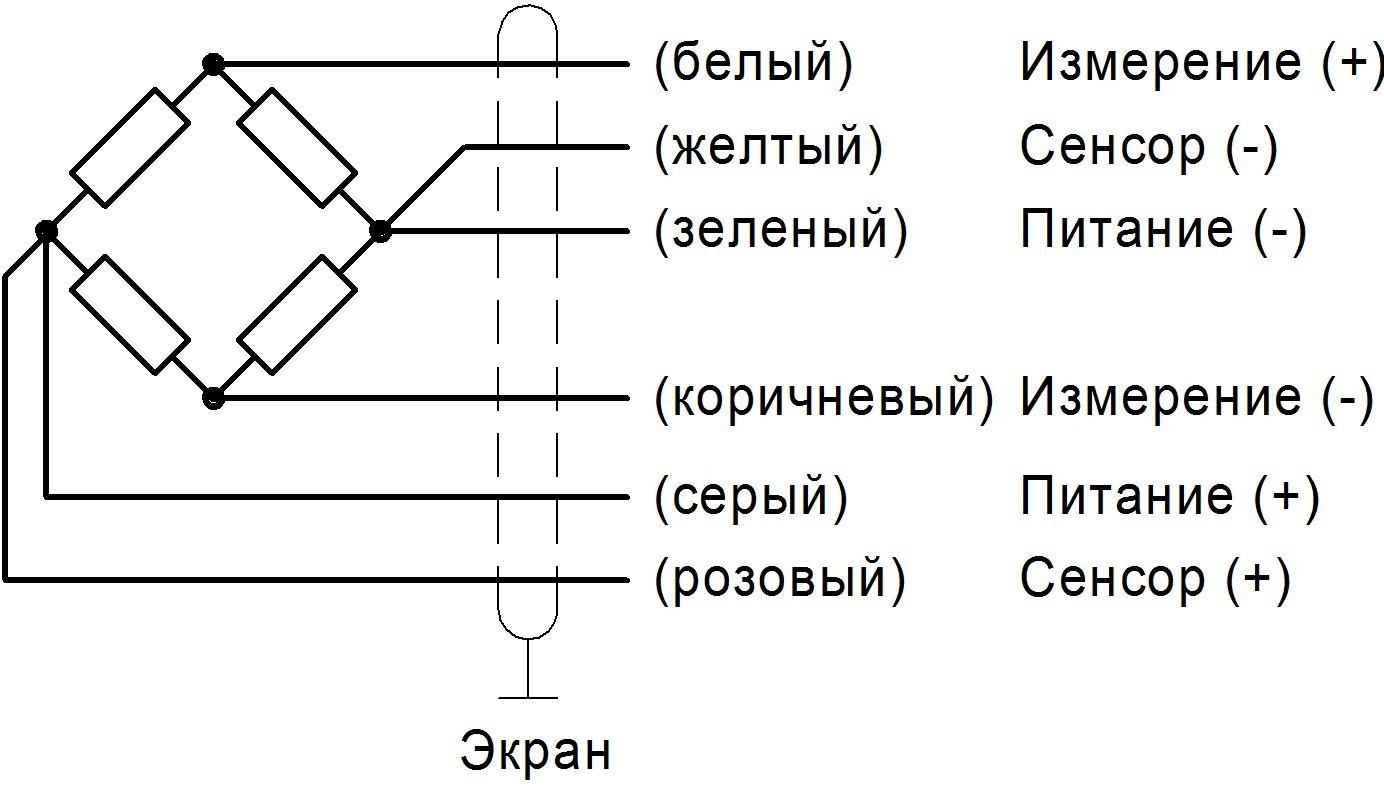

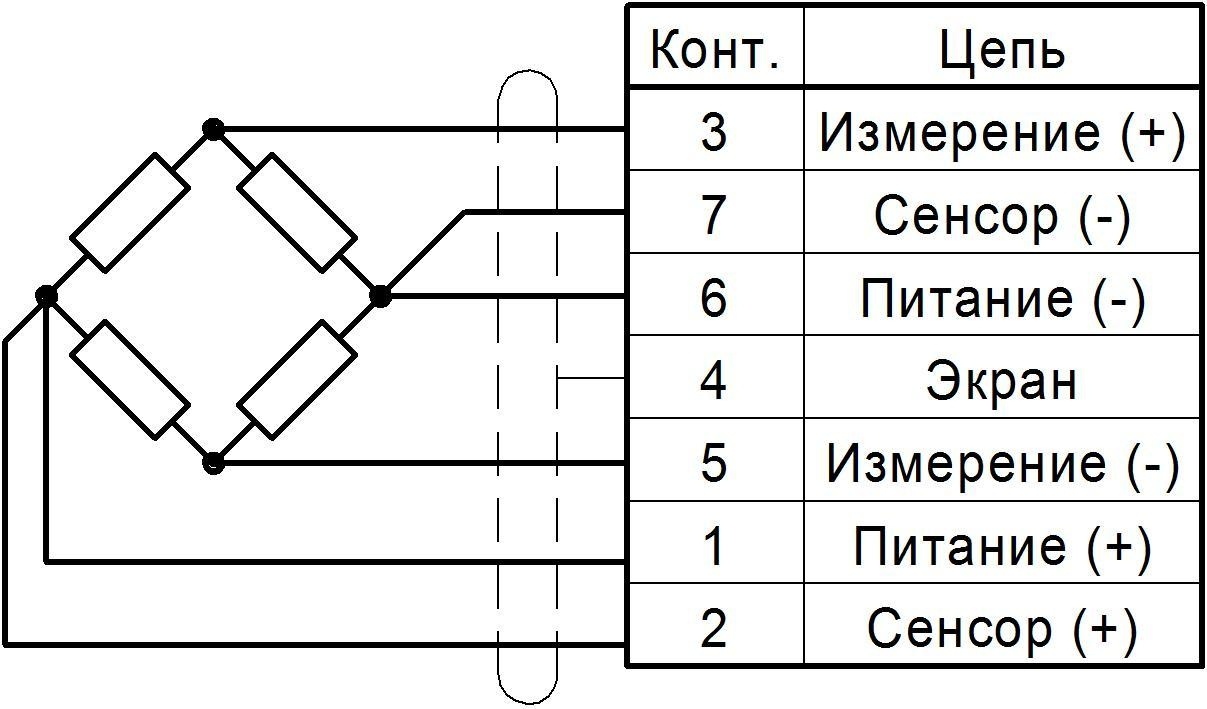

Для обеспечения высокой точности измерений применяется мостовая схема размещения тензорезисторов, образуемый ими электрический аналоговый сигнал преобразуется во вторичном преобразующем элементе и проходит последующую обработку.
Описание

Применяется для платформенных, бункерных, монорельсовых, конвейерных весов; бункерных и ленточных дозаторов.

Датчики «балочного типа» выпускаются по ГОСТ 8.631-2013 и Техническим условиям ТУ 4273-020-16695547-2015, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.314.А № 63735) и внесены в Государственный реестр средств измерений за № 65293-16.
