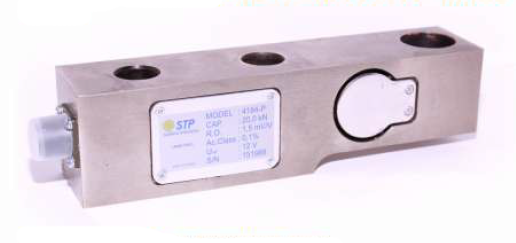

Датчик весоизмерительный тензорезисторный «балочного» типа 4184

Датчик весоизмерительный тензорезисторный «балочного» типа 4184

Патент

Гарантия от 12 месяцев

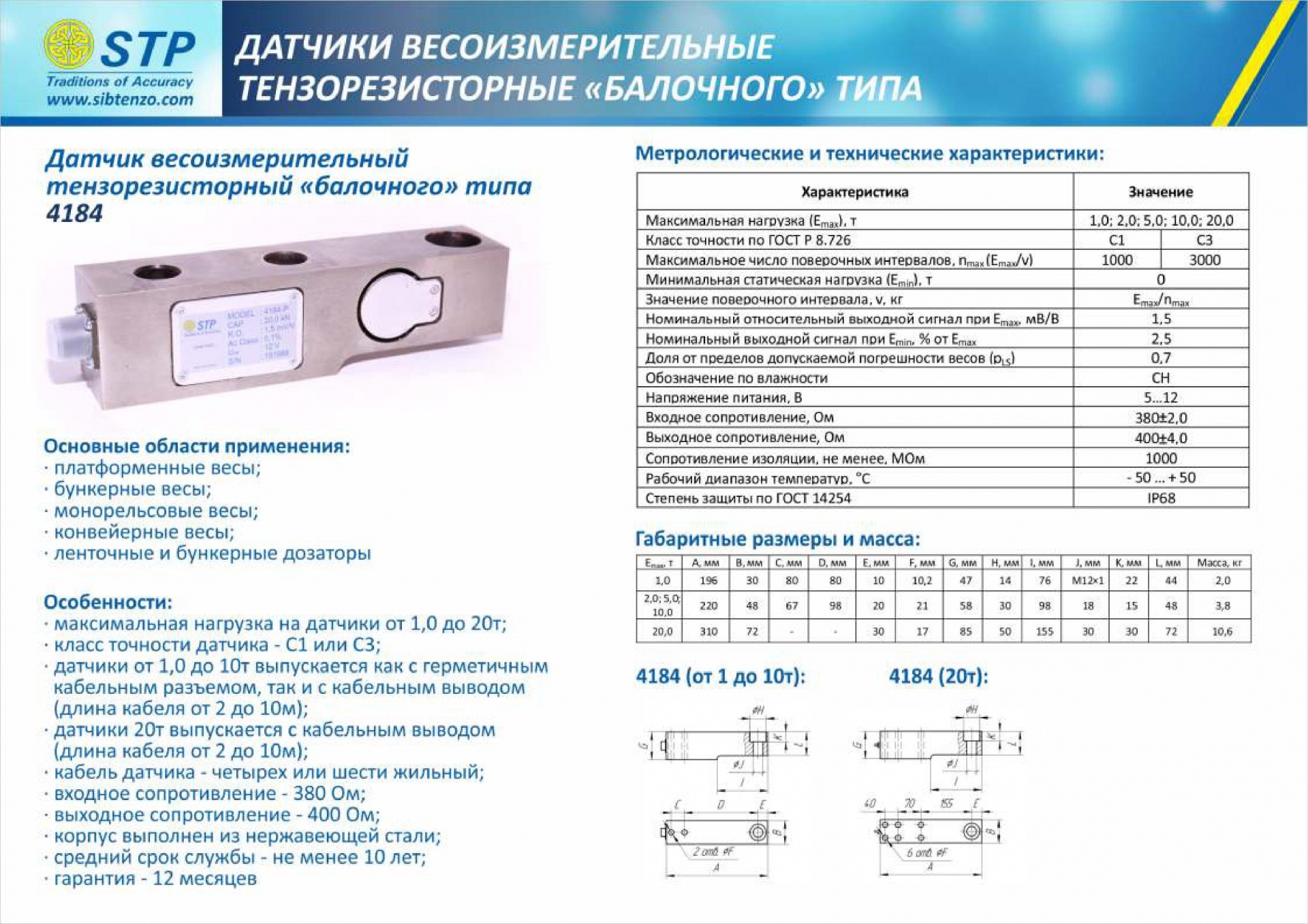

Скачать брошюру

Получить расчет

Заказать

Применяется для платформенных, бункерных, монорельсовых, конвейерных весов; бункерных и ленточных дозаторов.

Датчики «балочного типа» выпускаются по ГОСТ 8.631-2013 и Техническим условиям ТУ 4273-020-16695547-2015, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.314.А № 63735) и внесены в Государственный реестр средств измерений за № 65293-16.

Особенности
Область применения
Характеристики
Схемы
Габариты
Описание

Характеристика	Значение
Максимальная нагрузка (E_max), т	1,0; 2,0; 5,0; 10,0; 20,0
Класс точности по ГОСТ Р 8.726	С1	С3
Максимальное число поверочных интервалов, n_max(E_max/v)	1000	3000
Минимальная статическая нагрузка (E_min), т	0
Значение поверочного интервала, v, кг	E_max/n_max
Номинальный относительный выходной сигнал при E_max, мВ/В	1,5
Номинальный выходной сигнал при E_min, % от E_max	2,5
Доля от пределов допускаемой погрешности весов (p_LS)	0,7
Обозначение по влажности	СН
Напряжение питания, В	5…12
Входное сопротивление, Ом	380±2,0
Выходное сопротивление, Ом	400±4,0
Сопротивление изоляции, не менее, МОм	1000
Рабочий диапазон температур, °С	от минус 50 до плюс 50
Степень защиты по ГОСТ 14254	IP68

максимальная нагрузка на датчики от 1,0 до 20т;
класс точности датчика - С1 или С3;
датчики от 1,0 до 10т выпускается как с герметичным кабельным разъемом, так и с кабельным выводом;
датчики 20т выпускается с кабельным выводом;
длина кабеля датчика варьируется от 2 до 10м;
кабель датчика - четырех или шести жильный;
входное сопротивление - 380 Ом;
выходное сопротивление - 400 Ом;
средний срок службы - не менее 10 лет;
гарантия - 12 месяцев

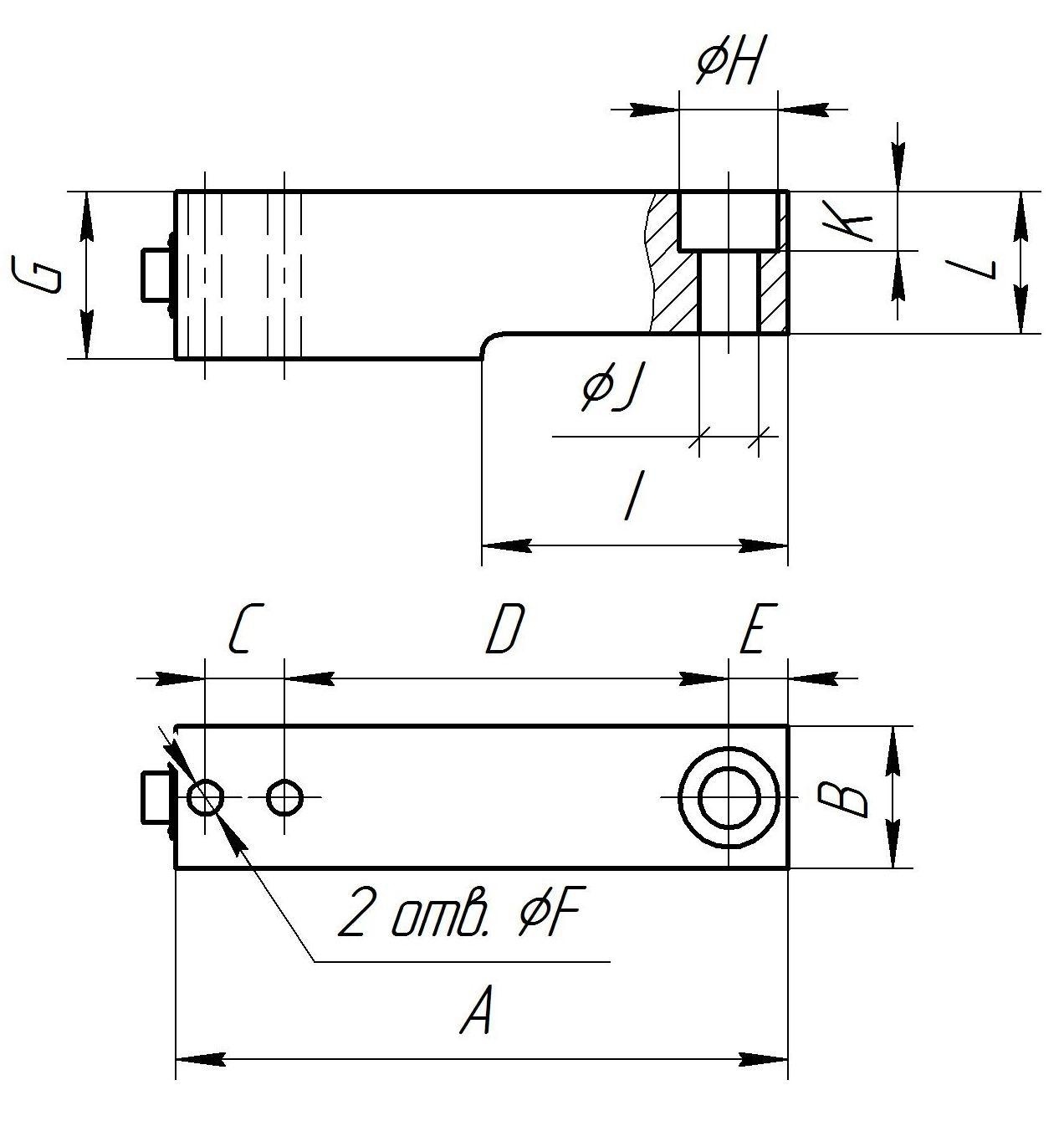

E_max, т	А, мм	В, мм	С, мм	D, мм	E, мм	∅F, мм	G, мм	∅H, мм	I, мм	∅J, мм	K , мм	L, мм	Масса, кг
1,0	196	30	80	80	10	10,2	47	14	76	М12×1	22	44	2,0
2,0; 5,0; 10,0	220	48	67	98	20	21	58	30	98	18	15	48	3,8

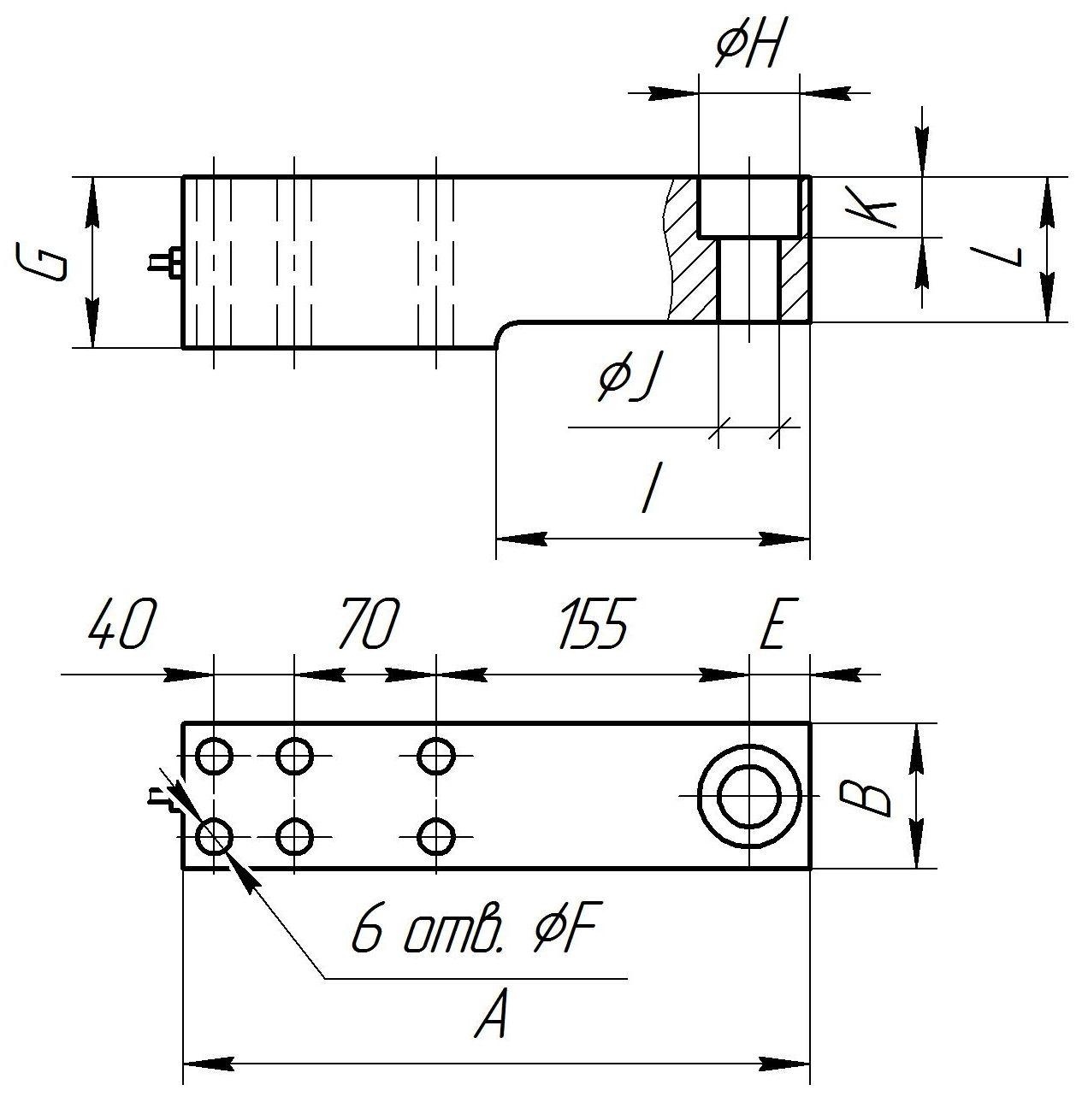

20,0	310	72	-	-	30	17	85	50	155	30	30	72	10,6

платформенные весы;
бункерные весы;
монорельсовые весы;
конвейерные весы;
ленточные и бункерные дозаторы

Датчик весоизмерительный тензорезисторный «балочного» типа 4184 предназначен для оснащения тензометрических весов и прочего весоизмерительного, а также дозирующего оборудования. Устройство отвечает за измерение медленно меняющихся или статичных деформирующих усилий, сфера его применения при этом широка: оборудование для автоматизации рабочих процессов в торговой, сельскохозяйственной, промышленной отраслях.

Датчик характеризуется номинальным усилием в пределах 10-200 кН и относится к консольной балке по классификации узла встройки. В основе функционирования датчика лежит деформирующее воздействие, из-за которого изменяется форма упругого элемента и приклеенных на него тензорезисторов. Деформация приводит к тому, что расположенные в мостовой схеме тензорезисторы изменяют свой показатель электрического сопротивления, при этом в выходной зоне датчика формируется аналоговый электрический импульс. По своей мощности сигнал прямо пропорционален массе взвешиваемого объекта – вторичные преобразующие элементы производят обработку сигнала, после чего определяется результат измерения.
