Датчик весоизмерительный тензорезисторный «балочного» типа 4502

заказать

Применяется для платформенных, бункерных, монорельсовых весов и бункерных дозаторов.

Датчики «балочного типа» выпускаются по ГОСТ 8.631-2013 и Техническим условиям ТУ 4273-020-16695547-2015, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.314.А № 63735) и внесены в Государственный реестр средств измерений за № 65293-16.

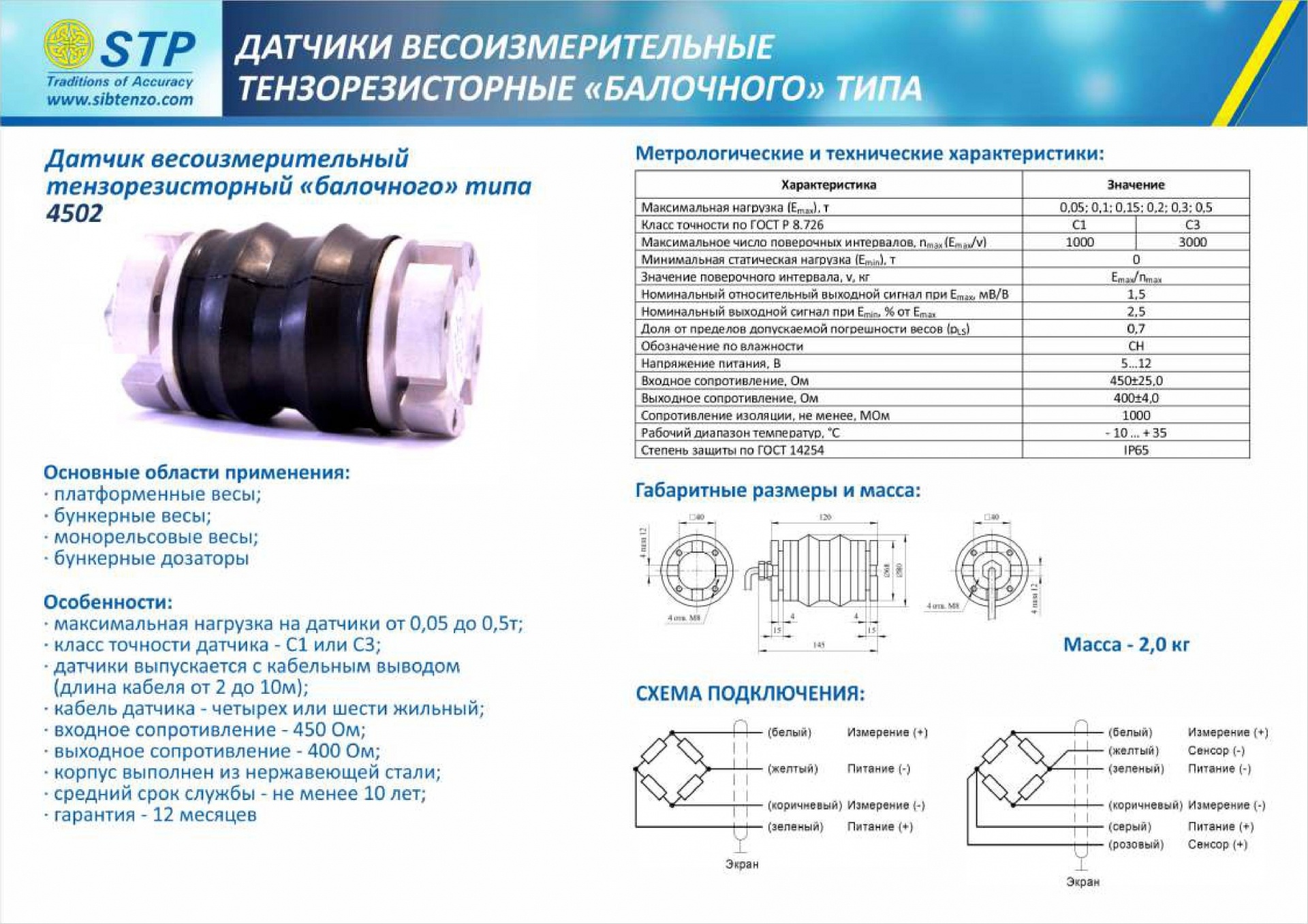

скачать брошюру!

Особенности
Область применения
Характеристики

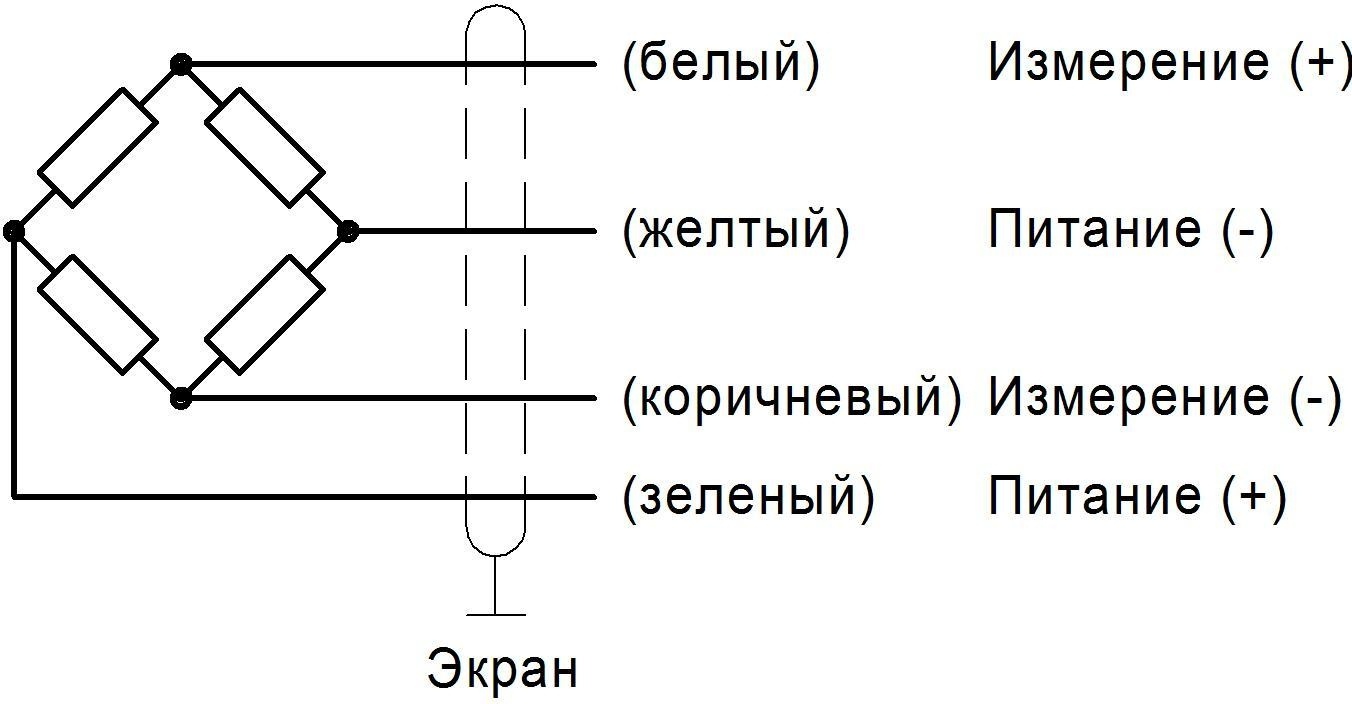

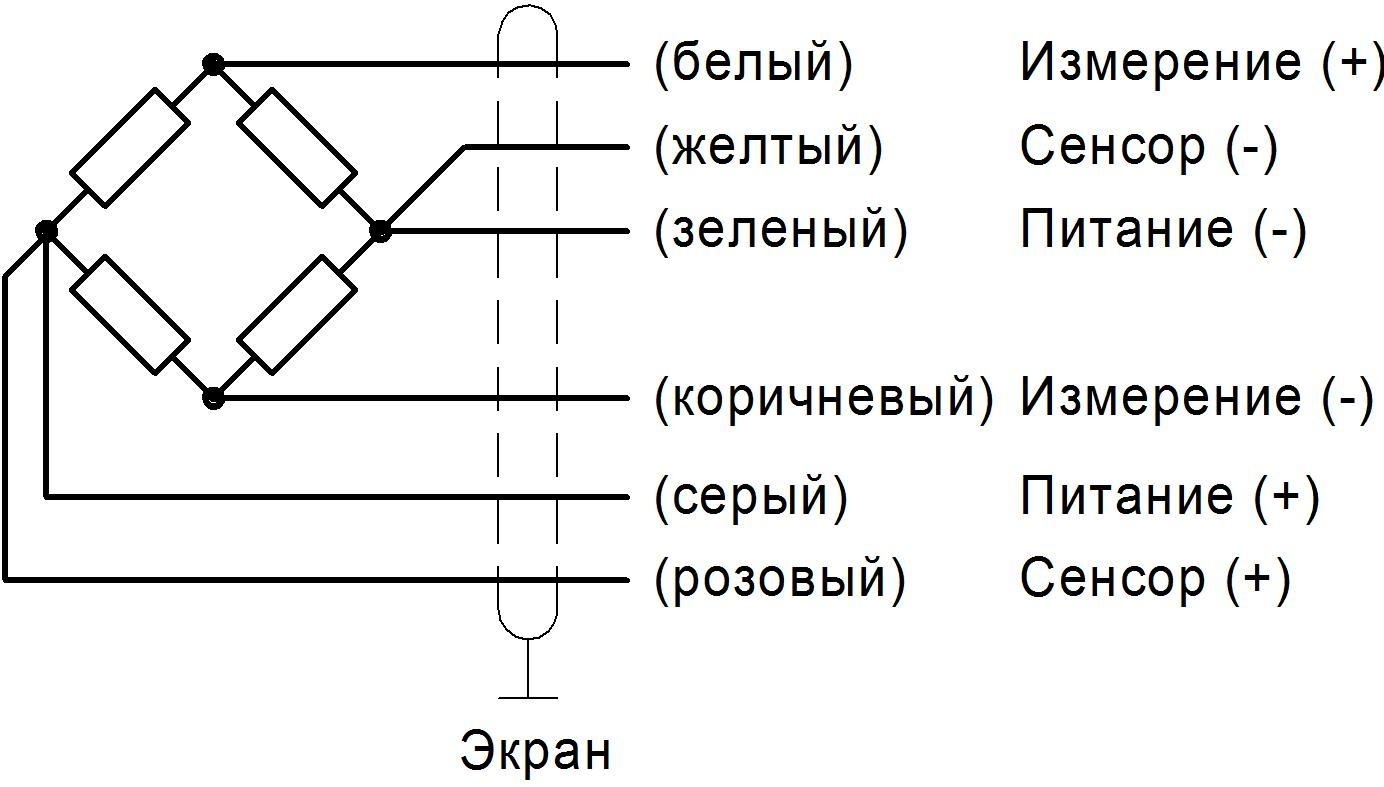

Схемы

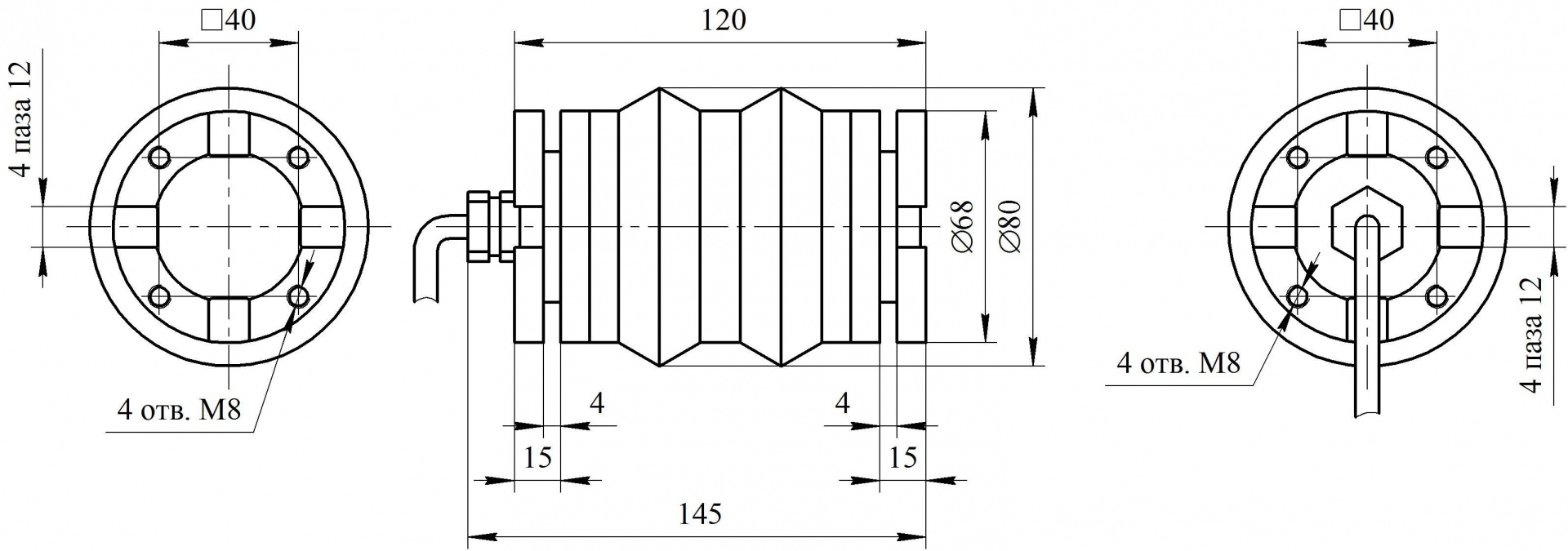

Габариты
Описание

Характеристика	Значение
Максимальная нагрузка (E_max), т	0,05; 0,1; 0,15; 0,2; 0,3; 0,5
Класс точности по ГОСТ Р 8.726	С1	С3
Максимальное число поверочных интервалов, n_max(E_max/v)	1000	3000
Минимальная статическая нагрузка (E_min), т	0
Значение поверочного интервала, v, кг	E_max/n_max
Номинальный относительный выходной сигнал при E_max, мВ/В	1,5
Номинальный выходной сигнал при E_min, % от E_max	2,5
Доля от пределов допускаемой погрешности весов (p_LS)	0,7
Обозначение по влажности	СН
Напряжение питания, В	5…12
Входное сопротивление, Ом	450±25,0
Выходное сопротивление, Ом	400±4,0
Сопротивление изоляции, не менее, МОм	1000
Рабочий диапазон температур, °С	от минус 10 до плюс 35
Степень защиты по ГОСТ 14254	IP65

максимальная нагрузка на датчики от 0,05 до 0,5т;
класс точности датчика - С1 или С3;
датчики выпускается с кабельным выводом;
длина кабеля датчика варьируется от 2 до 10м;
кабель датчика - четырех или шести жильный;
входное сопротивление - 450 Ом;
выходное сопротивление - 400 Ом;
средний срок службы - не менее 10 лет;
гарантия - 12 месяцев

Масса - 2,0 кг

платформенные весы;
бункерные весы;
монорельсовые весы;
бункерные дозаторы

Датчик тензорезисторный весоизмерительный определяет показатель массы, работает на сжатие и применяется в качестве комплектующего элемента в дозирующем и весовом оборудовании.

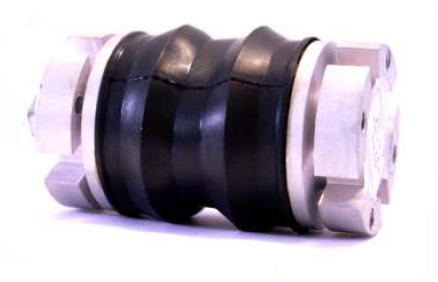

Весоизмерительный датчик 4502 является упругим элементом в виде консольной балки, в её средней части образован параллелограмм, сверху и снизу которого размещается фольговый тензорезистор. На торцах диаметром 68 мм, выполненных заодно с параллелограммом, расположены отверстия для крепежа датчика на устройствах приёма груза.

Измеряемое усилие передается от элементов силовведения к упругому элементу, вызывая деформацию тензорезисторов, в результате чего на выходной диагонали моста образуется сигнал, пропорциональный измеряемому усилию. Соединение со вторичной аппаратурой осуществляется через кабельный вывод датчика.
