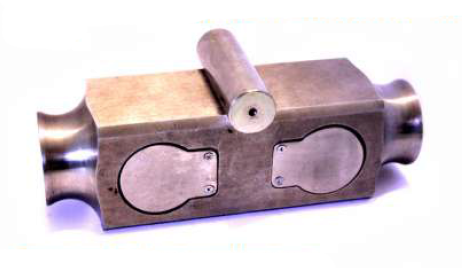

Датчик весоизмерительный тензорезисторный «балочного» типа 4513



Патент
Гарантия от 12 месяцев
Применяется для автомобильных, вагонных, платформенных, бункерных весов; бункерных дозаторов.
Датчик весоизмерительный тензорезисторный «балочного» типа 4513 находит применение в конструкциях устройств дозации и измерения массы. Датчик выполнен в соответствии с ГОСТ 12997 по параметру стойкости к климатическим факторам.
Характеристика | Значение | |
Максимальная нагрузка (Emax), т | 10; 20; 50 | |
Класс точности по ГОСТ Р 8.726 | С1 | С3 |
Максимальное число поверочных интервалов, nmax (Emax/v) | 1000 | 3000 |
Минимальная статическая нагрузка (Emin), т | 0 | |
Значение поверочного интервала, v, кг | Emax/nmax | |
Номинальный относительный выходной сигнал при Emax, мВ/В | 2 | |
Номинальный выходной сигнал при Emin, % от Emax | 2,5 | |
Доля от пределов допускаемой погрешности весов (pLS) | 0,7 | |
Обозначение по влажности | СН | |
Напряжение питания, В | 5…12 | |
Входное сопротивление, Ом | 760±4,0 | |
Выходное сопротивление, Ом | 800±8,0 | |
Сопротивление изоляции, не менее, МОм | 1000 | |
Рабочий диапазон температур, °С | от минус 50 до плюс 50 | |
Степень защиты по ГОСТ 14254 |
IP68 |
- максимальная нагрузка на датчики от 10 до 50т;
- класс точности датчика - С1 или С3;
- датчики выпускается с кабельным выводом;
- длина кабеля датчика варьируется от 2 до 10м;
- кабель датчика - четырех жильный;
- входное сопротивление - 760 Ом;
- выходное сопротивление - 800 Ом;
- средний срок службы - не менее 10 лет;
- гарантия - 12 месяцев

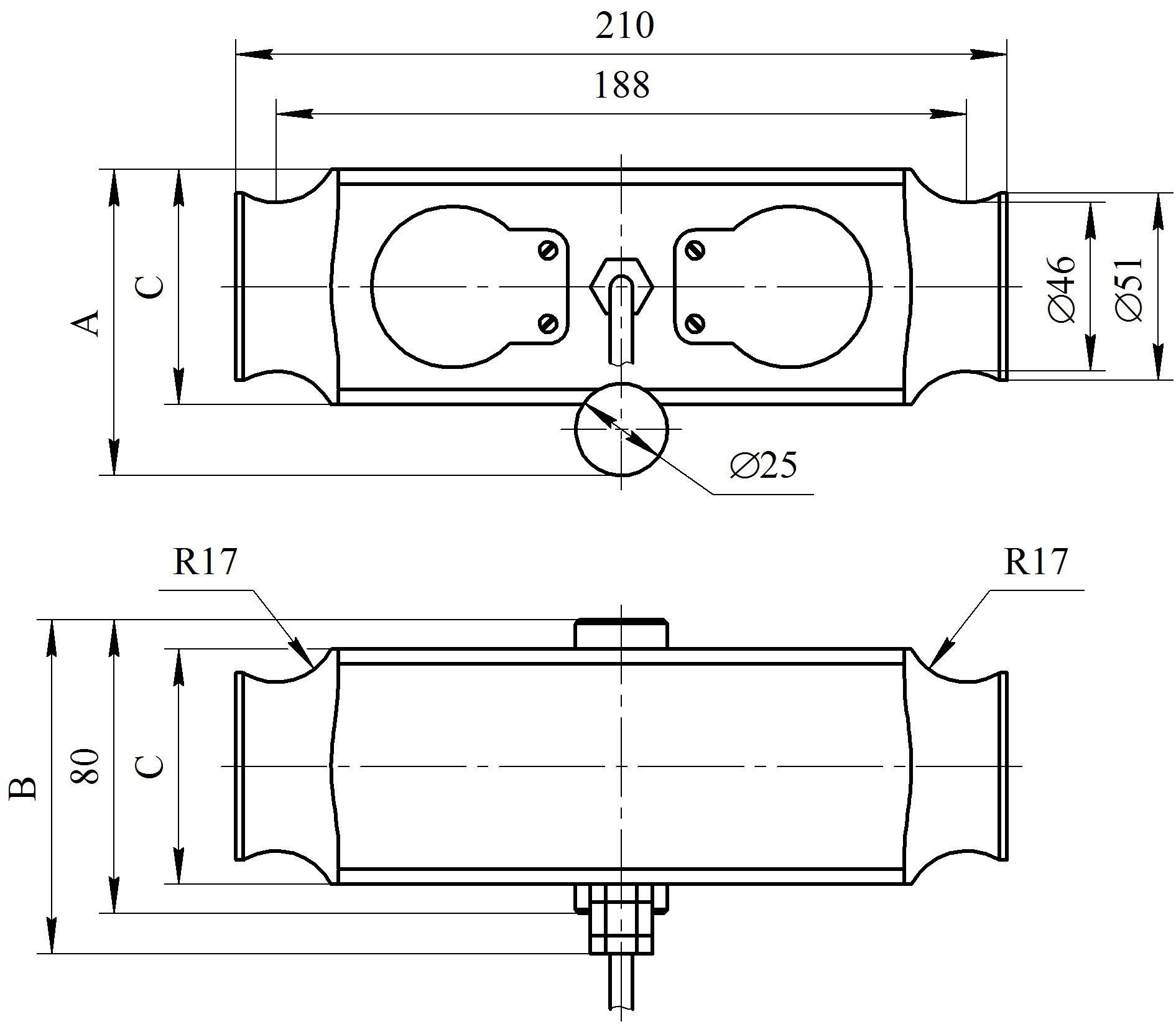

Emax, т | А, мм | В, мм | С, мм | Масса, кг |
10; 20 | 84 | 91 | 64 | 5,2 |
50 | 96 | 97 | 76 | 7,5 |
- автомобильные весы;
- вагонные весы;
- платформенные весы;
- бункерные весы;
- бункерные дозаторы
Датчик весоизмерительный тензорезисторный «балочного» типа 4513 находит применение в конструкциях устройств дозации и измерения массы. Датчик выполнен в соответствии с ГОСТ 12997 по параметру стойкости к климатическим факторам.
Основным компонентом датчика является упругий элемент в виде двухопорной балки, при помощи клеевой основы и подложки соединённый с фольговыми тензорезисторами. Для увеличения точности измерения применяется мостовая схема компоновки тензорезисторных элементов. При давлении на датчик они образуют аналоговый сигнал, который по мощности пропорционален усилию давления.

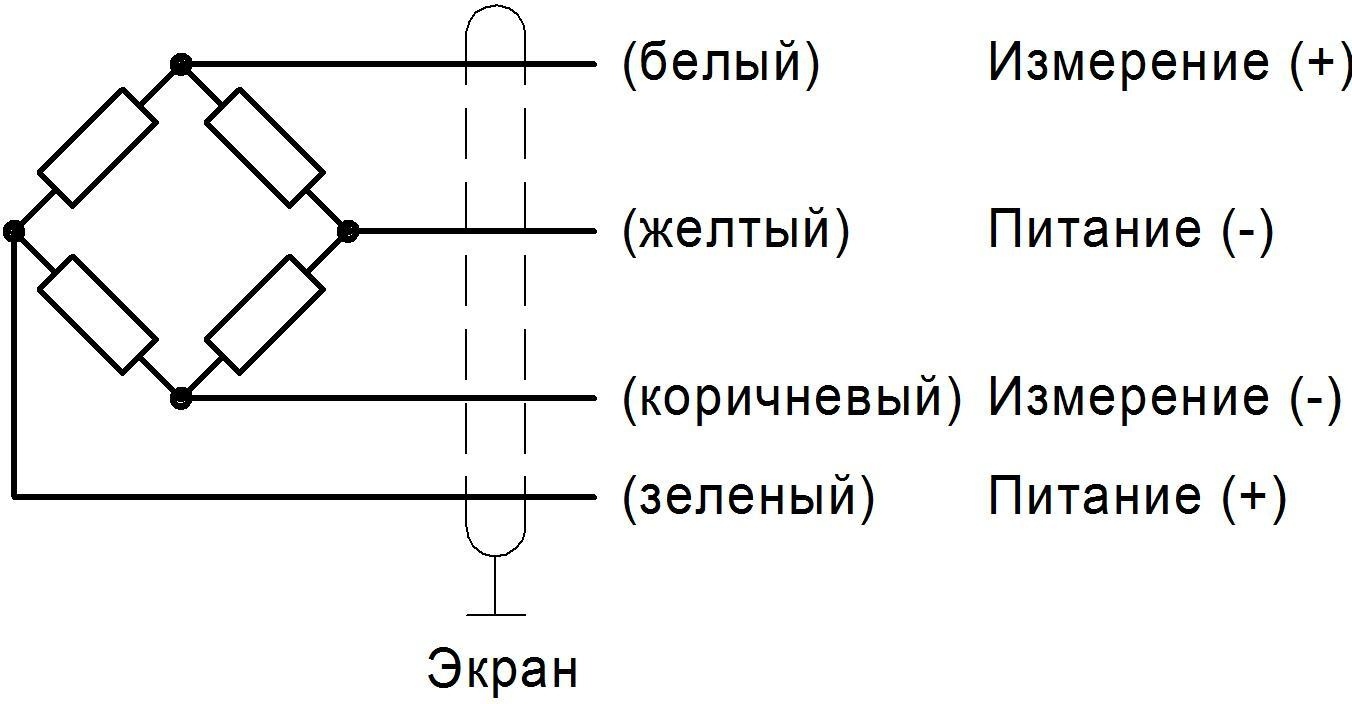

В датчике использована четырёхпроводная электросхема с термокомпенсационной системой. Подключение устройства к измерительному оборудованию реализовано при помощи предусмотренного кабельного вывода. В устройстве применена степень защиты оболочки IP68, при этом рабочие температуры укладываются в диапазон от +50 °С до -50 °С.
Основным компонентом датчика является упругий элемент в виде двухопорной балки, при помощи клеевой основы и подложки соединённый с фольговыми тензорезисторами. Для увеличения точности измерения применяется мостовая схема компоновки тензорезисторных элементов. При давлении на датчик они образуют аналоговый сигнал, который по мощности пропорционален усилию давления.
В датчике использована четырёхпроводная электросхема с термокомпенсационной системой. Подключение устройства к измерительному оборудованию реализовано при помощи предусмотренного кабельного вывода. В устройстве применена степень защиты оболочки IP68, при этом рабочие температуры укладываются в диапазон от +50 °С до -50 °С.
