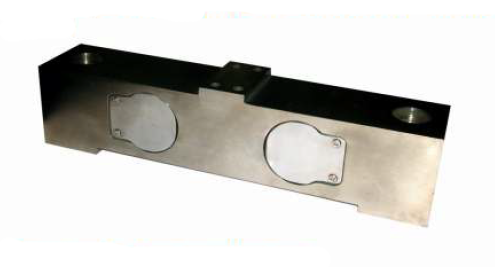

Датчик весоизмерительный тензорезисторный «балочного» типа 4514

заказать

Датчики «балочного типа» выпускаются по ГОСТ 8.631-2013 и Техническим условиям ТУ 4273-020-16695547-2015, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.314.А № 63735) и внесены в Государственный реестр средств измерений за № 65293-16.

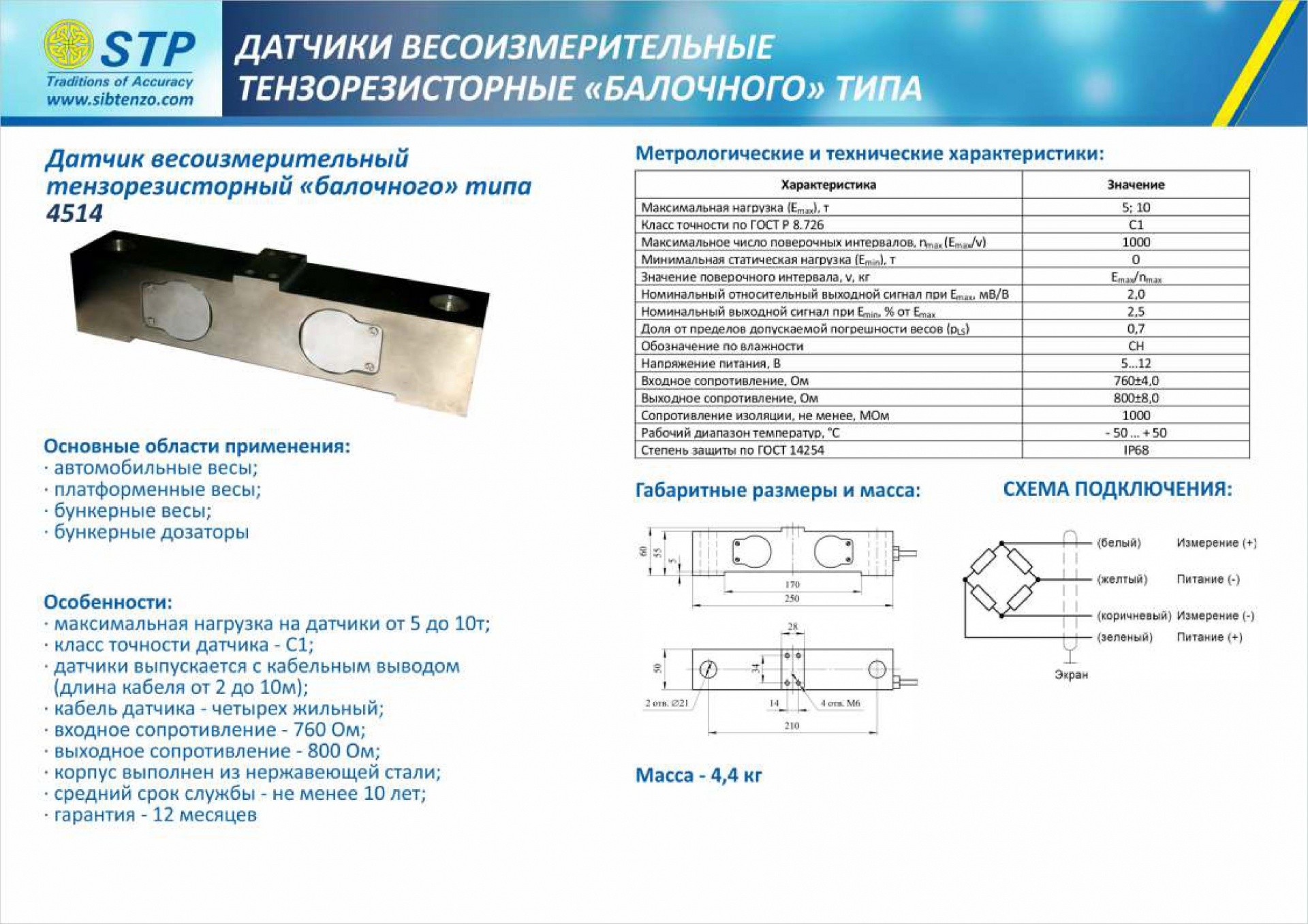

скачать брошюру!

Особенности
Область применения
Характеристики

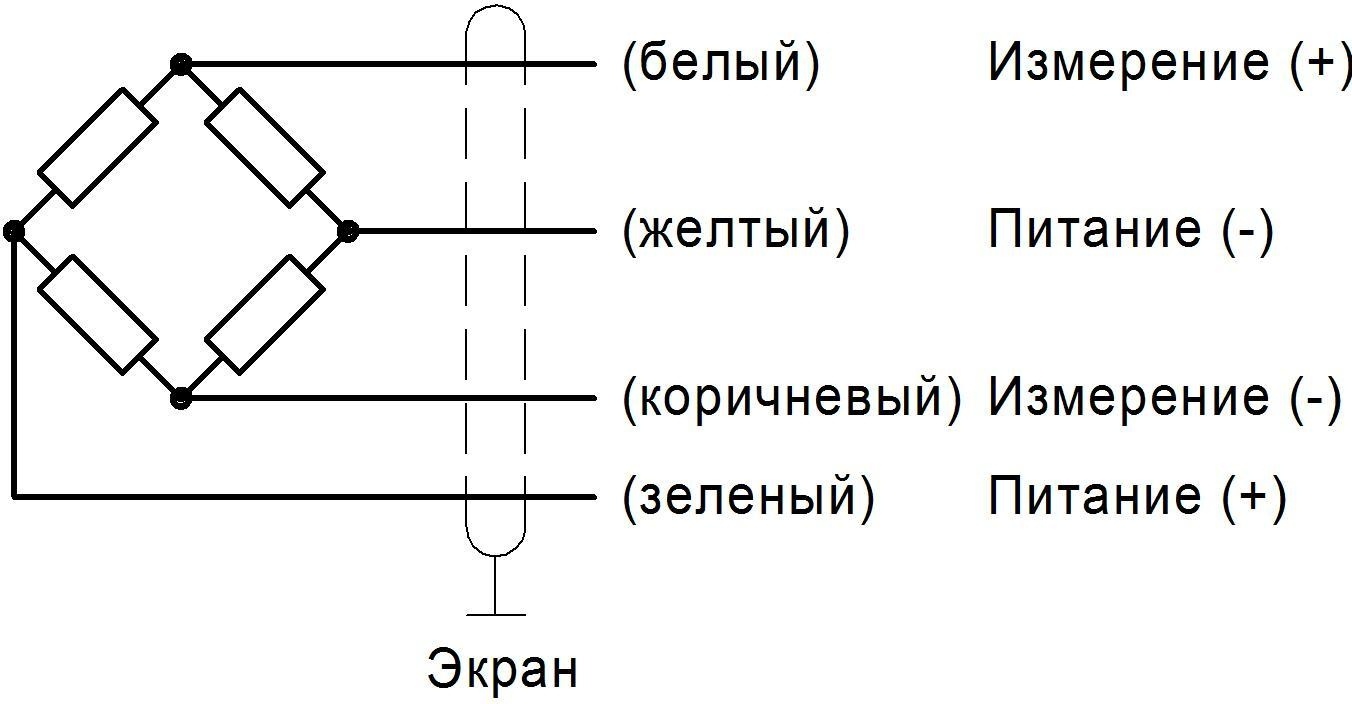

Схемы

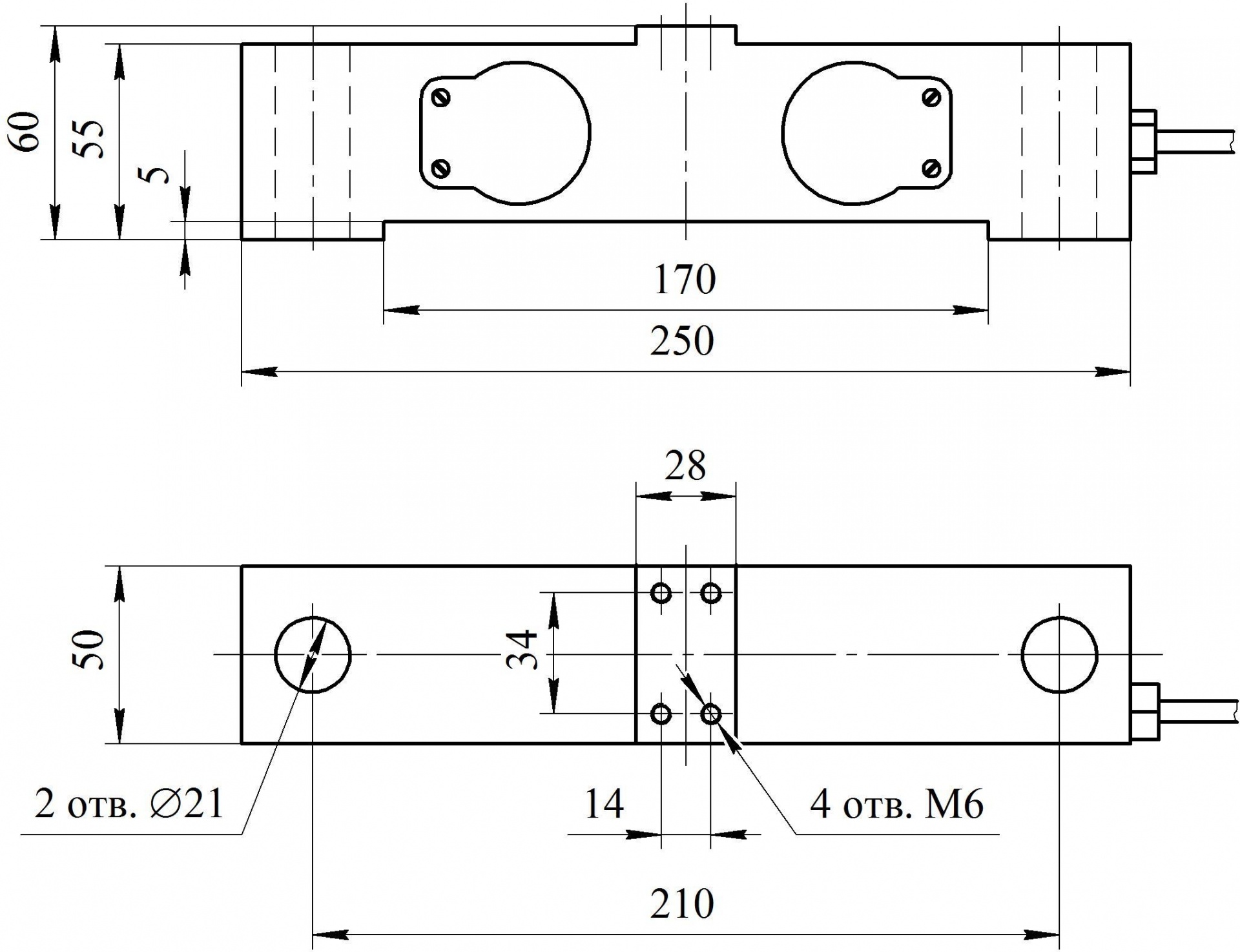

Габариты
Описание

Характеристика	Значение
Максимальная нагрузка (E_max), т	5; 10
Класс точности по ГОСТ Р 8.726	С1
Максимальное число поверочных интервалов, n_max(E_max/v)	1000
Минимальная статическая нагрузка (E_min), т	0
Значение поверочного интервала, v, кг	E_max/n_max
Номинальный относительный выходной сигнал при E_max, мВ/В	2,0
Номинальный выходной сигнал при E_min, % от E_max	2,5
Доля от пределов допускаемой погрешности весов (p_LS)	0,7
Обозначение по влажности	СН
Напряжение питания, В	5…12
Входное сопротивление, Ом	760±4,0
Выходное сопротивление, Ом	800±8,0
Сопротивление изоляции, не менее, МОм	1000
Рабочий диапазон температур, °С	от минус 50 до плюс 50
Степень защиты по ГОСТ 14254	IP68

максимальная нагрузка на датчики от 5 до 10 т;
класс точности датчика - С1;
датчики выпускается с кабельным выводом;
длина кабеля датчика варьируется от 2 до 10 м;
кабель датчика - четырех жильный;
входное сопротивление - 760 Ом;
выходное сопротивление - 800 Ом;
средний срок службы - не менее 10 лет;
гарантия - 12 месяцев

Масса - 4,4 кг

автомобильные весы;
платформенные весы;
бункерные весы;
бункерные дозаторы

При сборке весов различного типа (вагонных, автомобильных и платформенные) применяется датчик весоизмерительный тензорезисторный «балочного» типа 4514. Устройство выполняет функцию измерения массы объекта, показатель номинального усилия расположен в диапазоне от 50 до 200 кН.

Входящий в конструкцию датчика гибкий элемент с прикреплёнными на него тензорезисторами деформируется под действием давления объекта. В результате этого в гибком элементе меняется электрическое сопротивление, а в мостовой схеме тензорезисторов формируется электросигнал – мощность сигнала прямо пропорциональна давлению, которое объект оказывает на датчик.

Преобразователь получает сигнал и после обработки выдаёт значение массы объекта. Для беспрепятственного соединения датчика и вторичного преобразователя в конструкции предусмотрен также кабельный вывод.
