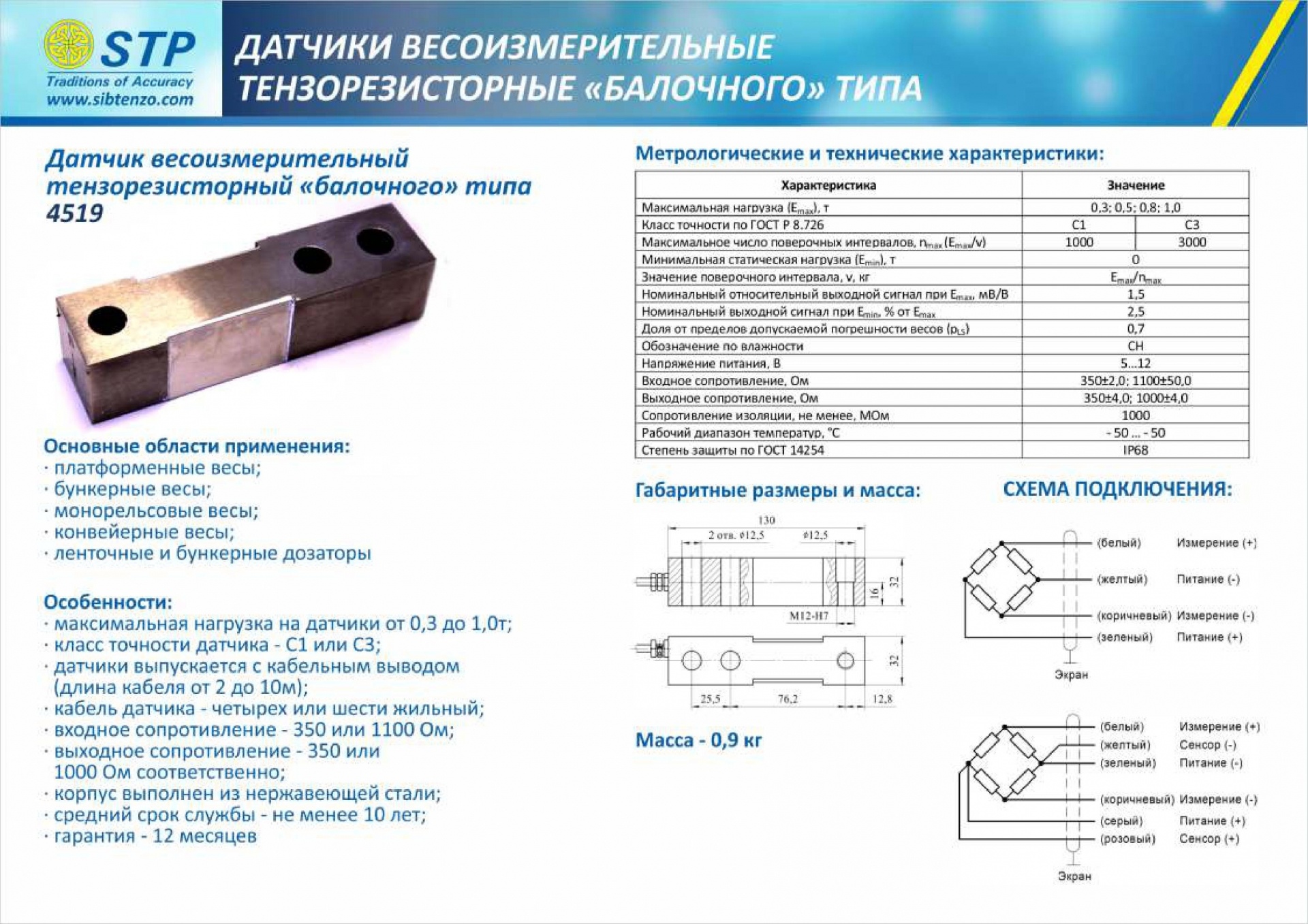

Датчик весоизмерительный тензорезисторный «балочного» типа 4519
Продукция

Датчик весоизмерительный тензорезисторный «балочного» типа 4519

Патент
Гарантия от 12 месяцев
Датчики «балочного типа» выпускаются по ГОСТ 8.631-2013 и Техническим условиям ТУ 4273-020-16695547-2015, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.314.А № 63735) и внесены в Государственный реестр средств измерений за № 65293-16.
     Характеристика     Значение
     Максимальная нагрузка (Emax), т      0,3; 0,5; 0,8; 1,0
     Класс точности по ГОСТ Р 8.726      С1 С3
     Максимальное число поверочных интервалов, nmax (Emax/v)      1000 3000
     Минимальная статическая нагрузка (Emin), т      0
     Значение поверочного интервала, v, кг      Emax/nmax
     Номинальный относительный выходной сигнал при Emax, мВ/В      1,5
     Номинальный выходной сигнал при Emin, % от Emax      2,5
     Доля от пределов допускаемой погрешности весов (pLS)      0,7
     Обозначение по влажности      СН
     Напряжение питания, В      5…12
     Входное сопротивление, Ом      350±2,0; 1100±50,0
     Выходное сопротивление, Ом     350±4,0; 1000±4,0
     Сопротивление изоляции, не менее, МОм      1000
     Рабочий диапазон температур, °С      от минус 50 до плюс 50
     Степень защиты по ГОСТ 14254      IP68

  • максимальная нагрузка на датчики от 0,3 до 1,0т;
  • класс точности датчика - С1 или С3;
  • датчики выпускается с кабельным выводом;
  • длина кабеля датчика варьируется от 2 до 10м;

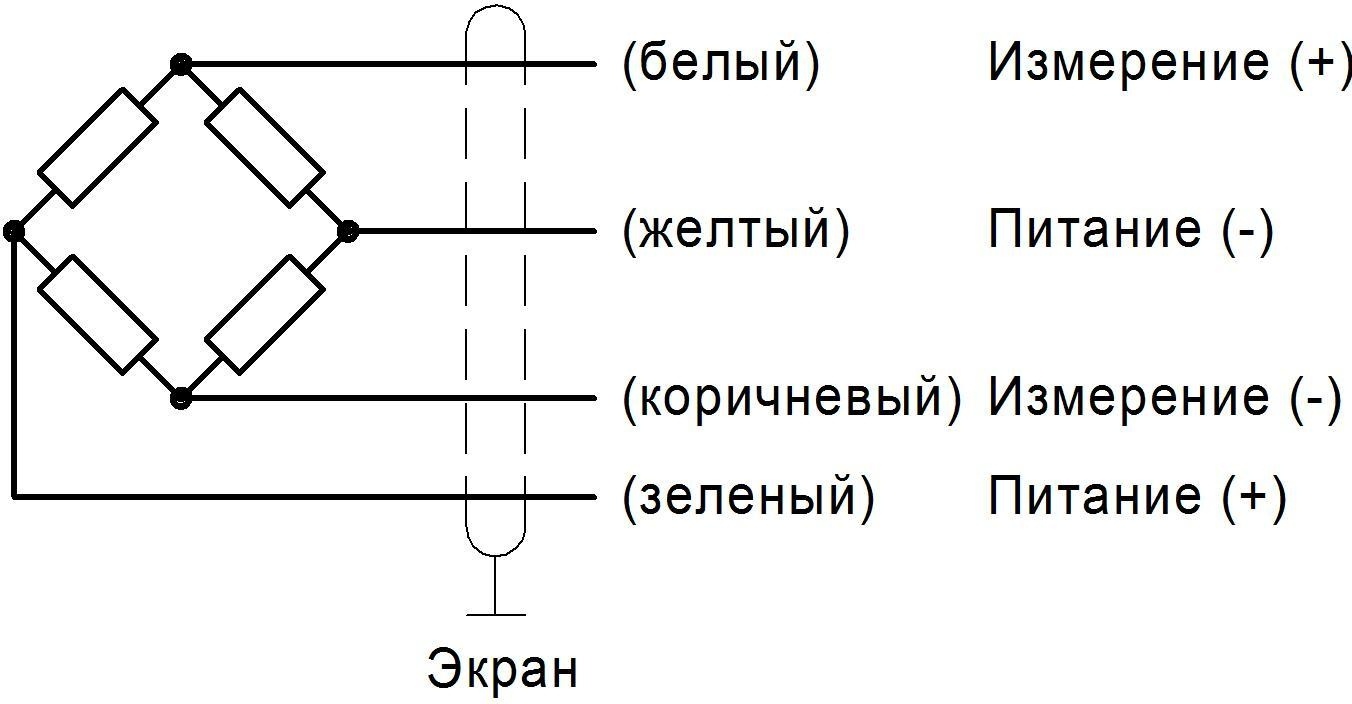

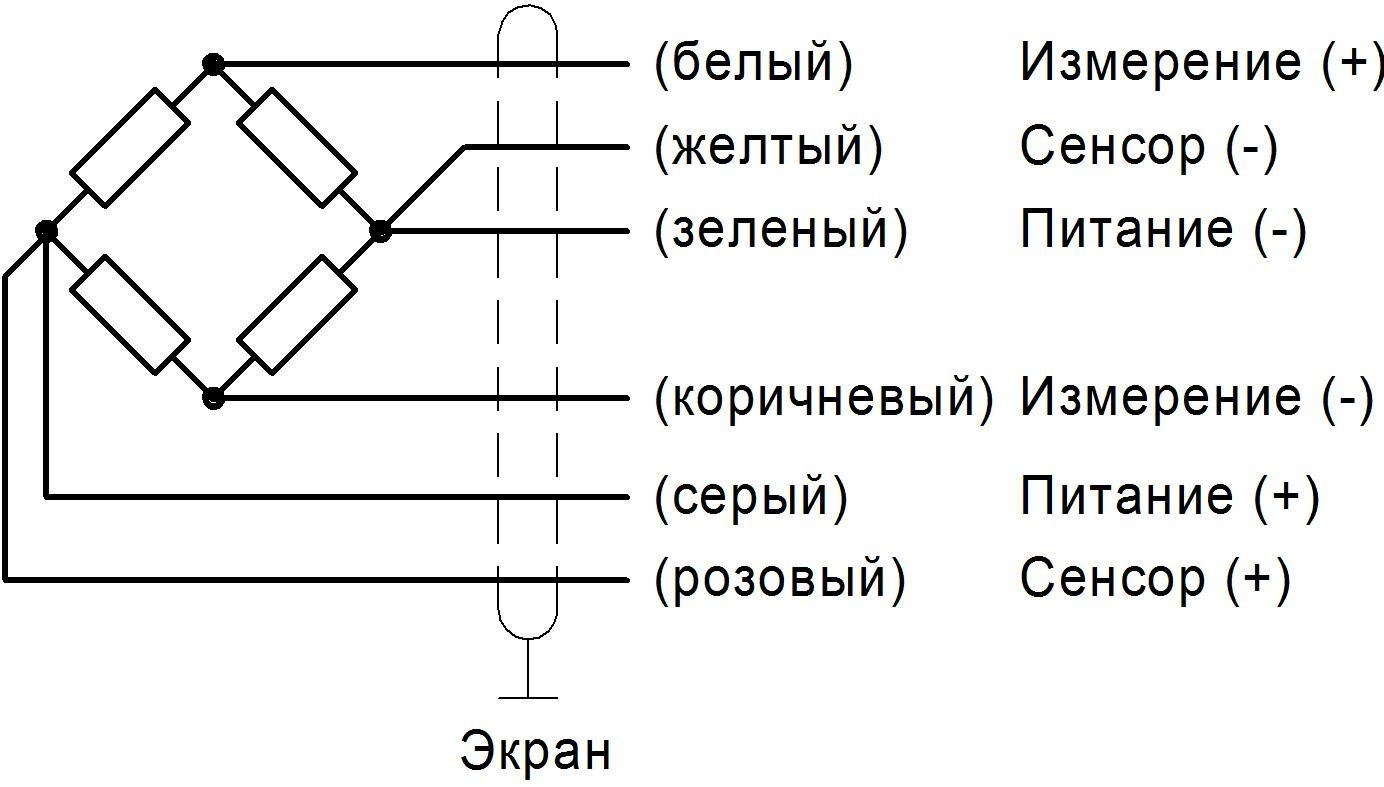

  • кабель датчика - четырех или шести жильный;
  • входное сопротивление - 350 или 1100 Ом;
  • выходное сопротивление - 350 или 1000 Ом соответственно;
  • средний срок службы - не менее 10 лет;
  • гарантия - 12 месяцев

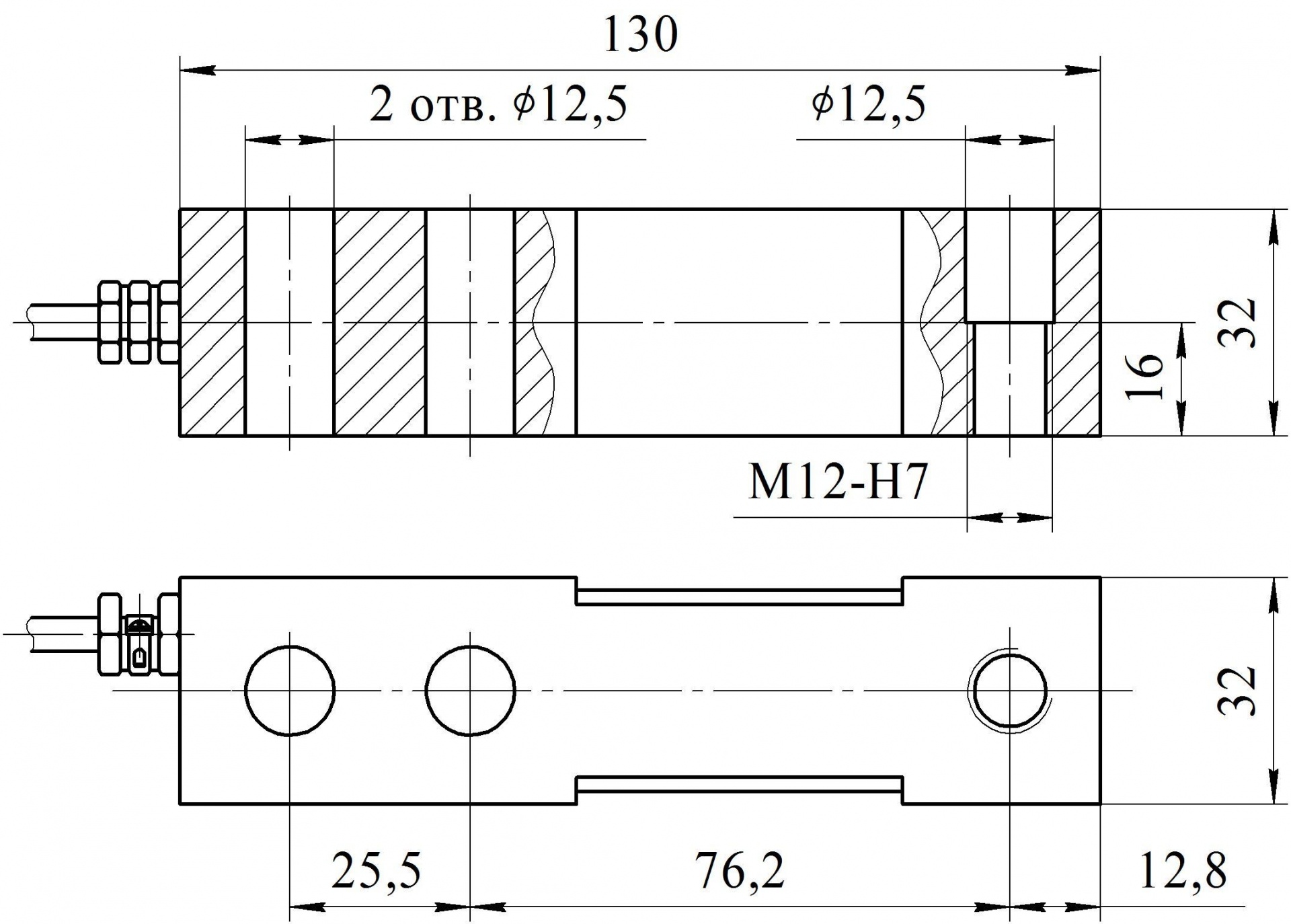

Масса - 0,9 кг
  • платформенные весы;
  • бункерные весы;
  • монорельсовые весы;
  • конвейерные весы;
  • ленточные и бункерные дозаторы
Для измерения веса, а также нагрузки, оказываемой на объект, с успехом применяется датчик весоизмерительный тензорезисторный «балочного» типа 4519. Устройство преобразует нагрузку в пропорциональный электросигнал, при измерении которого получаем силу исходной нагрузки. Датчики включаются в конструкции различных весов (монорельсовые, платформенные, конвейерные, бункерные), а также в ленточных и бункерных дозирующих устройств.

В основе устройства заключён упругий элемент, имеющий форму консольной балки. Именно на него крепятся тензорезисторы, расположенные по мостовой схеме – такая конфигурация делает результат измерений точнее.

Конструкция датчика также дополняется печатной платой и регулировочными тензорезисторами – эти компоненты заключены в полость внутри датчика, которая во избежание прямого доступа заливается специальным веществом-герметиком.
Под действием нагрузки на датчик, расположенные в нём тензорезисторы меняют электрическое сопротивление, при этом в местах их крепления к упругому элементу образуется деформация, а на выходе мостовой схемы формируется электрический сигнал. Измерив мощность сигнала, можно получить значение действующей на датчик нагрузки.
