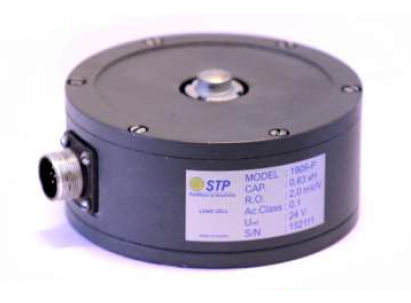

Датчик весоизмерительный тензорезисторный «колонного» типа 1909

Датчик весоизмерительный тензорезисторный «колонного» типа 1909

Патент

Гарантия от 12 месяцев

В избранное

Скачать брошюру

Получить расчет

Заказать

Датчики «колонного типа» выпускаются по ГОСТ 8.631-2013 и Техническим условиям ТУ 4273-020-16695547-2015, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.314.А № 63736) и внесены в Государственный реестр средств измерений за № 65294-16.

Особенности
Область применения
Характеристики
Схемы

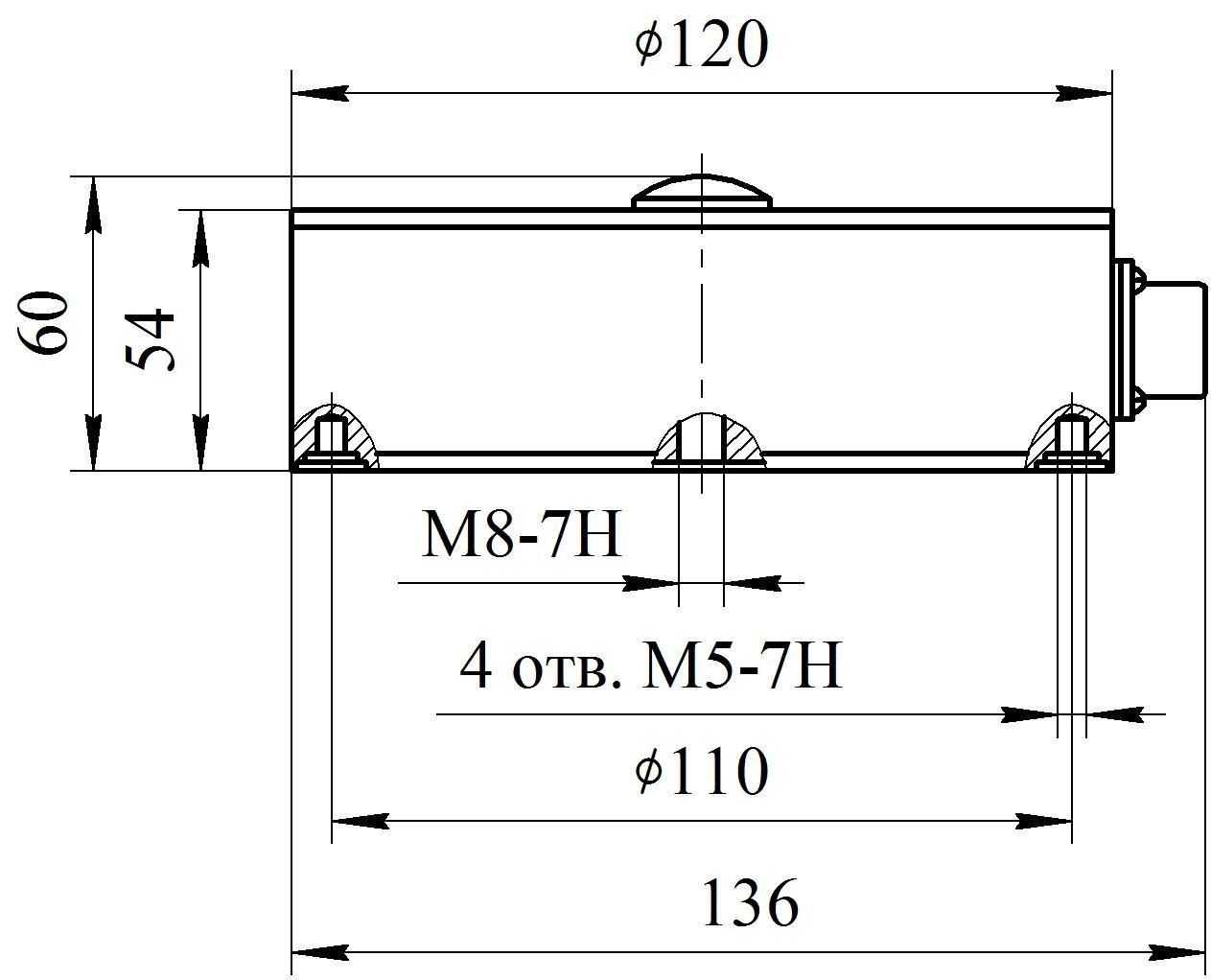

Габариты
Описание

Характеристика	Значение
Максимальная нагрузка (E_max), т	0,01; 0,015; 0,02; 0,025; 0,032; 0,04; 0,05; 0,063; ОД; 0,125; 0,15; 0,2; 0,25; 0.4; 0.5: 0.6; 1.0
Класс точности по ГОСТ Р 8.726	С1
Максимальное число поверочных интервалов, n_max(E_max/v)	1000
Минимальная статическая нагрузка (E_min), т	0
Значение поверочного интервала, v, кг	E_max/n_max
Номинальный относительный выходной сигнал при E_max, мВ/В	2,0
Номинальный выходной сигнал при E_min, % от E_max	0,5
Доля от пределов допускаемой погрешности весов (p_LS)	0,7
Обозначение по влажности	СН
Напряжение питания, В	24
Входное сопротивление, Ом	760±4.0
Выходное сопротивление, Ом	800±8,0
Сопротивление изоляции, не менее, МОм	1000
Рабочий диапазон температур, °С	от минус 50 до плюс 50
Степень защиты по ГОСТ 14254	IPXX

максимальная нагрузка на датчики от 0,01 до 1,0т;
класс точности датчика - С1;
датчики выпускается с герметичным кабельным разъемом;
кабель датчика - шести жильный;
входное сопротивление - 760 Ом;
выходное сопротивление - 800 Ом;
корпус выполнен из нержавеющей стали;
средний срок службы - не менее 10 лет;
гарантия -12 месяцев

Масса - 2,6 кг

Датчик применяется в бункерных весах и дозирующих устройствах; платформенных весах; подвесных бункерных весах.

Датчик весоизмерительный тензорезисторный «колонного» типа 1909 позволяет измерить деформирующее усилие статичного либо медленно меняющегося значения. Благодаря этому устройство неизменно применяется в конструкциях весоизмерительного и дозирующего оборудования, в частности в электронных тензометрических весах различного типа.

Сфера применения широка: промышленные предприятия, сельскохозяйственные комплексы, торговая отрасль. Применение датчиков способствует автоматизации технологических процессов на предприятиях.

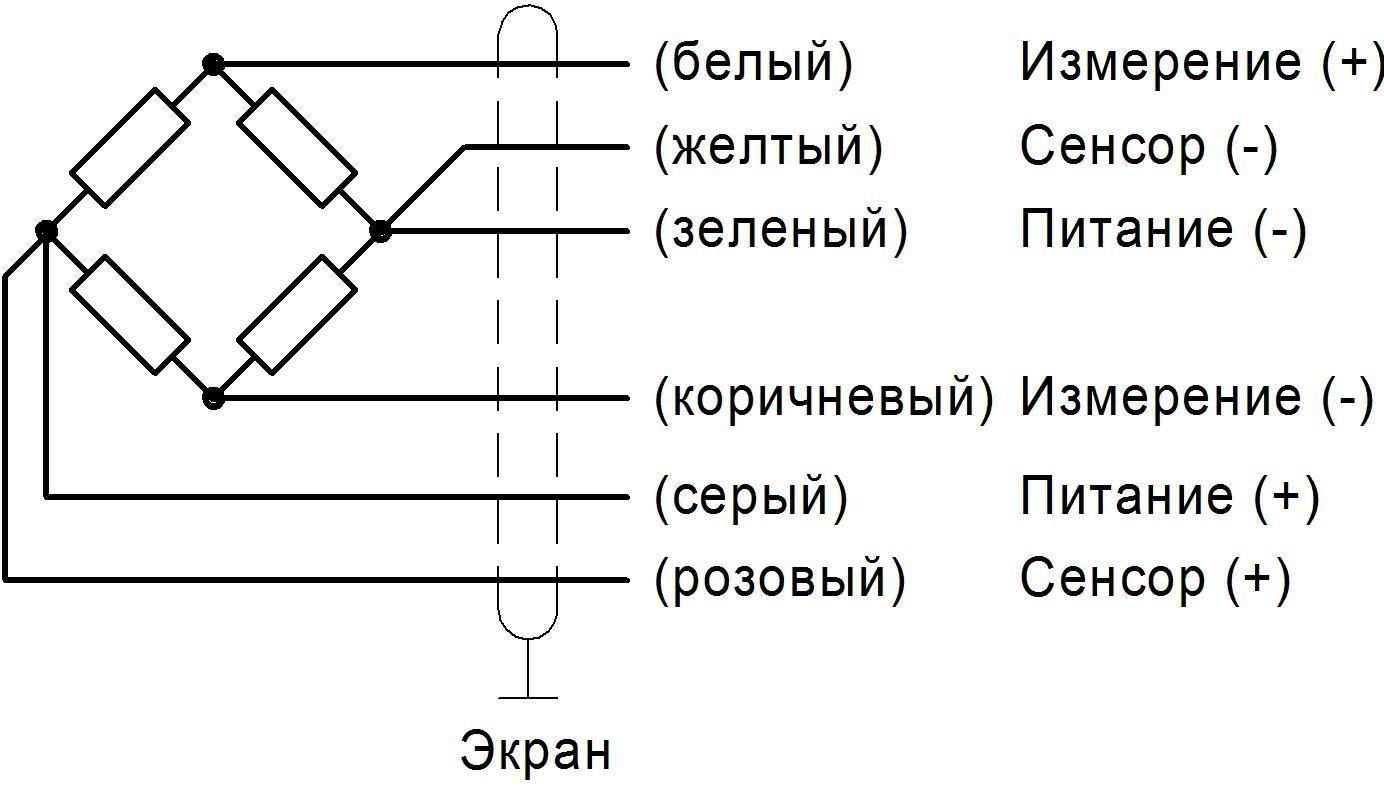

В мостовую схему включены тензорезисторы, которые изменяют значение электрического сопротивления при деформации чувствительного элемента датчика. Образующийся при этом аналоговый сигнал в выходной части датчика оказывается пропорционален силе давления на датчик, таким образом, становится возможным определение массы объекта.
