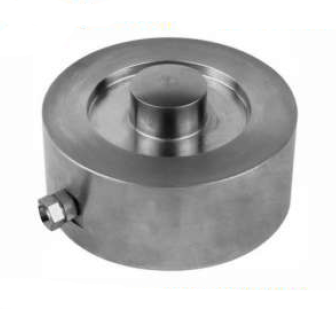

Датчик весоизмерительный тензорезисторный «колонного» типа 9035
Продукция

Датчик весоизмерительный тензорезисторный «колонного» типа 9035

Патент
Гарантия от 12 месяцев

Датчики «колонного типа» выпускаются по ГОСТ 8.631-2013 и Техническим условиям ТУ 4273-020-16695547-2015, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.314.А № 63736) и внесены в Государственный реестр средств измерений за № 65294-16.

Характеристика

Значение

Максимальная нагрузка (Emax), т

0,05; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0; 10,0

Класс точности по ГОСТ Р 8.726

С1

С3

Максимальное число поверочных интервалов, nmax (Emax/v)

1000

3000

Минимальная статическая нагрузка (Emin), т

0

Значение поверочного интервала, v, кг

Emax/nmax

Номинальный относительный выходной сигнал при Emax, мВ/В

1,5

Номинальный выходной сигнал при Emin, % от Emax

2,5

Доля от пределов допускаемой погрешности весов (pLS)

0,7

Обозначение по влажности

СН

Напряжение питания, В

5…12

Входное сопротивление, Ом

380±2,0

Выходное сопротивление, Ом

400±4,0

Сопротивление изоляции, не менее, МОм

1000

Рабочий диапазон температур, °С

от минус 50 до плюс 50

Степень защиты по ГОСТ 14254

IP54

  • максимальная нагрузка на датчики от 0,05 до 10т;
  • класс точности датчика - С1 или С3;

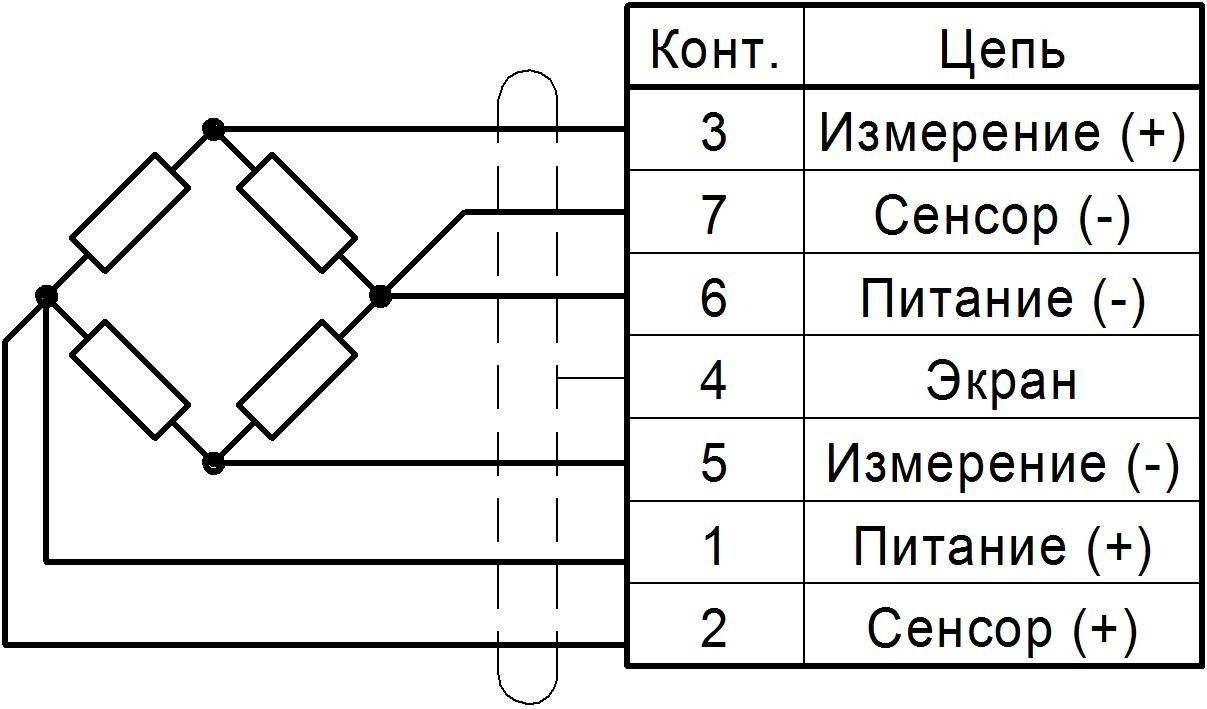

  • датчики выпускается как с герметичным кабельным разъемом, так и с кабельным выводом;
  • длина кабеля датчика варьируется от 2 до 10м;

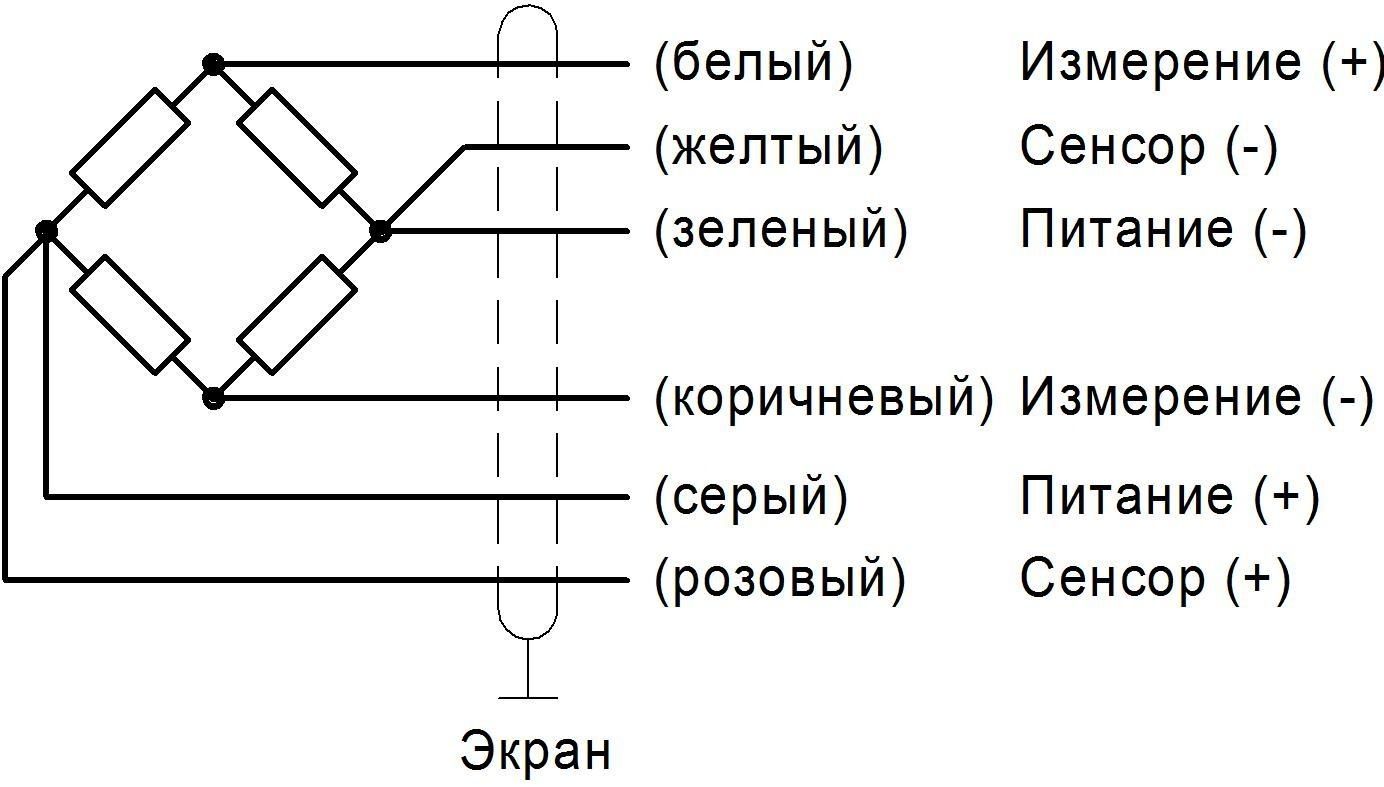

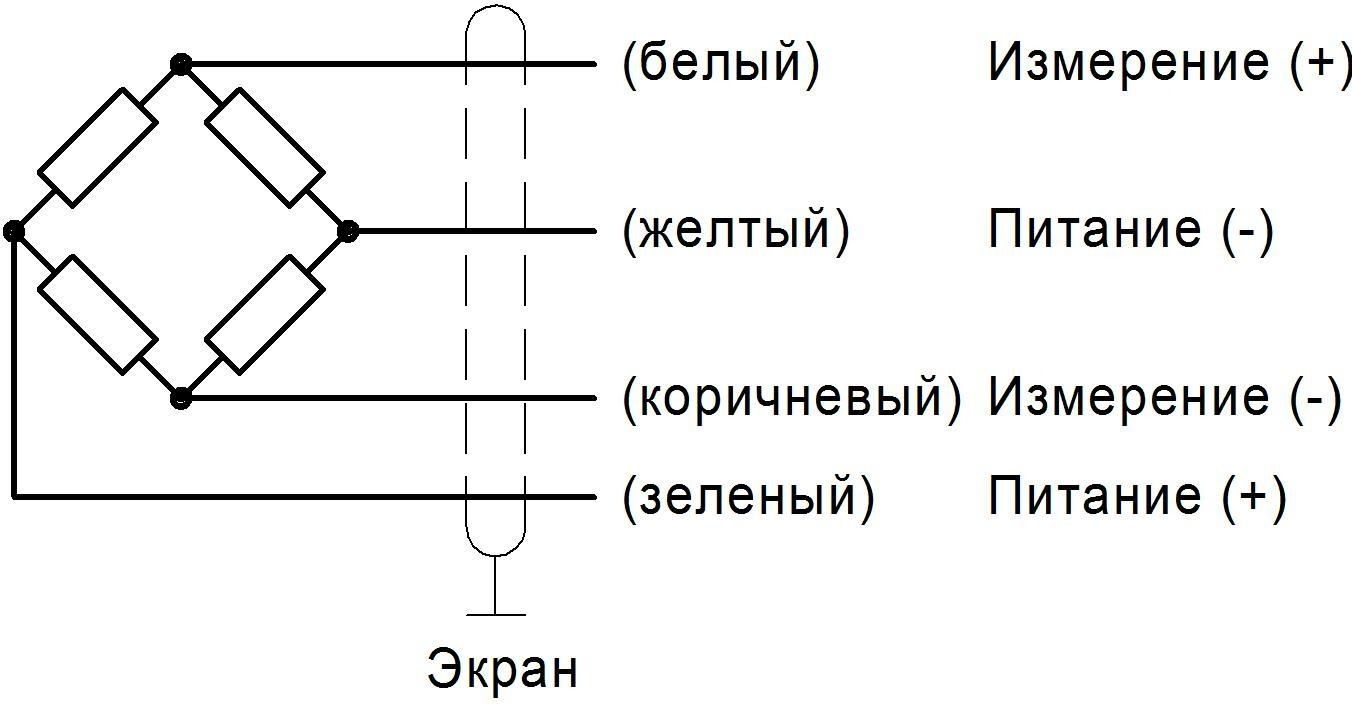

  • кабель датчика - четырех или шести жильный;
  • входное сопротивление - 380 Ом;
  • выходное сопротивление - 400 Ом;
  • средний срок службы - не менее 10 лет;
  • гарантия - 12 месяцев

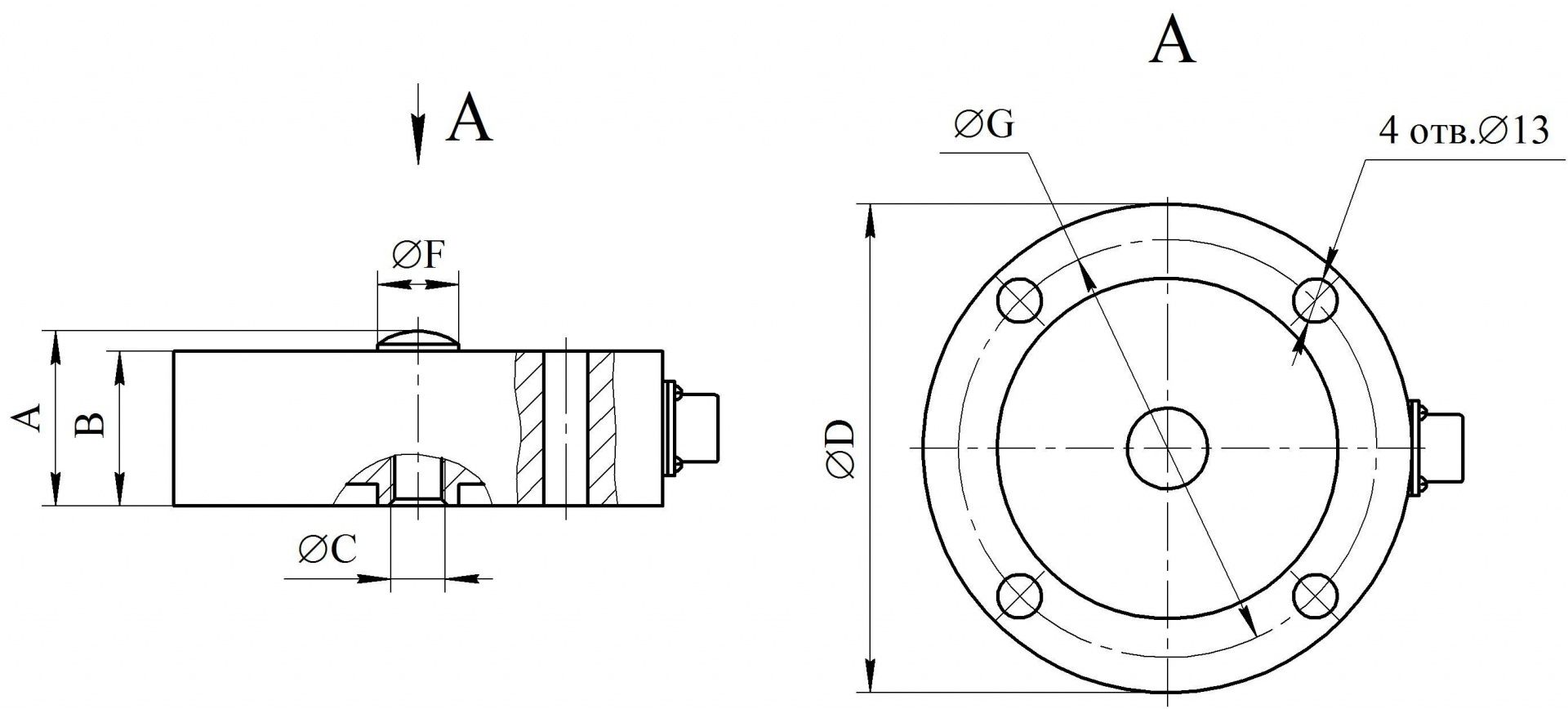

Emax, т

А, мм

В, мм

∅С, мм

∅D, мм

∅E, мм

∅F, мм

∅G, мм

Масса, кг

0,05; 0,1; 0,2; 0,5; 1,0; 2,0

52

46

М16×1,5

145

13

24

124

4,1


5,0

60

50

М27×1,5

165

13

40

148

5,8

10,0

70

60

М27×1,5

165

13

40

148

6,5


  • автомобильные весы;
  • платформенные весы;
  • бункерные весы;
  • бункерные дозаторы
Датчик весоизмерительный тензорезисторный «колонного» типа 9035 является высокоэффективным средством для определения массы, и потому незаменим в качестве компонента весоизмерительных комплексов. Он находит применение в дозирующем оборудовании, бункерных, автомобильных и платформенных весах. Элемент способен воспринимать усилие в пределах от 0,5 до 100 кН.

Действие весоизмерительного датчика основано на способности к деформации его чувствительного элемента – в зависимости от меры прилагаемого к датчику усилия варьируется сила электрического сопротивления входящего в схему тензорезистора. На выходе изделия формируется аналоговый сигнал, который прямо пропорционален силе деформации, а значит и весу объекта.
