Тензорезисторы фольговые константановые одиночные

от 100 ₽
Патент
Гарантия от 12 месяцев

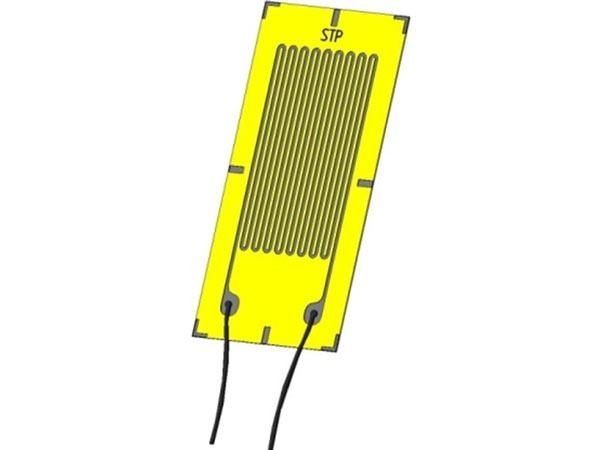

Тензорезисторы позволяют обнаружить незаметные удлинения или деформации, встречающихся в конструкциях. Измерение таких удлинений позволяет измерить механическое напряжение от приложенной к объекту нагрузки. Напряжение - важный фактор, обуславливающий прочность и безопасность конструкций. Тензорезисторы, выпускаемые СИБТЕНЗОПРИБОР, применимы для измерения различных типов напряжений, от статического до динамического, и напряжений вызванных ударом. Тензорезисторы СИБТЕНЗОПРИБОР также обеспечивают измерения в различных областях и могут быть применены к конструкциям различных форм и материалов.

Тензорезисторы фольговые ФК выпускаются по ГОСТ 21616-91 и Техническим условиям ТУ 4273-006-16695547-2016, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.164.А № 66785) и внесены в Государственный реестр средств измерений за № 68200-17.


Наименование характеристики

Значение

Диапазон измерения деформации, млн-1

±3000

Номинальная база, мм

0,5; 1,0; 2,0; 3,0; 4,0; 5,0; 6,0; 8,0; 10,0; 15,0; 20,0; 30,0; 40,0; 50,0; 60,0

Допустимое отклонение от номинальной базы, %

±25

Номинальное сопротивление, Ом

50; 100; 120; 200; 350; 400; 700; 1000

Предельное относительное отклонение сопротивления в партии от номинального для групп качества А, Б, В соответственно, %, не более

±0,35; ±0,8; ±1,0

Среднее значение чувствительности при нормальных условиях

от 1,90 до 2,30

Среднее квадратическое отклонение (СКО) чувствительности при нормальных условиях для групп качества А, Б, В, соответственно, не более

0,02; 0,03; 0,05

Нелинейность функции преобразования при нормальных условиях для групп качества А, Б, В соответственно, %, не более

1; 2; 3

Среднее значение часовой ползучести при нормальных условиях для групп качества А, Б, В соответственно, %, не более

±0,5; ±1,0; ±1,5

СКО часовой ползучести при нормальных условиях для групп качества А, Б, В соответственно, %, не более

0,5; 1,0; 1,5

СКО погрешности аппроксимации функции влияния температуры на чувствительность для групп качества А, Б, В, соответственно, не более

0,02; 0,04; 0,07

Температурная характеристика сопротивления (ТХС),

где t – температура в °С

С0, С1, С2 и С3 – коэффициенты.


СКО погрешности аппроксимации, мкОм/Ом, не более

10; 40; 100

Максимальное значение ТХС в рабочей области значений температуры, для групп качества А, Б, В, соответственно, мкОм/Ом, не более

800; 1300; 1800

СКО максимального значения ТХС в рабочей области значений температуры для групп качества А, Б и В соответственно, мкОм/Ом, не более

20; 50 и 100

Среднее значение воспроизводимости начального сопротивления для групп качества А, Б, В соответственно, мкОм/Ом, не более

20; 40; 80

СКО воспроизводимости начального сопротивления для групп качества А, Б, В соответственно, мкОм/Ом, не более

30; 50; 75

Среднее значение часового дрейфа при максимальной температуре для групп качества А, Б, В соответственно, мкОм/Ом, не более

±20; ±100; ±500

СКО часового дрейфа при максимальной температуре для групп качества А, Б, В соответственно, мкОм/Ом, не более

5; 20; 60

Минимальное значение сопротивления изоляции в рабочей области значений температуры для групп качества А, Б, В соответственно, МОм

200; 50; 10


Максимальный рабочий ток питания, мА — 25
Масса, г, не более — 0,5
Нормальные условия эксплуатации:
  • температура воздуха, °С — от 18 до 25;
  • относительная влажность, % — от 30 до 60.
Рабочая область значений температуры, °С: от минус 50 до плюс 70.

Условное обозначение тензорезисторов

[I]ФК[II]-[III]-[IV]-[V]-[VI]-[VII]

Группа знаков [I] – тип подложки:
  • 1 – клеевая основа;
  • 2 – бумага;
Знак «ФК» – обозначение типа чувствительного элемента (фольга константановая).
Группа знаков [II] – конфигурация чувствительного элемента:
  • П – одиночные;
  • Р1...Р10 – розетки;
  • М1…М2 – мембраны.
Группа знаков [III] – длина чувствительного элемента (номинальная база), мм.
Группа знаков [IV] – номинальное электрическое сопротивление, Ом.
Группа знаков [V] – группа показателей точности.
Группа знаков [VI] – температурный коэффициент линейного расширения материала без множителя 106, при установке на который тензорезистор является термокомпенсированным, °С-1.

Группа знаков [VII] – исполнение:
  • С – стандартные выводы;
  • С1 – без выводов;
  • С2 – нестандартные выводы;
  • С3 – без защитного покрытия;
  • С4 – без выводов и защитного покрытия;
  • С5 – без выводов с облуженными точками.
Примеры записи условного обозначения:
  • тензорезисторы ФК на бумажной подложке, одиночные одноосевые прямоугольные, с базой 1мм, сопротивлением 50 Ом, высокостабильные, с коэффициент теплового расширения материала 12, без выводов: 2ФКП-1-50-А-12-С1;
  • тензорезисторы ФК на клеевой пленке, розетки, с базой 3мм, сопротивлением 400 Ом, для проведения различных испытаний, с коэффициент теплового расширения материала 16, со стандартными выводами: 1ФКР-3-400-Б-16-С.

Обозначение (группа знаков ФК[II]- [III]- [IV])

Номинальное

сопротивление, Ом

Номинальная база

(длина тензорешетки), мм

Длина

подложки*, мм

Ширина подложки*, мм

ФКП-0,5-100

100

0,5

5,0

2,3

ФКП-0,5-120

120

0,5

3,0

2,6

ФКП-1-50

50

1

6,6

5,5

ФКП-1-100

100

1

6,0

4,7

ФКП-1-120

120

1

4,3

3,5

ФКП-1-200

200

1

6,0

4,7

ФКП-1-350

350

1

4,8

3,4

ФКП-2-120

120

2

6,2

3,4

ФКП-2-350

350

2

6,5

4,5

ФКП-2-700

700

2

7,5

4,4

ФКП-2-1000

1000

2

7,2

4,5

ФКП-3-100

100

3

8,5

5,7

ФКП-3-120

120

3

6,4

3,5

ФКП-3-200

200

3

8,3

4,7

ФКП-3-350

350

3

7,4

4,4

ФКП-3-400

400

3

8,3

7,2

ФКП-3-700

700

3

10,9

5,9

ФКП-3-1000

1000

3

10,9

5,9

ФКП-4-120

120

4

8,2

3,6

ФКП-4-200

200

4

8,0

3,6

ФКП-4-350

350

4

8,2

4,2

ФКП-4-700

700

4

10,7

5,8

ФКП-4-1000

1000

4

10,7

5,8

ФКП-5-100

100

5

10,0

4,7

ФКП-5-120

120

5

10,0

4,0

ФКП-5-200

200

5

11,0

5,0

ФКП-5-350

350

5

10,7

5,2

ФКП-5-400

400

5

11,0

5,0

ФКП-5-700

700

5

10,7

5,8

ФКП-5-1000

1000

5

11,0

4,9

ФКП-6-120

120

6

9,7

4,2

ФКП-6-200

200

6

10,7

4,8

ФКП-6-350

350

6

10,4

5,4

ФКП-6-700

700

6

11,0

4,9

ФКП-6-1000

1000

6

13,9

5,9

ФКП-8-120

120

8

12,2

4,3

ФКП-8-200

200

8

11,0

6,0

ФКП-8-350

350

8

11,2

7,4

ФКП-8-700

700

8

11,2

7,4

ФКП-8-1000

1000

8

12,0

7,6

ФКП-10-100

100

10

15,0

3,7

ФКП-10-120

120

10

15,0

4,0

ФКП-10-200

200

10

22,0

7,7

ФКП-10-350

350

10

13,8

6,6

ФКП-10-400

400

10

15,0

5,4

ФКП-10-700

700

10

15,0

6,6

ФКП-10-1000

1000

10

18,0

8,0

ФКП-15-100

100

15

24

4,7

ФКП-15-120

120

15

24

4,7

ФКП-15-200

200

15

20,0

4,4

ФКП-15-350

350

15

20,0

5,8

ФКП-15-400

400

15

20,0

5,8

ФКП-15-700

700

15

20,0

6,6

ФКП-15-1000

1000

15

20,0

6,8

ФКП-20-100

100

20

29,5

4,7

ФКП-20-120

120

20

28,9

7,2

ФКП-20-200

200

20

25,0

4,7

ФКП-20-350

350

20

25,0

4,7

ФКП-20-400

400

20

25,0

4,7

ФКП-20-700

700

20

25,0

7,0

ФКП-20-1000

1000

20

25,0

7,2

ФКП-30-120

120

30

37,0

5,2

ФКП-30-350

350

30

37,0

5,2

ФКП-30-700

700

30

37,0

6,0

ФКП-30-1000

1000

30

37,0

6,2

ФКП-40-100

100

40

52,0

7,2

ФКП-40-120

120

40

52,0

7,2

ФКП-40-350

350

40

52,0

7,2

ФКП-40-700

700

40

52,0

7,6

ФКП-40-1000

1000

40

52,0

7,8

ФКП-50-100

100

50

64,0

7,0

ФКП-50-120

120

50

64,0

7,0

ФКП-50-350

350

50

64,0

7,0

ФКП-50-700

700

50

64,0

8,0

ФКП-50-1000

1000

50

64,0

8,2

ФКП-60-100

100

60

68,0

6,8

ФКП-60-120

120

60

68,0

6,8

ФКП-60-350

350

60

68,0

6,8

ФКП-60-700

700

60

68,0

7,2

ФКП-60-1000

1000

60

68,0

7,3

Наименование Внешний вид Характеристики

Набор для наклейки и монтажа тензорезисторов КН-100


Набор для наклейки и монтажа тензорезисторов
КН-100 рассчитан для наклейки 100 штук тензорезисторов.

Состав набора КН-100:

Бумага шлифовальная - №240 (23х28см) – 1 шт.;
Бумага шлифовальная - №400 (23х28см) – 1 шт.;
Ацетон ЧДА – 250мл;
Салфетка, х/б (40х40 см) – 10 шт.;
Кисть колонок №4 – 3 шт.;
Перчатки, х/б – 1 пара;
Этиловый спирт – 100 мл;
Клей двухкомпонентный Н-600 – 15 мл;
Пленка триацетатная (15х15 см) – 5 шт.;
Ножницы (18 см) – 1 шт.;
Ножницы (7 см) – 1 шт.;
Пинцет прямой (14 см) – 1 шт.;
Войлок (толщина 3 мм; 15х15 см) – 1 шт.;
Паяльник – 1 шт.;
Провод МГТФ 0,7 – 50 м;
Флюс ЛТИ-120 – 20 мл;
Припой ПОС-61 Тр 0,8 мм – 100 гр;
Компаунд СИЭЛ – 300 гр;
Скотч 20 мм -1 шт.;
Стяжка нейлоновая (10х0,25 см) – 100 шт.;
Перчатки медицинские – 1 пара;
Нож канцелярский – 1 шт.;
Инструкция по наклейке и монтажу – 1 шт.

Терминальная площадка
Без-имени-2.png Материал: никелевая фольга
Температурный коэффициент сопротивления:
6,5×10-³  1/К
Удельное электрическое сопротивление:
0,087 Ом×мм²/м
Температурный диапазон использования:
от -50 C° до + 70 C°

Клей БФ-2


Один флакон на 100 штук
Флакон 15 мл.



Тензорезисторы предназначены для исследования электрическим методом напряженных состояний материалов, вызванных приложенной силой. Они применяются не только для механизмов и подвижных объектов, но также и в различных областях, включая электрическое оборудование, гражданское строительство, химию и медицину.

Так же, тензорезисторы используются как чувствительные элементы для датчиков силы, давления, ускорения, перемещения и крутящего момента. Таким образом, они широко используются не только в экспериментах и исследованиях, но также и для индустриального измерения и контроля. Более чем 50 лет назад СИБТЕНЗОПРИБОР выпустил первые тензорезисторы в Россия, и теперь, благодаря большому опыту и технологиям, накопленных в течение этих лет, компания производит различные виды тензорезисторов, чтобы решать разнообразные прикладные задачи.
