Устройство удержания конвейерной ленты (ловитель)

Устройство удержания конвейерной ленты (ловитель) предназначено для улавливания верхней ветви ленты в случае ее обрыва на конвейерах, установленных на уклонах с углами наклона более 10° и являются важным конструктивным элементом каждого конвейера.

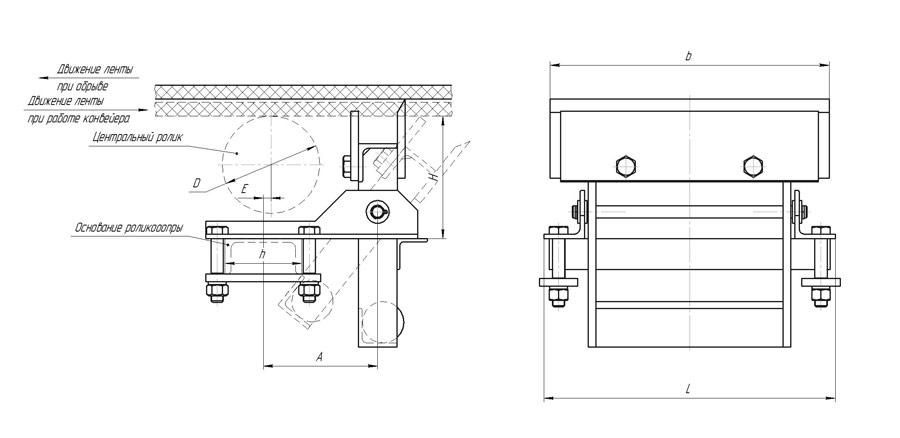

 Условное обозначение  Ширина ленты
  D

 H

  h

  L

  E

 A

  b

  УУКЛ.80.108.00   800   108   205   80   315   0   140   230
  УУКЛ.80.127.00   800   127   218   80   315   0   150   230
  УУКЛ.100.127.00   1000   127   218   100   385   0   160   340
  УУКЛ.120.159.00   1200   159   275   120   465   0   170   420
  УУКЛ.140.159.00   1400   159   285   140   535   0   190   500
  УУКЛ.160.159.00   1600   159   285   140   605   0   190   560

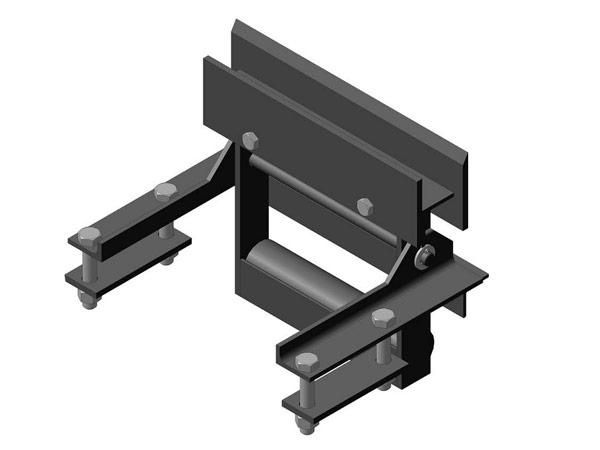

Устройство удержания конвейерной ленты состоит из:
  • Кронштейна (с креплением к роликоопоре);
  • Рамки ловителя (с ножом);
  • Съемной пластины (изнашивается во время работы – зависит от состояния и стыковки ленты);
  • Оси.
Принцип действия:
  • при работе конвейера – рамка ловителя отклоняется лентой на угол 40-55 град. за счет движения ленты;
  • при обрыве конвейерной ленты – за счет конструкции рамки ловителя (нижняя часть тяжелее верхней) и изменения движения ленты в противоположную сторону, рамка ловителя принимает вертикальное положение и тем самым приподнимает (10-20 мм) и фиксирует ленту от роликов.
