Дозатор весовой ленточный ДВН
Продукция

Дозатор весовой ленточный ДВН

Цена: от 530 000 руб.

Дозатор весовой ленточный ДВН — устройство, незаменимое во многих типах производства. С его помощью можно дозировать и перемешивать любые сыпучие вещества.


Дозаторы весовые  ленточные ДВН выпускаются по ГОСТ 30124-94 и Техническим условиям ТУ 4274-003-16695547-2016, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.373.А № 66899) и внесены в Государственный реестр средств измерений за № 68309-17.

 Характеристика

Значение

 Предел допускаемой погрешности по ГОСТ 30124, %

±0,25; ±0,5; ±1,0

 Наибольший предел производительности (НПП), т/ч

0,1...1200,0

 Наименьший предел производительности (НмПП), % от НПП

10

 Насыпная, объемная масса материала, т/м3

0,1…5,0

 Ширина конвейерной ленты, мм

400…1600

Ленточный весовой дозатор ДВН работает практически без вмешательства человека и позволяет поддерживать непрерывный производственный процесс без донастроек и дополнительного слежения за устройством. Использование автономного ленточного дозатора минимизирует издержки, связанные с человеческим фактором и позволяет добиться равномерного смешения и расфасовки вещества.

Вариант исполнения воронки дозатора зависит от характеристик дозируемого материала, поэтому должен подбираться для каждого типа производства индивидуально.

Суммируя все вышесказанное, заключим, что весовой дозатор непрерывного действия позволяет экономить много ресурсов и времени при производстве, а также добиваться необходимой точности при взвешивании любых сыпучих материалов.

Модельный ряд и базовая комплектация


Модельный ряд

Наибольший предел производительности, т/ч (Q)

Ширина ленты, мм

Размер между осями валов приводного и натяжного барабанов, мм (L)

Предел допускаемой погрешности от измеряемой массы, %

ДВН−Q−400−L

0,1; 0,125; 0,16; 0,2; 0,25; 0,32; 0,4; 0,63; 0,8; 1,0; 1,25; 1,6; 2,0

400

Размер подбирается исходя из технических требований Заказчика

±0,25; ± 0,5; ± 1

ДВН−Q−500−L

0,4; 0,63; 0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,3; 8,0; 10; 12,5; 16; 20; 25; 32; 40

500

±0,25; ± 0,5; ± 1

ДВН−Q−650−L

0,8; 1,0; 1,25; 1,6; 2,0; 2,5; 3,2; 4,0; 5,0; 6,3; 8,0; 10; 12,5; 16; 20; 25; 32; 40; 50; 63

650

±0,25; ± 0,5; ± 1

ДВН−Q−800−L

6,3; 8,0; 10; 12,5; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160

800

±0,25; ± 0,5; ± 1

ДВН−Q−1000−L

10; 12,5; 16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250

1000

±0,25; ± 0,5; ± 1

ДВН−Q−1200−L

16; 20; 25; 32; 40; 50; 63; 80; 100; 125; 160; 200; 250; 320; 400; 500; 630

1200

±0,25; ± 0,5; ± 1

ДВН−Q−1400−L

40; 50; 63; 80; 100; 125; 160; 200; 250; 320; 400; 500; 630; 800; 1000

1400

±0,25; ± 0,5; ± 1

ДВН−Q−1600−L

250; 320; 400; 500; 630; 800; 1000;1200

1600

±0,25; ± 0,5; ± 1


Дозатор весовой ленточный ДВН состоит из весового ленточного конвейера и системы управления на базе контроллера SIЕMENS.

дозатор схема

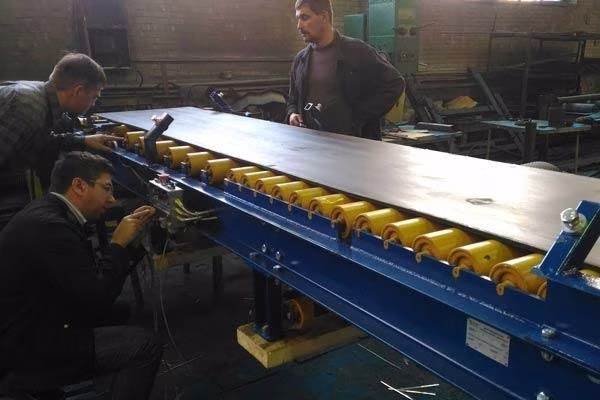

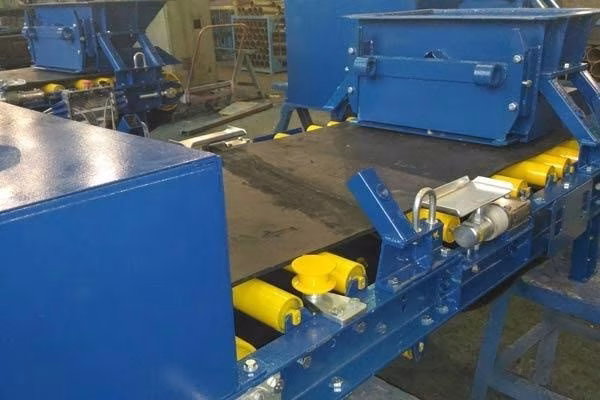

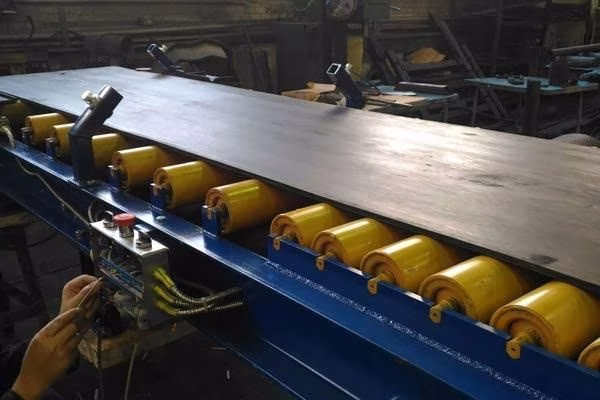

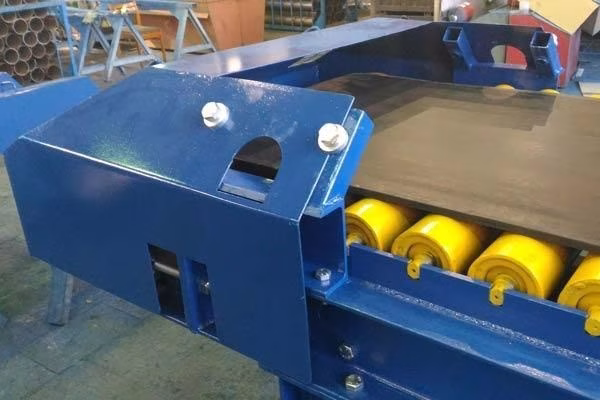

Состав весового ленточного конвейера:

  • рама поз.1;
  • приводной поз.2 и натяжной поз.3 барабаны;
  • ролики ленточные поз.5;
  • ролики дефлекторные поз.15;
  • конвейерная лента бесконечная с металлической меткой (температурный диапазон −35+60 °С) поз.9;
  • грузоприемное устройство (далее − ГПУ), в т.ч. весовые датчики 2 шт. поз.6;
  • воронка формирующая со стержневым шибером (ручной) поз.7;
  • очистители ленты поз.10 и 11;
  • ограждение поз.8;
  • кожух аспирационный поз.18;
  • коробка соединительная поз.17;
  • пост местного управления (далее − ПМУ) поз.16;
  • мотор−редуктор NMRV (IP54)  поз.4;
  • датчик скорости 2000 импульсов на оборот поз.12;
  • датчик шва поз.13;
  • датчики схода ленты поз.14;

Состав системы управления:
  • Контроллер S7−1200 (SIЕMENS);
  • Весовой модуль Siwarex (SIЕMENS);
  • Панель оператора c сенсорным управлением КТР400 (SIЕMENS);
  • Частотный преобразователь SINAMICS V20 (SIЕMENS);
  • Шкаф Ritall;
  • Комплект кабелей 20 м для подключения;
  • Комплект монтажных изделий и материалов;
  • (автоматические выключатели, клеммы, кнопки, переключатели и т.д);
  • Прикладное программное обеспечение, инструкции, схемы подключения,принципиальные схемы.
1.jpg 2.jpg

Наименование

Внешний вид

Характеристики

Лента специального назначения


  • Лента морозостойкая

  • Лента термостойкая

  • Лента ПВХ

  • Лента с гофробортами

Съемный кожух верхней части ленточного дозатора


Верхний кожух может изготавливаться как полностью металлический, так и со смотровыми вставками. Верхний кожух защищает производственные помещения от технологической пыли, а так же является дополнительным элементом промышленной безопасности.

Футерованный барабан


Футеровка барабана повышает коэффициент трения между барабаном и транспортерной лентой, снижает скорость изнашивания ленты, а так же защищает от коррозии, абразивного износа и исключает налипание транспортируемых материалов.

Футерованная формирующая воронка


Футеровка формирующей воронки производится сверхвысокомолекулярным полиэтиленом PE-500, специально созданным для того, чтобы успешно выдерживать самые высокие нагрузки в течение максимально длительного срока эксплуатации.

Чрезвычайно низкая адгезия к любым материалам и высокая износостойкость делает РЕ-500 идеальным материалом для футеровки бункеров и желобов, решения проблем налипания, комкования, образования засоров в горнорудной, сталелитейной промышленности, добыче угля и электроэнергетике.

Устройство имитации погонных нагрузок УК-1000


Устройство имитации погонных нагрузок УК-1000

предназначено для размещения эталонных гирь на движущейся конвейерной ленте с целью имитации равномерной погонной нагрузки в процессе калибровки и косвенной поверки конвейерных весов и ленточных дозаторов.

Гиря М1 20кг


Гиря М1 20кг поставляется совместно с сертификатом о первичной поверки.

Вибробункер


Вибробункер представляет собой бункер с установленным на нем вибратором марки ИВ, вибратор управляется системой управления ленточного дозатора. Преимущества вибробункера:

  • Улучшает скольжение склонного к налипанию материала по стенкам бункера;

  • Происходит равномерная подача материала в воронку ленточного дозатора.

Питатель шлюзовой ПШ


Питатель шлюзовой ПШ предназначен для транспортирования и порционной отгрузки сыпучих материалов в технологических линиях, в составе систем дозирования предприятий металлургической, цементной, горнорудной, строительной, пищевой и других отраслей промышленности.

Датчик уровня SITRANS LVL200


SITRANS LVL200 — стандартные вибрационные сигнализаторы уровня для жидкостей и взвесей; позволяют определять переполнение, максимальный, минимальный и предельный уровень. Соответствуют требованиям безопасности SIL-2.

Дополнительные функции системы управления


  • Сенсорная панель КТР700;

  • Интерфейс Profitbus DP;

  • Интерфейс ModBus RTU;

  • Интерфейс Ethernet;

  • Управление группой дозаторов;

  • Световая и звуковая сигнализация.

Задача устройства — воспроизводить и поддерживать в точности на одном уровне дозу сыпучего материала в единицу времени на заданной технологической линии. Помимо этого весовой дозатор может применяться для учета расходования материалов в горнодобывающей, металлургической, цементной и других отраслях промышленности.
