Весы бункерные «ВБ-Р» объем бункера 1,0 м³
Продукция

Весы бункерные «ВБ-Р» объем бункера 1,0 м³

Цена: от 180 000 руб.

Весы предназначены для статического взвешивания массы сыпучих материалов в условиях умеренного климата.

Весы изготавливаются в общепромышленном исполнении и могут применяться на предприятиях различных отраслей промышленности для коммерческого и технологического взвешивания.

Весы бункерные ВБ выпускаются по ГОСТ Р 53228-2008 и Техническим условиям ТУ 4274-004-16695547-2016, сертифицированы Федеральным Агентством по техническому регулированию и метрологии РФ (Свидетельство RU.C.28.373.А № 66458) и внесены в Государственный реестр средств измерений за № 67902-17.

Базовая комплектация:
  • грузоприемный бункер;
  • рама опорная;
  • затвор челюстной;
  • электромеханический привод затвора;
  • клеммная коробка;
  • узлы встройки с датчиками;
  • система управления весами;
  • комплект соединительных кабелей;
  • рама установочная (для исполнения «ВБ (Р)»).
Дополнительные опции:
  • приспособление для установки гирь при калибровке весов;
  • гири класса М1 и М1-2 по ГОСТ OIML R 111-1;
  • ведение системой управления архивов взвешивания;
  • передача данных в систему высшего уровня;
  • пневматический привод затвора.
Состав:
  • грузоприемный бункер;
  • рама опорная;
  • затвор челюстной;
  • электромеханический привод затвора (МЭП-С2-5/44-400-ТШ-НВ-А-ОП-Д-Г);
  • клеммная коробка;
  • узлы встройки датчиков (УВД 4519/475 – 4шт.);
  • датчики (4184-0,8t – 4шт.);
  • система управления весами;
  • комплект соединительных кабелей (тензокабель – 2шт.×10м; силовой кабель (380 В) – 1шт.×10м);
  • рама установочная.
Индивидуальные дополнительные опции:
  • приспособление для установки гирь при калибровке весов (1,6×1,2м; h=0,17м; m=110кг);
  • гири класса М1 и М1-2 по ГОСТ OIML R 111-1 (для Мах=0,5т – 5шт.×20кг; для Мах=1,0т – 10шт.×20кг; для Мах=1,5т – 15шт.×20кг).

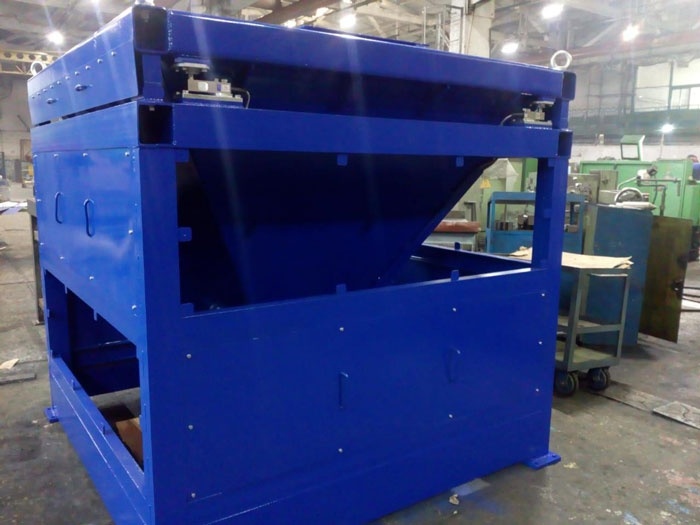

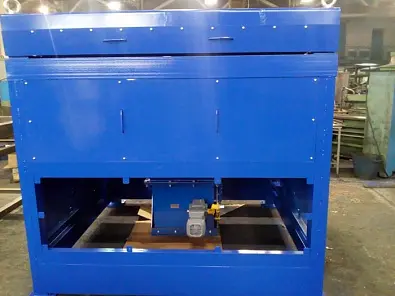

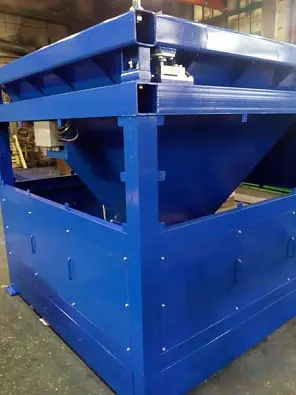

Конструктивно весы состоят из грузоприемного бункера, который опирается на четыре узла встройки с датчиками. Узлы встройки устанавливаются на раму опорную. На выходе из бункера установлен затвор, который после достижения заданной нагрузки автоматически или принудительно (ручной режим) опустошает грузоприемный бункер с помощью привода.

Принцип действия весов основан на преобразовании деформаций упругих элементов датчиков, возникающих под действием силы тяжести взвешиваемого груза, в электрический сигнал, изменяющийся пропорционально массе груза.

Аналоговые сигналы от датчиков суммируются в клеммной коробке и передаются по кабелю соединительному в шкаф системы управления весами, где преобразуются в цифровые.

После обработки сигналов масса взвешиваемого материала индицируется на цифровом табло шкафа системы управления.

Весы «ВБ (Р)» выпускаются с установочной рамой. Весы устанавливаются на собственные опоры в технологической линии предприятия.
Условное обозначение    Максимальная нагрузка (Мах), т Минимальная нагрузка (Мin), кг
 Цена деления (d), кг
 Объем бункера, м3
 Габариты весов, м Масса весов, т
  Длина   Ширина   Высота
ВБ (Р)-0,5-0,5-1

0,5

10,0

0,5

1,0

1,5

1,5

1,4

1,2

ВБ (Р)-1,0-0,5-1

1,0

ВБ (Р)-1,5-1-1

1,5

20,0

1,0
