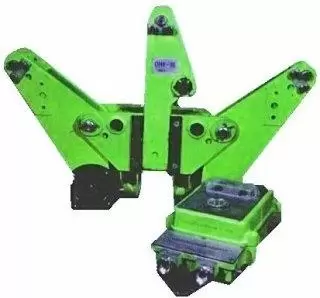

Ограничитель натяжения канатов проходческих лебедок «ОНК-1М. У1»
Продукция

Ограничитель натяжения канатов проходческих лебедок «ОНК-1М. У1»

Патент
Гарантия от 12 месяцев
  • контроль натяжения канатов;
  • автоматическое отключение проходческих лебедок при увеличении или уменьшении натяжения канатов от установленных значений.

 Наименование параметров       Типоразмер ОНК-1М.У1
  ОНК-1М.У1-10   ОНК-1М.У1-16   ОНК-1М.У1-45

1. Номинальное значение на-грузки на канате, кН

100   180   450

2. Пределы контролируемых нагрузок на канате, кН при пе-ренатяжении

63; 100 100; 160; 180   250; 450

3. Диаметры контролируемых канатов, мм

от 18 до 35   св. 30 до 45   св. 40 до 65

4. Габаритные размеры, мм

преобразователя

  • длина
  • ширина
  • высота

пульта

  • длина
  • ширина
  • высота

820
580
165

360
250
180

820
580
165

360
250
180

1020
580
165

360
250
180

5. Масса, кг,

  • преобразователя
  • пульта

48,3
6
8,5
6
50,5
6

6. Электрическое питание ограничителя:

  • напряжение, В
  • частота, Гц
380 (+38/-57)
220 (+22/-33)
127 (+13/-19)
50 (±1)

7. Потребляемая мощность, В×А

не более 25


8. Рабочий диапазон температур, °С

от минус 45 до плюс 50

9. Погрешность контролируемых нагрузок на канате, кН (т.с.)

+/- 10

Принцип работы

ОНК-1М состоит из преобразователя усилия натяжения канатов в пропорциональный элек-трический сигнал и пульта управления.

Для преобразования величины натяжения каната в пропорциональное ему и меньшее по ве-личине измеряемое усилие использована плавно регулируемая рычажно-роликовая система, со-стоящая из трех роликов, между которыми контролируемый канат располагается с небольшим пе-регибом на среднем ролике, и двух кулис, передающих усилие с роликов на датчик и установлен-ных на корпусе преобразователя, а также плавно перемещаемой каретки с закрепленным на ней средним роликом.

Для преобразования механических усилий в электрический сигнал применен тензорезистор-ный силоизмерительный датчик.

Сигнал с датчика преобразовывается в напряжение постоянного тока величиной до 6 В уси-лителем, установленным в корпусе датчика. Если усиленный сигнал с датчика больше напряже-ния, заданного переключателем «МАЛО», и меньше напряжения, заданного переключателем «МНОГО», то лебедка работает нормально.

Если сигнал выходит за пределы указанного диапазо-на, то лебедка останавливается.

  • высокие метрологические характеристики;
  • незаменимость при проходках и углубках вертикальных стволов шахт;
  • рудничное нормальное исполнение РН2 по ГОСТ 24754;
  • работы на прядных и закрытых канатах;
  • пределы контролируемых нагрузок на канате от 63кН (6,3т.с.) до 450кН (45т.с.);
  • диаметры контролируемых канатов от 18 до 65мм;
  • простота монтажа и обслуживания;
  • средний срок службы - не менее 10 лет;
  • гарантия - 18 месяцев

 Обозначение   Номинальное значение нагрузки на канате, кН   А, мм   В, мм
  ОНК-1М.У1-10                                         100   820   700
  ОНК-1М.У1-16                                         180   820   700
  ОНК-1М.У1-45                                         450   1020   900
